WS2812C搭載ネコユニット

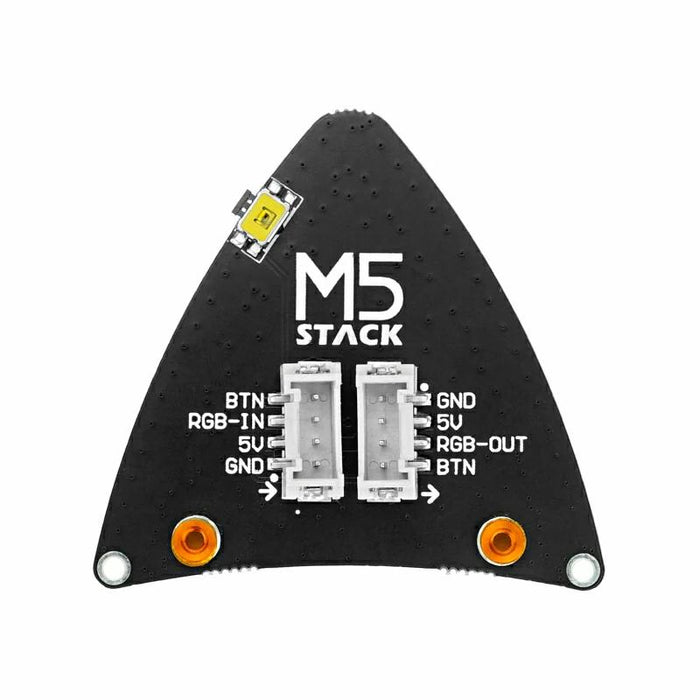

ネコユニットはマイコン内蔵型RGB LED WS2812C-2020を35個実装した猫耳型RGB LEDボードユニットです。背面に4ピンのGroveコネクタを二つ備え、M5Stack等のホストと接続してネコユニットの数珠繋ぎ接続が可能です。押しボタンも付属し、照明効果を変更する等の操作が可能です。

長時間輝度を最大にするとLEDが焼き切れる恐れがあるので、輝度は256段階中20程度に設定することをお勧めします

活用例

• 家の装飾
• コスプレ
• ステージパフォーマンス

特徴

• マイコン内蔵型RGB LED WS2812C-2020搭載
• HY2.0-4P対応
• 押しボタン付き
• マルチプラットフォーム開発に対応：
  • Arduino
  • UIFlow

仕様

• マイコン内蔵型RGB LED：WS2812C-2020
• 消費電流：5 mA（RGB LED1個当たり）
• 接続方法：カスケード
• 動作温度：0～85℃
• 色数：RGB各色256階調、全1677万色
• 製品重量：9.2 g

内容物

• 2 x ネコユニット
• 2 x Groveケーブル（20 cm/ 100 cm）
• 2 x プラスチック被覆針がね

寸法

コードサンプル

• Arduino

#include <Adafruit_NeoPixel.h>
#define PIN        2 // M5AtomS3
#define NUMPIXELS 70
Adafruit_NeoPixel pixels(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);
#define DELAYVAL 100

void setup() {
pixels.setBrightness(20);
  pixels.begin();
}

void loop() {
  pixels.clear();
  for(int i=0; i<NUMPIXELS; i++) {
    pixels.setPixelColor(i, pixels.Color(244, 24, 208));
  }
  pixels.show();
}

• UIFlow
  サンプルプログラム

資料

• ドキュメント
• データシート（WS2812C-2020）

製造元希望小売価格：12.50ドル（税別）
製造元の販売ページ：https://shop.m5stack.com/products/...

商品コード: M5STACK-U163
