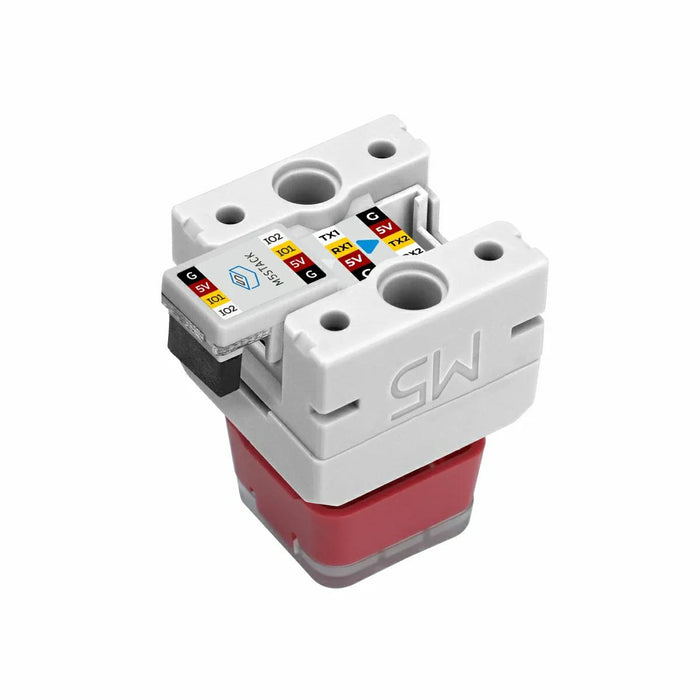

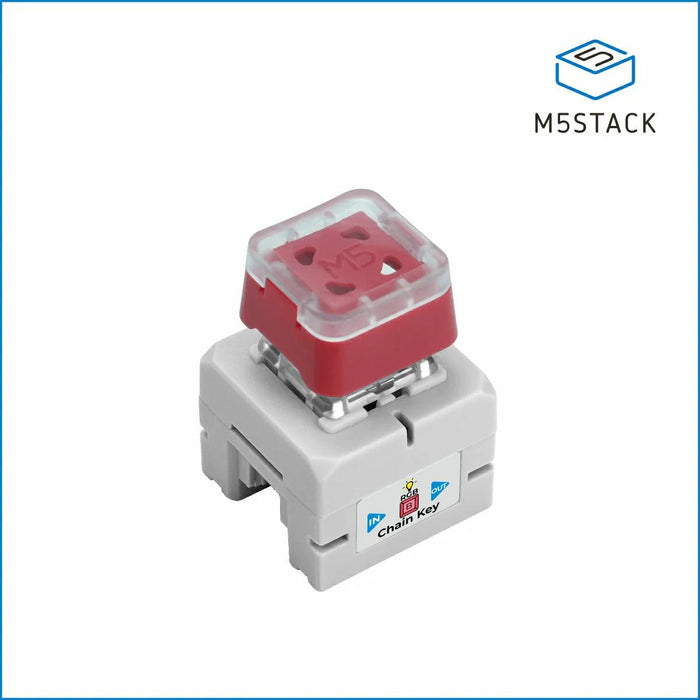

M5Stack Chain メカニカルキーパッド（STM32G031搭載）

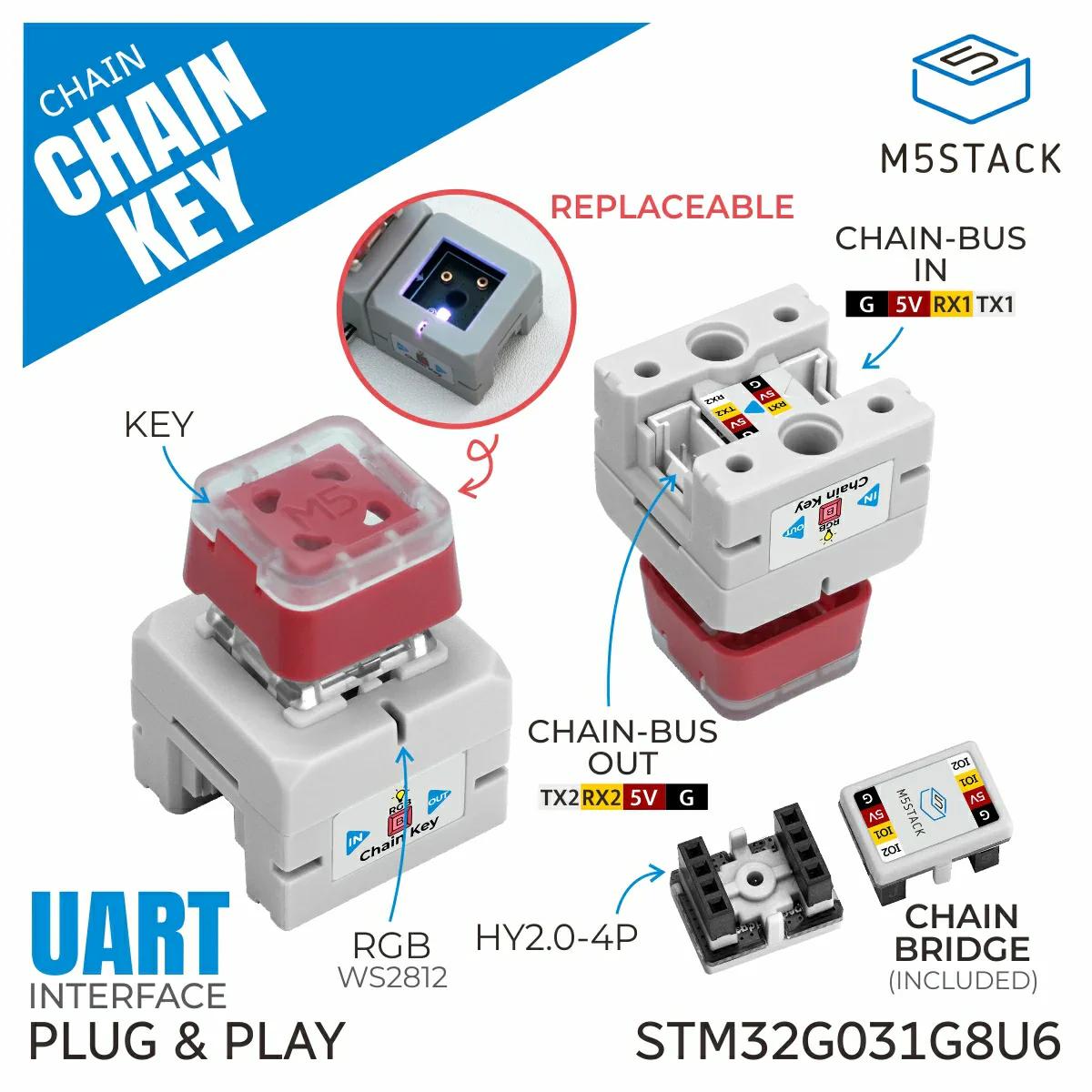

M5Stack Chainシリーズのシングルメカニカルキーボタン入力モジュールです。Chainシリーズの独特なHY2.0-4P拡張ポートを2基備え、他のChainシリーズモジュールに接続できます。STM32G031G8U6コアMCUを内蔵し、UARTシリアルカスケード通信プロトコルを採用しています。

従来のメカニカルキーモジュールと同様に、青軸キースイッチが搭載され、特有の感触と音を楽しめる一方で、ホットスワップに対応しているので、好きな軸に交換することもできます。スイッチの軸は標準的な「十字型」なので、M5のキーキャップや汎用キャップなど、好みに合わせて自由に取り付けて使用できます。

こちらのモジュールは単独では使用できません。直接使用したい場合は、ESP32-S3搭載の2キーメカニカルキーパッドをお勧めします。

特徴

• M5Stack Chainシリーズ
• STM32G031G8U6プロセッサを搭載
• シングルボタン入力モジュール
• ホットスワップ対応、青軸メカニカルスイッチを搭載
• プログラム可能なRGB LEDを二つ搭載
• UARTカスケード通信プロトコルを使用
• Chainシリーズ接続用HY2.0-4Pコネクタを二つ搭載

仕様

• プロセッサ：STM32G031G8U6
• 入力電圧：DC 5 V
• 動作消費電力：28.24mA
• 動作温度：0～40℃
• 通信インタフェース：UART
• コネクタ：2 x HY2.0-4P
• RGB LED：2 x WS2812
• 寸法：138.0 x 93.0 x 26.0 mm
• 重量：9.1 g

内容物

• 1 x M5Stack Chain メカニカルキーパッド本体
• 1 x M5 Chain Bridge
• 1 x キーキャップステッカー

資料

• ドキュメント
• 回路図
• 寸法図

紹介動画

Chainシリーズ

HMIモジュール

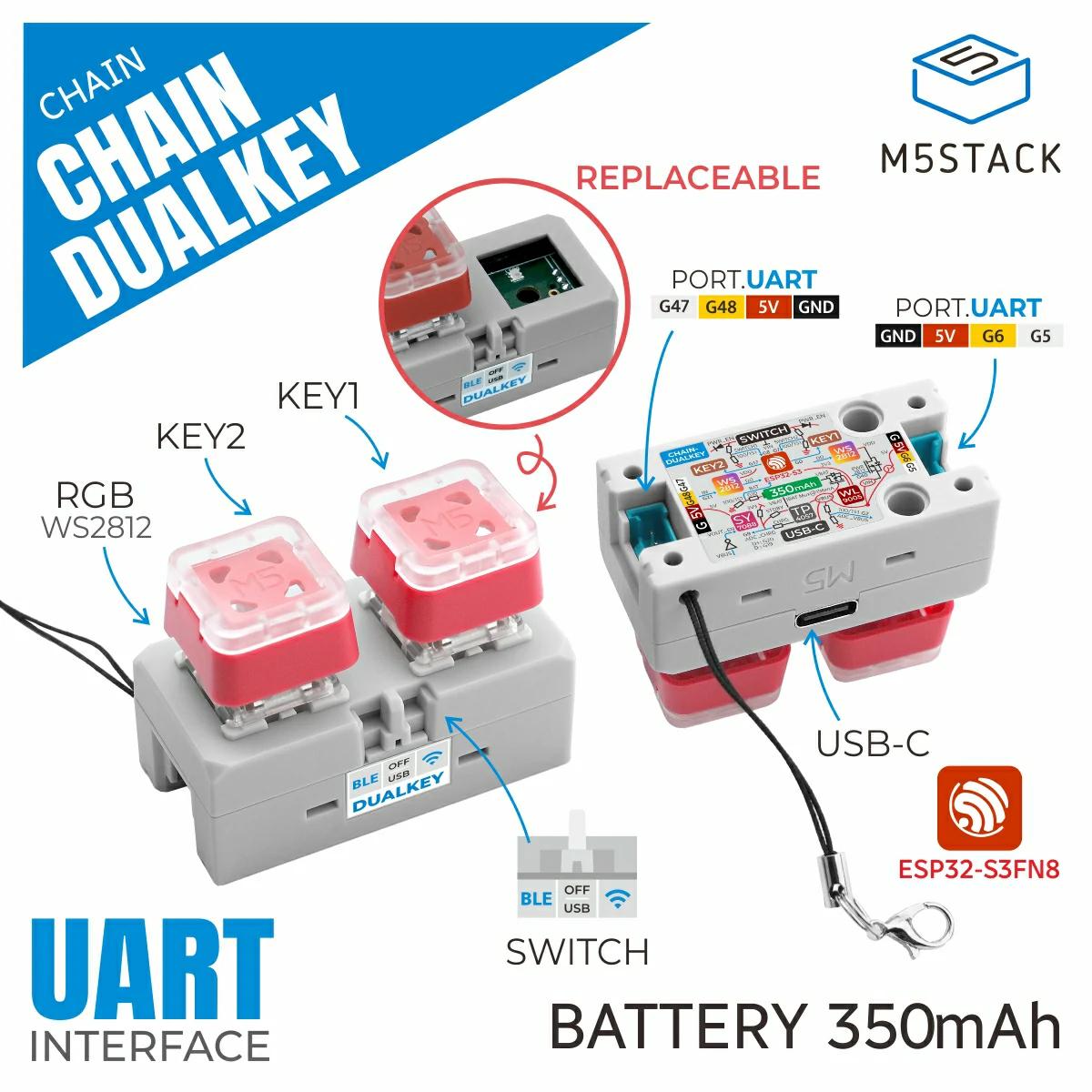

M5Stack Chain DualKey ESP32-S3搭載 2キーメカニカルキーパッド

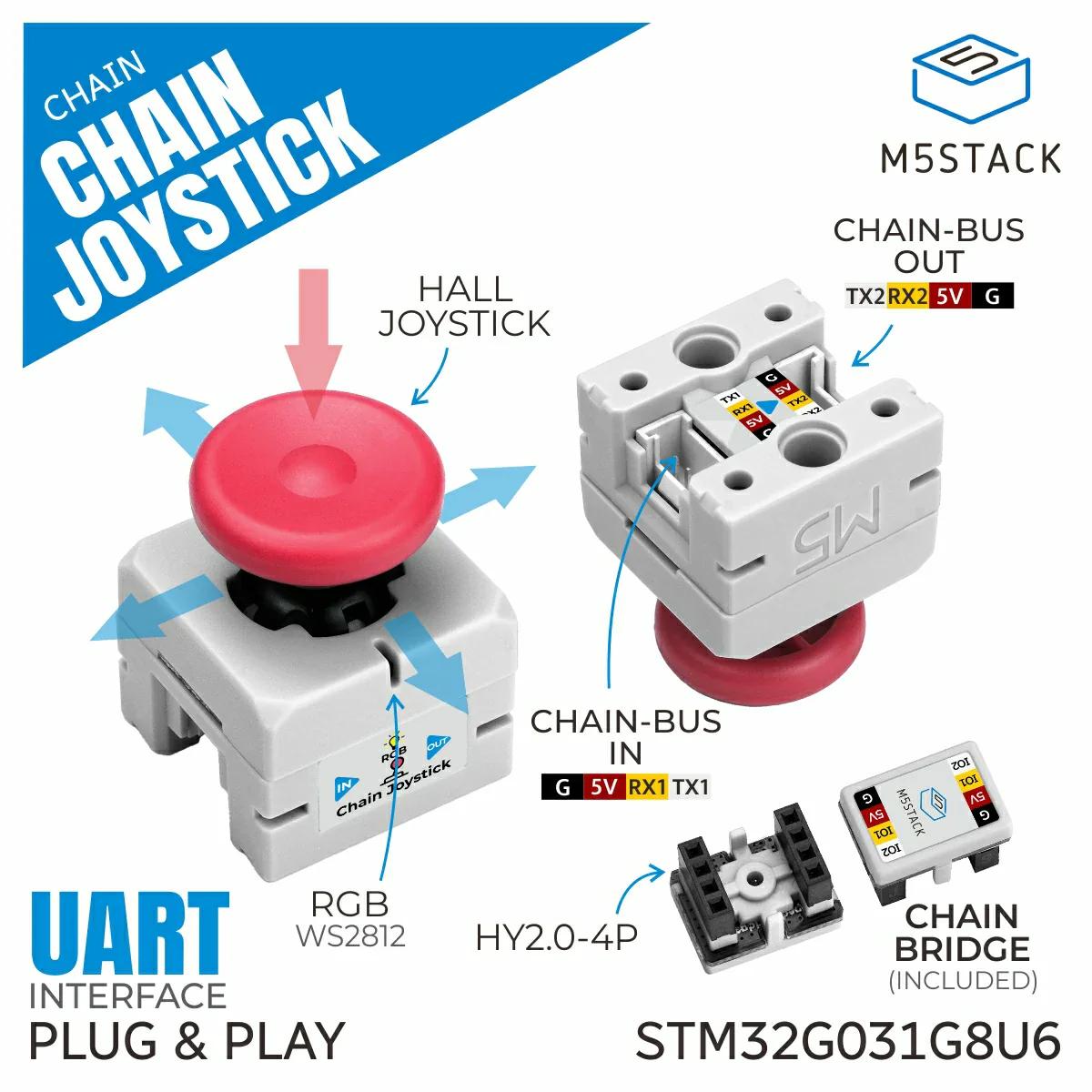

M5Stack Chain Joystick
M5Stack Chain メカニルキーパッド （本製品）
コネクタ

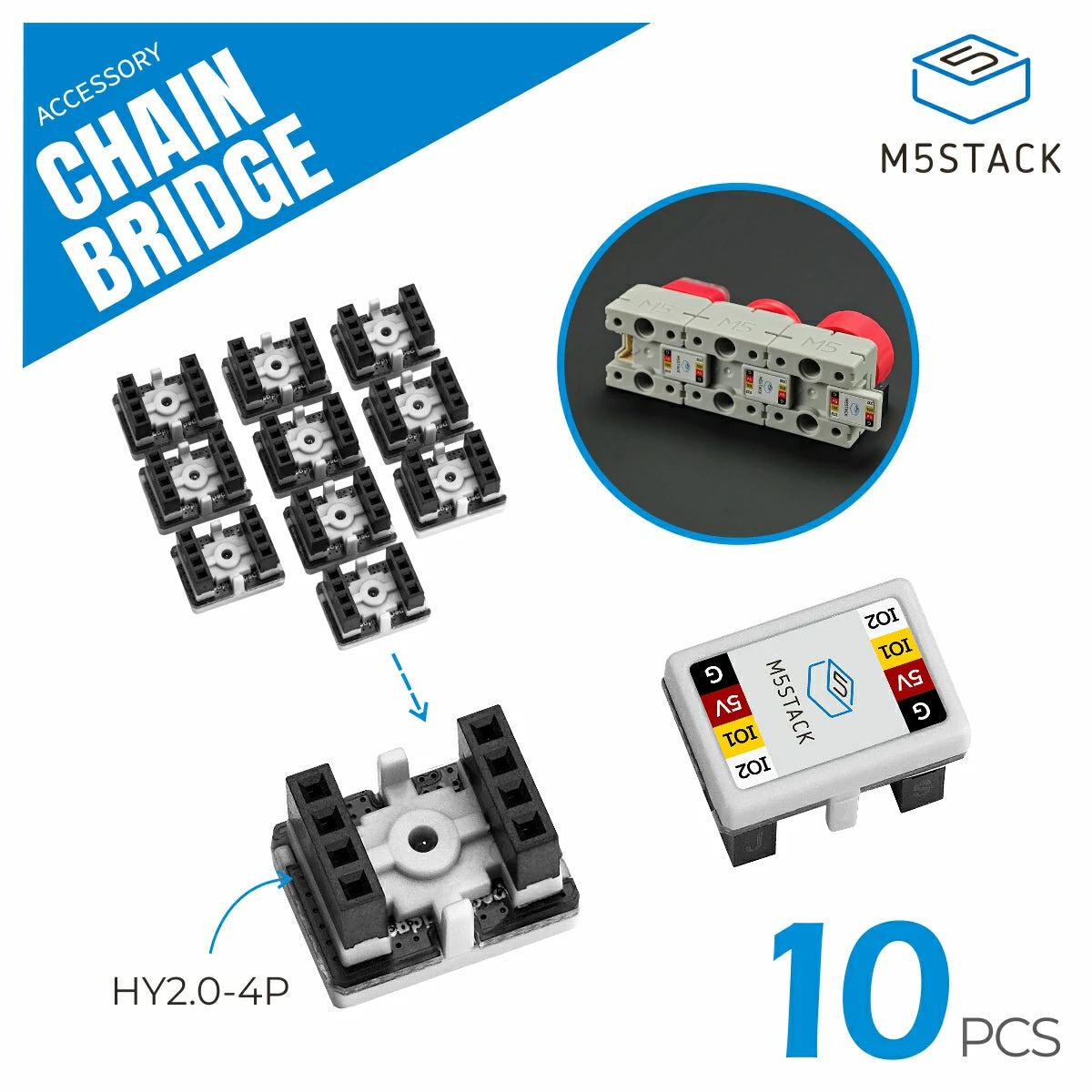

M5 Chain Bridge

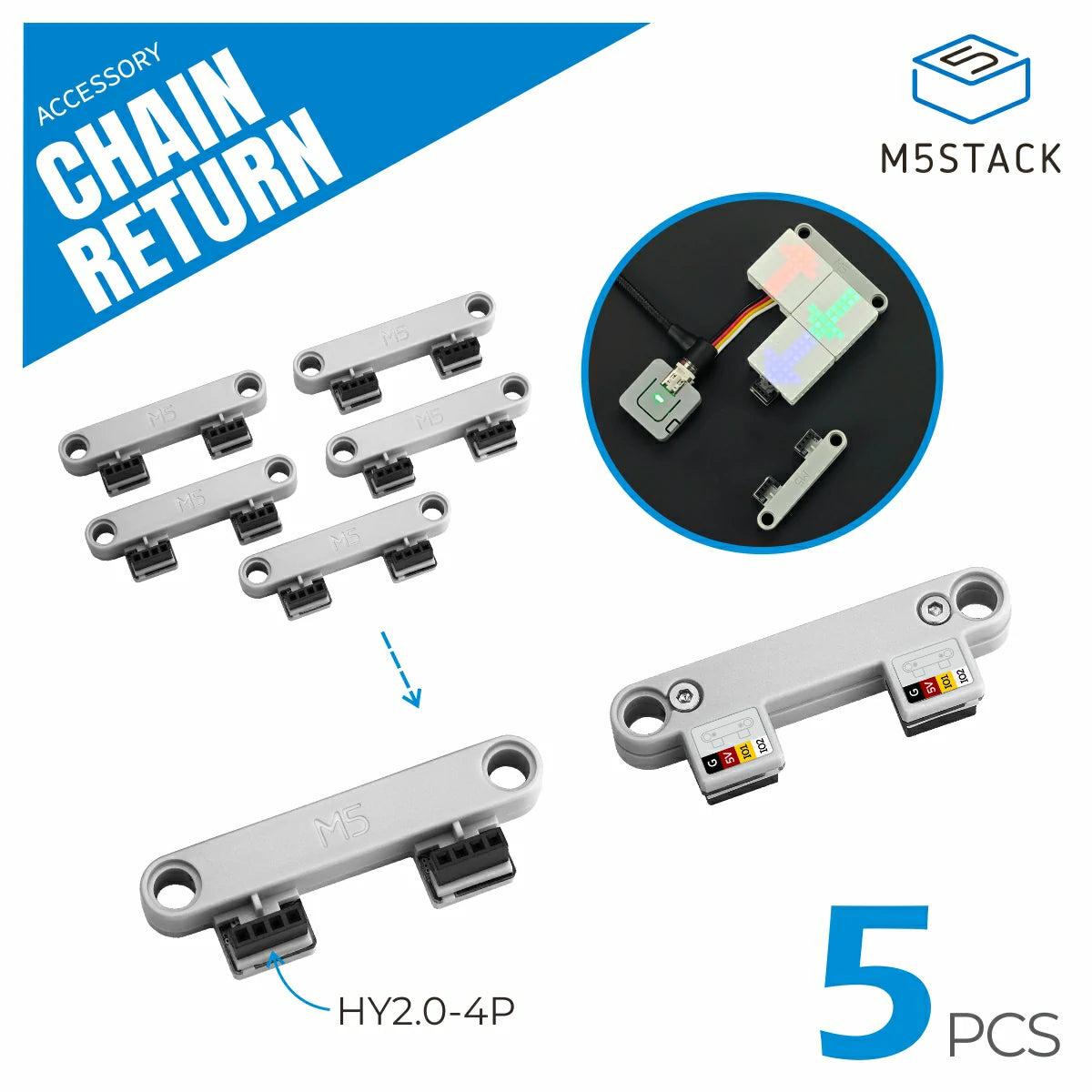

M5 Chain Return
アクセサリコネクタ

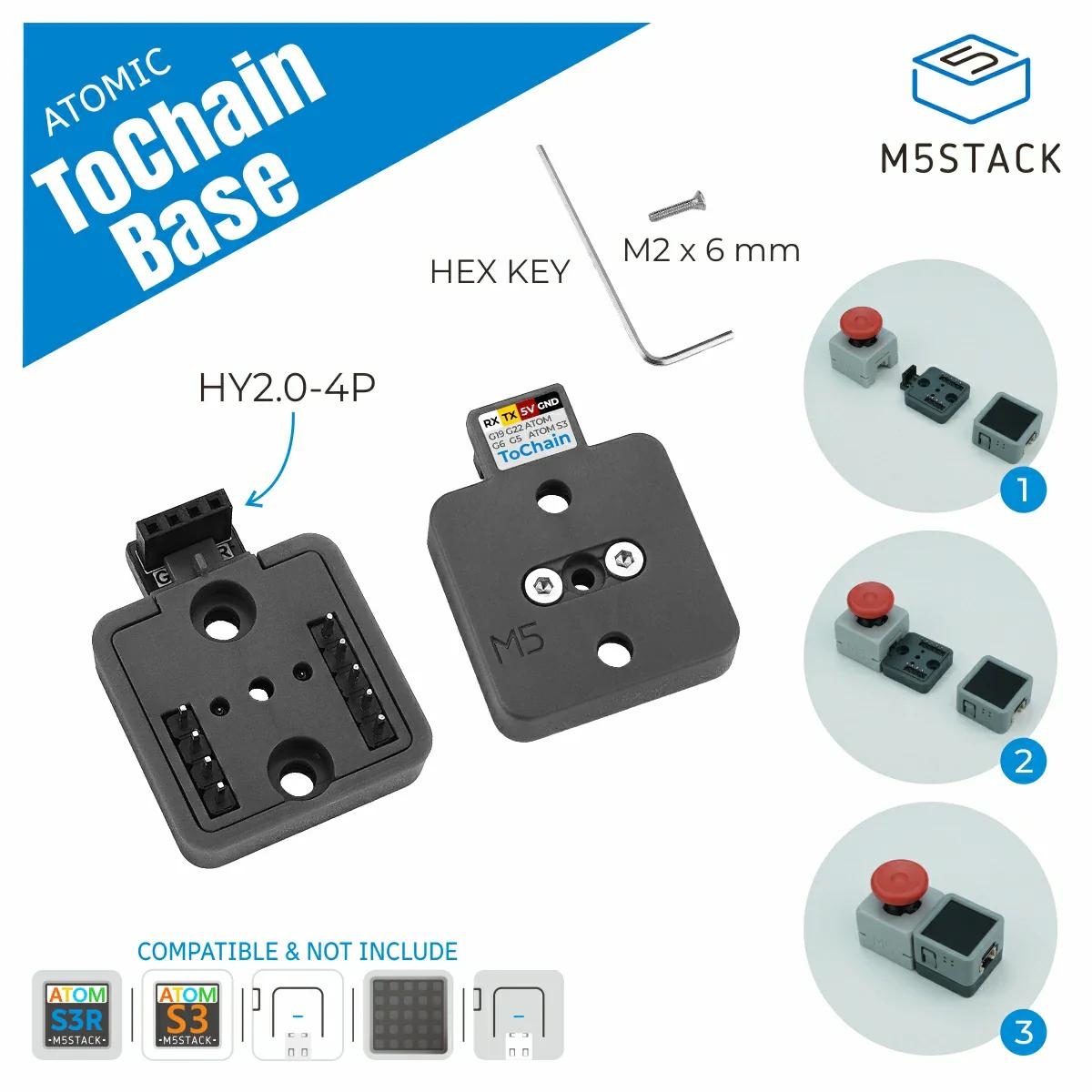

M5Stack Atomic ToChain Base Atomコントローラ用Chainインタフェース変換モジュール
