M5STACK-C148
SKU 10834

M5Stack PowerHub（バッテリーなし、ESP32-S3）

送料区分: 650

商品コード: M5STACK-C148

発売日: 2026-02-05

在庫数: 100+

短いURL: ssci.to/10834

¥7,788 （税込）
¥7,788 - ¥7,788
¥7,788

リチウムイオン電池を搭載可能で、マルチチャンネル電源管理を統合したプログラマブルコントローラです。最高240 MHz駆動・デュアルコアXtensa LX7ベースのESP32-S3-WROOM-1U-N16R8がSoCとして採用され、2.4 GHz Wi-Fi、16 MBオンボードフラッシュ、8 MB PSRAMが搭載されています。複数のINA226が拡張インターフェースの電源状態を正確に計測し、サブMCUとして搭載されたSTM32G031G8U6がデバイス全体の消費電力を制御するとともに低消費電力待機（ウェイクアップ）機能を提供します。

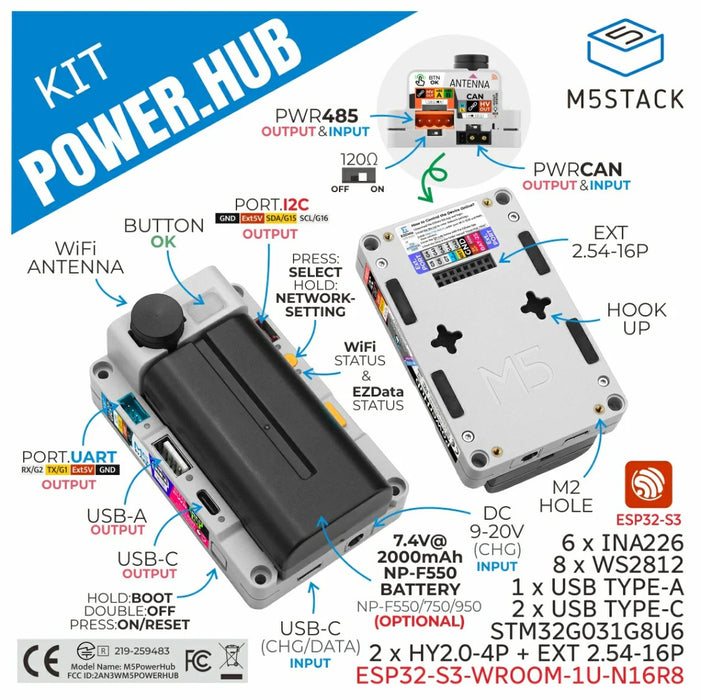

特徴

  • SoCとしてESP32-S3-WROOM-1U-N16R8を採用
  • ウェイクアップ機能により消費電力を削減
  • USBホストとして二つのUSBポート：USB タイプA、タイプCポート（電源線は内部で共通、データ線はアナログスイッチによる切替式です）
  • USBデバイスとして一つのUSB タイプCポート（電源入力、ファームウェアダウンロード等に利用できます）
  • 二つのHY2.0-4Pポート
  • 16ピン拡張バス
  • 終端抵抗つきRS485ポート（スイッチで終端抵抗を無効に出来ます）
  • 終端抵抗つきCANポート（スイッチで終端抵抗を無効に出来ます）
  • 2.4 GHz帯ミニアンテナ（SMAコネクタ接続）
  • 複数の電源モードを搭載
    • PWR485、PWRCAN
    • リムーバブルリチウムイオン電池パック
    • DC7～20 V外部電源入力（DCジャック）
  • HMI（ヒューマン・マシン・インタフェース）
    • 八つのRGB LED
    • 三つの押しボタンスイッチ

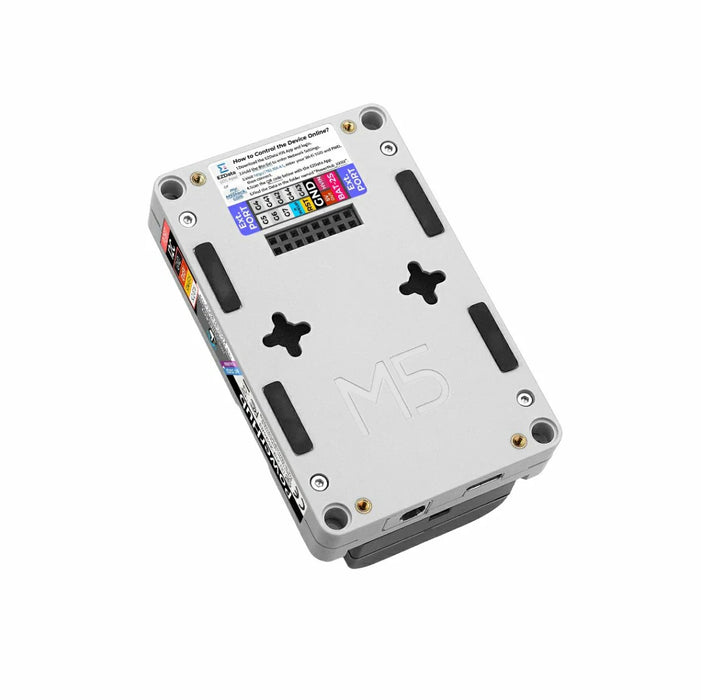

  • 機器への取付方法の自由度が高いデザイン
    • 磁石で鉄板等の表面に簡単装着
    • 十字型マウント穴（壁掛けに便利）
    • LEGO互換穴
    • M2ネジ穴

仕様

項目 仕様
SoC ESP32-S3-WROOM-1U-N16R8
デュアルコアXtensa LX7、最高240 MHz駆動
サブMCU STM32G031G8U6
フラッシュメモリ 16 MB
PSRAM 8 MB
Wi-Fi 2.4 GHz Wi-Fi
RTC RX8130CE
（電気二重層コンデンサによるバックアップ）
拡張ポート 2 x HY2.0-4P（I2C：赤コネクタ、UART：青コネクタ）
16ピン拡張バス
RS485ポート コネクタ：VH3.96-4P
終端抵抗：120 Ω（スイッチで有効／無効選択可能）
電源入力時の入力電圧範囲：DC 9～20 V
CANポート コネクタ：XT30（2+2）
終端抵抗：120 Ω（スイッチで有効／無効選択可能）
電源入力時の入力電圧範囲：DC 9～20 V
USBポート 1 x USB Type-A
2 x USB Type-C（1ポートはUSB OTGサポート）
RGB LED 8 x WS2812
アンテナ アンテナ部寸法：15 x 14 mm
コネクタ：SMA
対応：2.4 GHzバンド、2 dBゲイン
VSWR：≤1.8
対応バッテリー
【別売】		 2S NP-F550/750/950 互換 リムーバブルリチウムイオン電池（7.4 V）
DCジャック 入力電圧範囲：DC 9 ~ 20 V
対応プラグ：外径5.5内径2.1 mm、センタープラス
動作温度範囲 0 ~ 40°C
外形寸法 88.0 x 56.0 x 38.5 mm

電源入力と各端子への出力電流・電圧（M5 実測値）

電源出力側＼電源入力側 USB電源
（電池なし・
DC給電なし）		 DC給電
（DCジャック）		 大容量バッテリー
（2S NP-F550互換
リムーバブル
リチウムイオン
電池）		 RS485
/ CAN
端子
PORT.A（赤コネクタ） 200 mA
@4.77 V		 500 mA
@4.70 V		 1100 mA
@4.72 V		 390 mA
@4.70 V
PORT.A（青コネクタ） 300 mA
@4.74 V		 600 mA
@4.74 V		 1300 mA
@4.81 V		 570 mA
@4.70 V
USB Type-A 400 mA
@4.70 V		 700 mA
@4.71 V		 1300 mA
@4.92 V		 600 mA
@4.70 V
USB Type-C 300 mA
@4.74 V		 600 mA
@4.71 V		 1300 mA
@4.82 V		 520 mA
@4.70 V
16ピン拡張バス 400 mA
@4.72 V		 800 mA
@4.72 V		 1300 mA
@5.02 V		 700 mA
@4.70 V
RS485 410 mA
@11.72 V		 1700 mA
@11.57 V		 1400 mA
@11.59 V		 -
CAN 410 mA
@11.71 V		 1700 mA
@11.57 V		 1400 mA
@11.56 V		 -

紹介動画

※バッテリーは含まれません

資料

販売元小売価格: 42.90ドル（税別）
