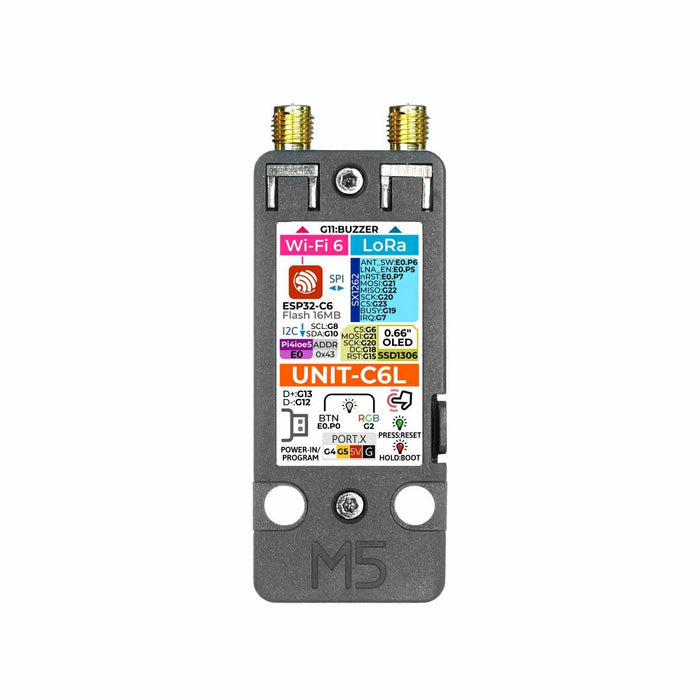

M5Stack C6L Meshtasticユニット（SX1262、ESP32-C6）
送料区分: 200
商品コード: M5STACK-U202
発売日: 2026-01-08
在庫数: 100+
短いURL: ssci.to/10809
Stamp C6LoRaモジュール（コアコントローラESP32-C6、SX1262 LoRa トランシーバ、RFスイッチ回路、周波数範囲 868 ~ 923 MHz）が搭載されたLoRa通信モジュールです。 0.66インチOLEDモノクロディスプレイ、プログラマブルRGBインジケーター、ブザー、ユーザーボタンが搭載され、直感的なインタラクションが可能です。オープンソースのMeshtasticネットワークや二次的な開発への接続に対応、LoRaネットワークの迅速な導入、リモート監視、屋外探索、緊急通信などの用途に適しています。
ハードウェアデザインでは、二つのSMA アンテナインターフェース（2.4 GHz Wi-Fi 6 と LoRa）が用意され 、ワイヤレス性能のスケーラビリティと安定性が提供されます。また、デバイス安定化のために過電圧保護IC AW32901FCRを内蔵しています。HY2.0-4P 拡張インターフェースとLEGO互換取付穴で、センサやモジュールを簡単に拡張し、さらなるアプリケーション開発が可能です。
Meshtasticとは

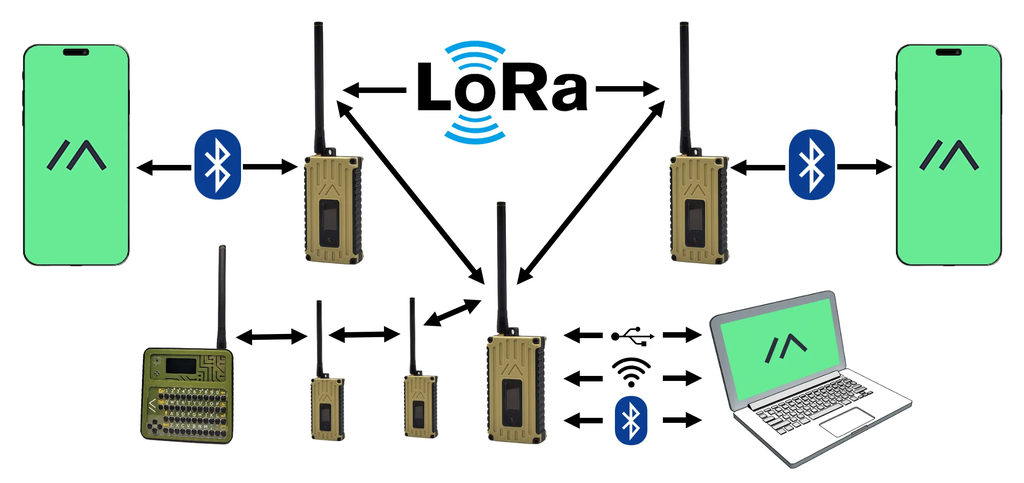

Meshtastic は通信インフラがないまたは信頼性できる通信インフラがない地域で、安価なLoRa無線を長距離オフグリッド通信プラットフォームとして使用するオープンソースプロジェクトです。
- 長距離
- メッシュ通信にケータイ不要
- 分散通信 - 専用ルーター不要
- 暗号化通信
- 優れたバッテリ寿命
- メッシュメンバ間でのテキストメッセージの送受信可能
- オプションでGPS による位置機能
特徴
- Meshtastic対応
- コアコントローラESP32-C6
- 2.4 GHz Wi-Fi 6
- LoRa トランシーバ SX1262
- LoRa 周波数範囲：868 ~ 923 MHz
- プログラマブルRGB LED WS2812C
- 0.66インチOLEDモノクロディスプレイ SSD1306（解像度 64x48）
- インターフェース
- ブザー
- ユーザーボタン
- 過電圧保護IC AW32901FCR内蔵
- HY2.0-4P 拡張インターフェース
- LEGO互換取付穴
内容物
- 1 x ユニット C6L
- 1 x 2.4 GHz SMA ホイップアンテナ
- 1 x 868 MHz SMAホイップアンテナ
- 1 x HY2.0-4P Grove ケーブル（20 cm）
アプリケーション
- スマート農業
- 産業用モニター
- 屋外通信
仕様
| SoC |
ESP32-C6 RISC-V 32 bit高性能シングルコアプロセッサ 160 MHz RISC-V 32 bit 低消費電力シングルコアプロセッサ20 MHz |
| フラッシュ | 16MB |
| ディスプレイ | SSD1306（0.66インチ OLED モノクロ、解像度 64 x 48） |
| LoRaトランシーバ | SX1262 |
| Wi-Fiアンテナ | 全長84 mm, SMA コネクタ（メスネジ、メスピン） 周波数 2.4 GHz、利得3 dBi |
| LoRa アンテナ | 全長108 mm, SMA コネクタ（メスネジ、メスピン） 周波数 868 MHz、利得3 dBi |
| LoRa TX 最大電力 | +22dBm |
| 消費電力 |
スリープモード（HY2.0-4P 給電）： 696.86 uA スリープモード（USB Type-C 給電）：866.42 uA LoRa 受信スタンバイ（USB Type-C 給電）：85.18 mA LoRa 連続送信最大電力（USB Type-C 給電）：80.02 mA |
| LoRa RX 感度 | -147 dBm （LoRa 低速データレートモード） |
| Power Input | DC 5 V（USB Type-C） |
| RGB LED | 1x WS2812C |
| 製品寸法 | 62.0 x 24.0 x 8.0 mm （アンテナを除く） |
| 製品重量 | 13.6 g（アンテナを除く） |

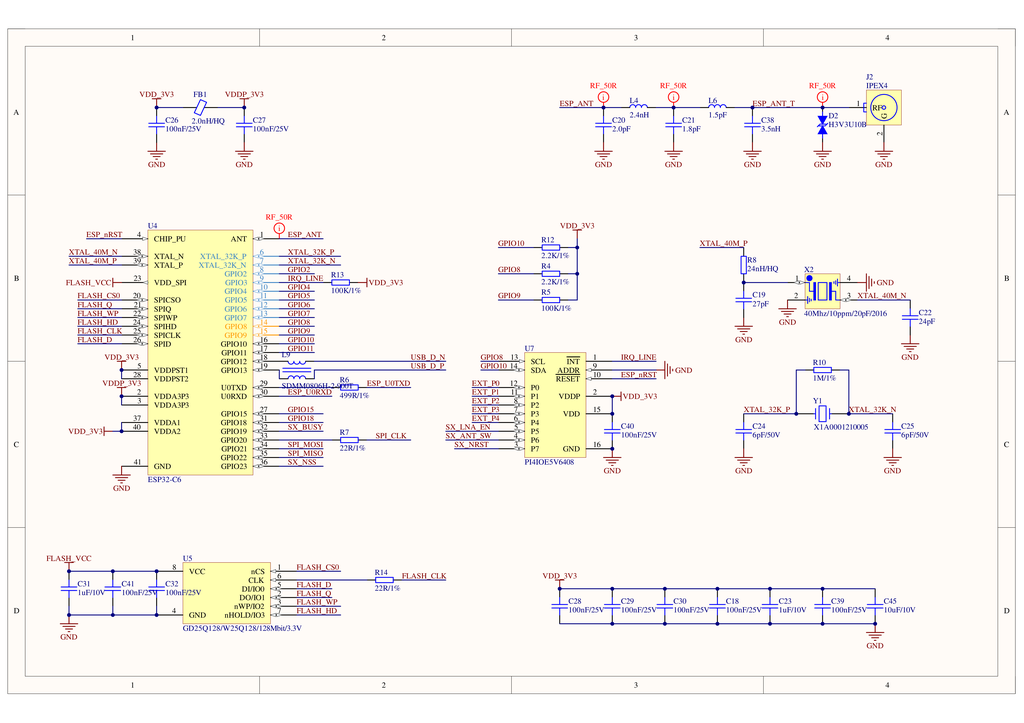

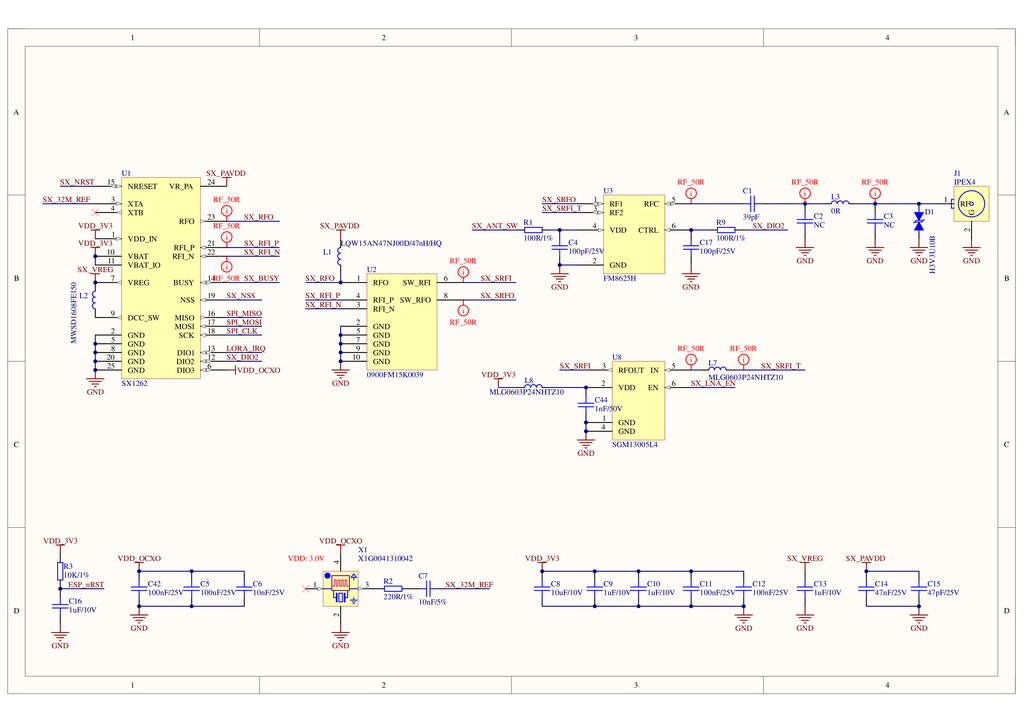

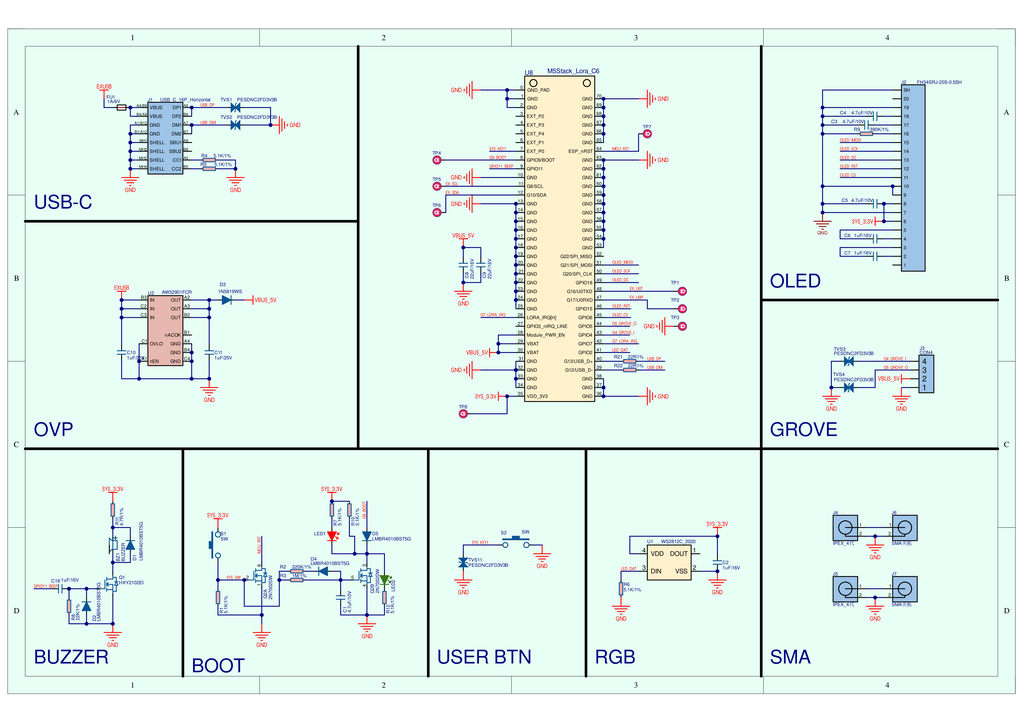

回路図
|
|
|
|

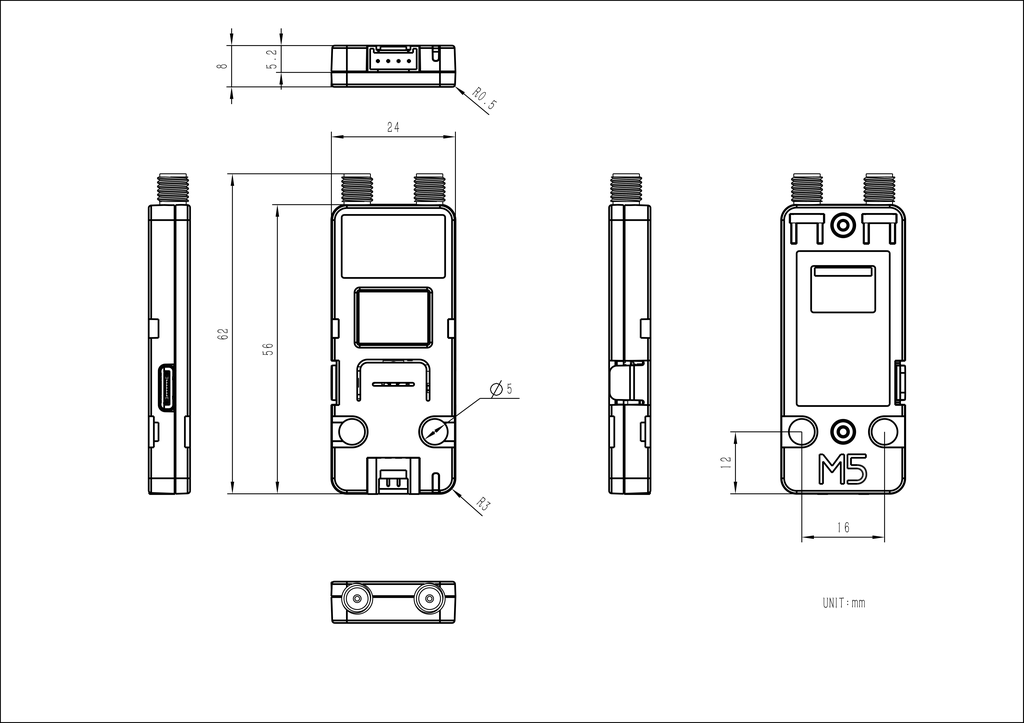

寸法図
資料
