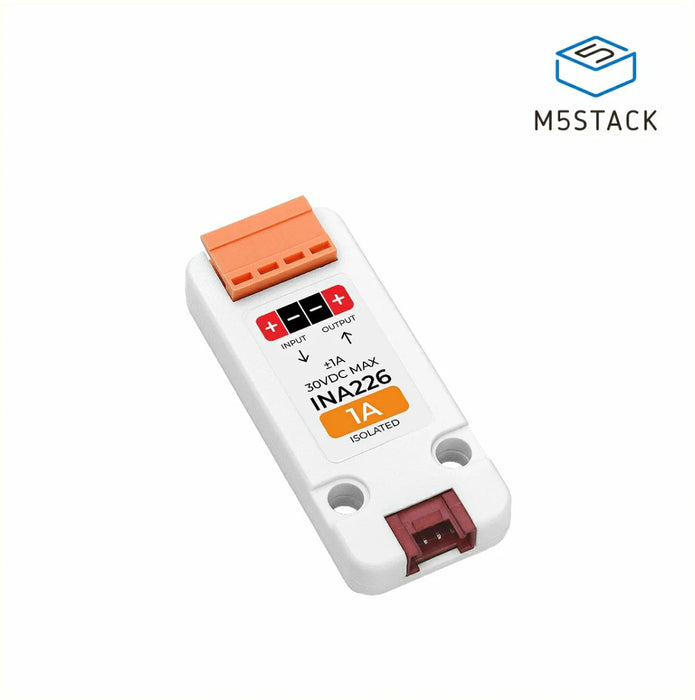

M5Stack INA226 電流電圧測定ユニット（絶縁型・±1Aレンジ）

DC 0～30 V・最大1 Aの測定に適した高精度測定ユニットで、被測定回路とは電気的に絶縁されています。各種マイコンとI²Cで接続し電圧・電流・電力を測定でき、また電流は双方向対応なのでバッテリーや電源の管理に向いています。電流範囲超過時に自動溶断する自己復帰型ヒューズが搭載され、機器・人員の安全を効果的に確保することができます。

特徴

• 16 bit高精度A/Dコンバータ
• DC電流・電圧・電力の測定が可能
  • 電流レンジは±1 A （±10 AのINA226 電力測定ユニット（絶縁型・±10 Aレンジ）もございます）
  • 入力電圧範囲がDC 0～30 Vと広範囲（※ 負電圧は測定できません）
• I²Cインターフェースにより各種マイコンに接続可
• 回路電源及び信号線は絶縁されています
• Arduino、UIFlow2での開発に対応

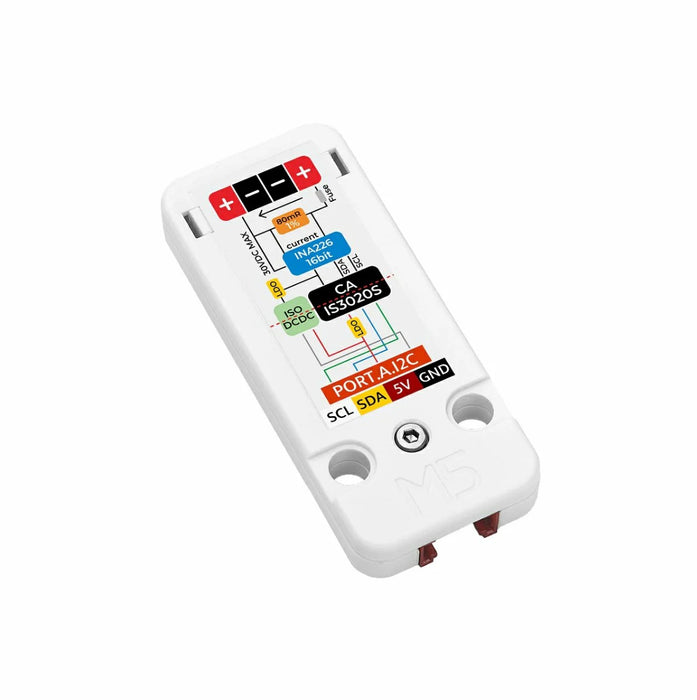

仕様

• 電力測定IC：INA226（高精度双方向電流 / 電圧 / 電力モニタIC）
• シャント抵抗：80 mΩ
• 電圧測定範囲：DC 0～30 V
• 電流測定範囲：±1 A（双方向）
• 電流測定分解能：32 μA
• ホストインターフェース：I²C（HY2.0-4Pコネクタ）
  • I²Cアドレス：0x41
• 測定回路消費電流：16.55 mA（DC5 V給電時）
• 外形寸法：58 x 24 x 10.2 mm

内容物

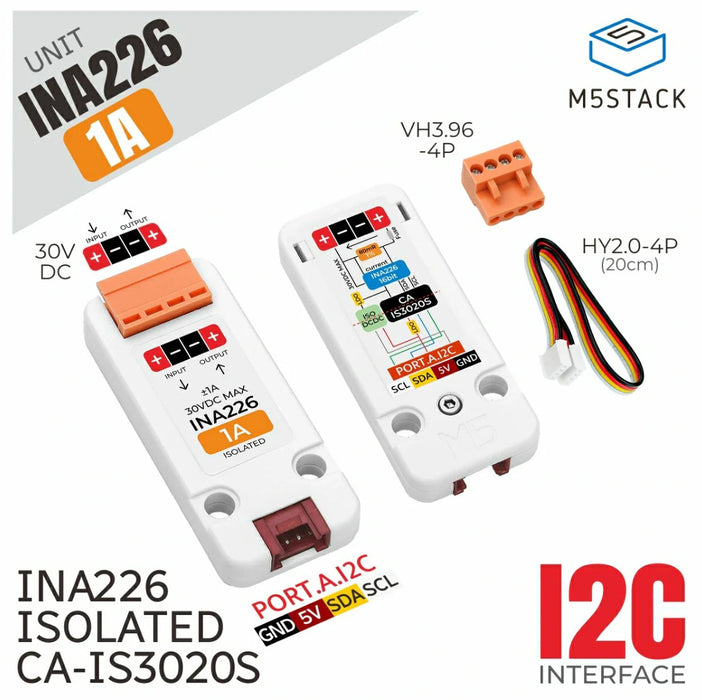

• 1 x INA226 電流電圧測定ユニット（絶縁型・±1 Aレンジ） 本体
• 1 x HY2.0-4Pケーブル
• 1 x VH3.96-4Pターミナルブロック

資料

• ドキュメント
