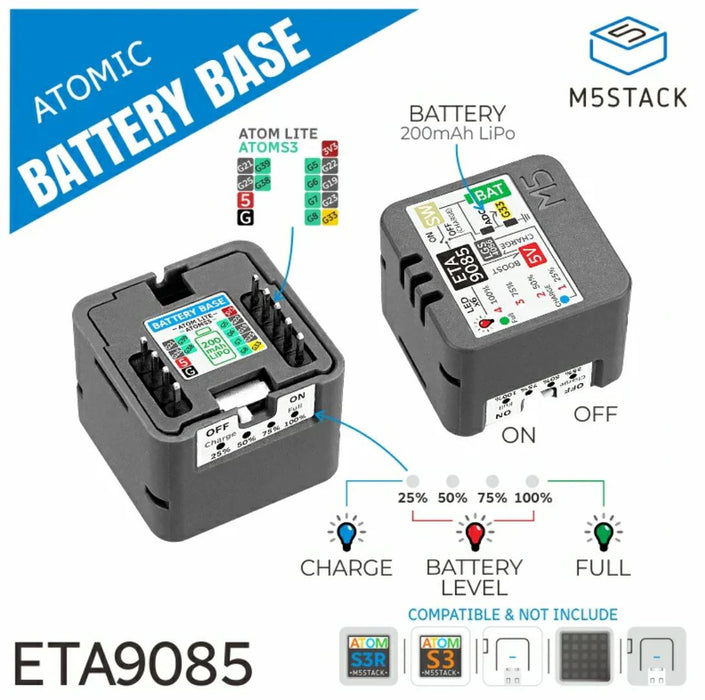

ATOMIC バッテリーベース

200 mAhの電池が搭載されたAtomシリーズ用のバッテリーベースです。

高効率DC/DCコンバータETA9085E10とリニア充電管理チップLGS4056HDAを搭載し、200 mAh充電式バッテリーを内蔵しています。DC/DCコンバータにより安定した5 V電源をAtomに供給し、充電管理チップによりバッテリー充電を効率的に管理します。またバッテリー電圧検出回路を内蔵し、モバイルバッテリーのようにLEDインジケータでバッテリーの状態を表示できます。

電源スイッチが搭載され、昇圧モードと充電モードを簡単に切り替えられるので、Atomアプリケーションでの使用に最適です。

特徴

• ETA9085E10 高効率DC/DCコンバータチップを搭載し、Atomに安定した5 V電源を供給
• LGS4056HDA 充放電管理チップによるバッテリー充電管理
• 200 mAh 充電式バッテリー内蔵
• バッテリー電圧を測定できます（使用するAtom側のピンは下記に記載）
• 4段階のバッテリーレベルLEDインジケーター
• 判り易いスライドスイッチによる操作
• 24 x 24 x 24 mmとコンパクトでAtomシリーズにスタックできます

仕様

• 充放電管理チップ：LGS4056HDA
• DC/DCコンバータ：ETA9085E10
  • 出力：5 V 300 mA（最大）
• LEDインジケーター：4 x 赤色LED
• 充電インジケーター：青色（充電中）、緑色（充電完了）
• 内蔵バッテリー：3.7 V 200 mAh
• 充電電流：223 mA（ベースに5 V給電時）
• スタンバイ電流：2.55 μA（スイッチ OFF時）
• 製品寸法：24 x 24 x 24 mm

Atomによるバッテリー電圧監視

• 抵抗分圧により内蔵バッテリーの電圧をAtomから監視できます
• バッテリー電圧監視に使われるピンはAtomの型式により異なります
  • ATOM Lite：G33
  • ATOM Matrix：G33
  • ATOMS3：G8
  • ATOMS3 Lite：G8
  • ATOMS3R (8MB PSRAM搭載)：G8
  • ATOMS3R カメラキット(8MB PSRAM搭載)：G8
  • ATOMS3R M12カメラキット（OV3660）：G8

※ Atomic Echo Base（マイクロフォン/スピーカー搭載 音声認識ベース）と組み合せる場合は、Atom用バッテリーベースの右のすべてのピン（合計5ピン）を切断する必要があり、Atomによるバッテリー電圧監視は無効になります。

Atomとの使用例

• 電源スイッチをオンにすると、バッテリーは5 Vまで昇圧され、Atomに電力を供給します。
• 電源スイッチをオフにすると、Atom本体のUSBインターフェースを介してバッテリーを充電できます。
• 昇圧状態と充電状態はスイッチで手動で切り替える必要があります。
• バッテリーの状態は4段階のバッテリー表示（赤色LED）で表示され、充電状態は青色LED（充電中）、緑色LED（充電完了）で表示されます。
