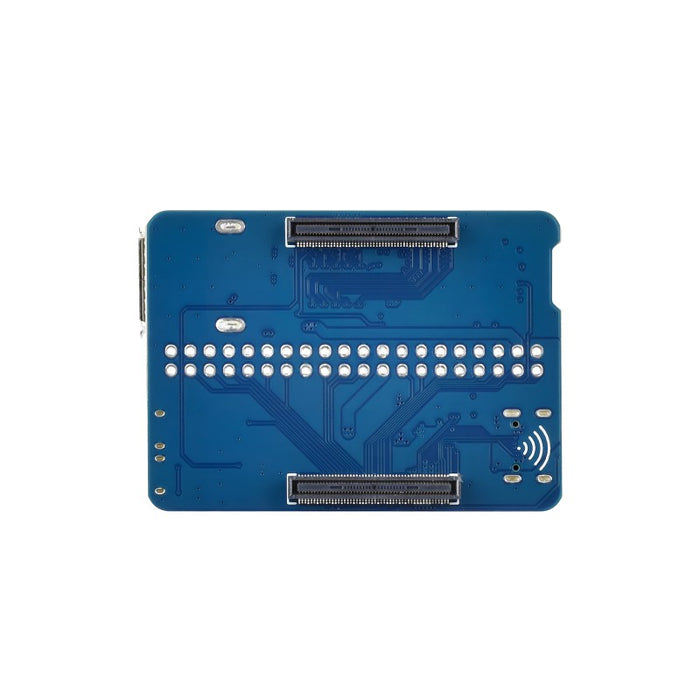

Waveshare CM5ナノベースボードA（CM5-NANO-A）

送料区分: 200

商品コード: WAVESHARE-29307

発売日: 2025-05-08

在庫数: 0

短いURL: ssci.to/10328

売り切れ

¥2,695 （税込）

¥2,695 - ¥2,695

¥2,695

Raspberry Pi CM5の評価や最終製品への組み込みに最適なCM5と同一サイズのベースボードです。CM5にスタックして使用できます。

※ 当社のCM5特設ページはこちらです。

使用例（Raspberry Pi CM5は付属しません）

仕様

CM5 ソケット	Compute Module 5シリーズに適合
コネクタ	Raspberry Pi 40ピンGPIO
USB	1 x USB 3.2 Gen1 Type A
MIPI	2 x 4レーン MIPI インターフェース（22ピン 0.5 mm FFC コネクタ）
ストレージ	Compute Module 5 Lite (eMMC非搭載) 用TF カードスロット
電源	DC 5 V
寸法	55 × 40 mm

CM5ベースボード説明図

CM5 ソケット
あらゆるCompute Module 5に適合
USBポート
USB 3.2 Gen1 高速インターフェース
TF カードスロット
イメージ書き込み済みTFカード接続用（Lite系のみ）
電源入力/プログラミング
5V 電源またはeMMC 書き込み用
ファンソケット
5 V冷却ファン接続用4ピン JST-SH PWMファン
PSWボタン
電源ボタン
BOOT ボタン
電源オン前に押して、オン後に離せば書き込みモード
2ピン JST-SH RTC バッテリ
40ピン GPIO
各種 HAT / HAT+ モジュール接続用
デュアルMIPI インターフェース
DSIディスプレイ/CSIカメラ接続用
スペシャルファンクションピン
CM5コア電源イネーブル、ETH SYNC信号
IO-VREF選択
CM5 IO ロジック電圧レベル：3.3 V （デフォルト）/ 1.8 V
ファンクションイネーブルピン
デフォルトで有効化、対応パッドをショートすれば無効化
2色LED
赤：電源、緑：動作状態

内容物

CM5-NANO-A本体
2 x ピンヘッダ

寸法図

資料

CM5 ベースボード比較表

ベースボード名	PoE	Gbe	GPIO	PCIe	USB①	MIPI	HDMI	RTC電源	ファン	電源	特徴
ナノA	NA	NA	40ピン	NA	1 x 3.0	2	NA	2ピン JST-SH	4ピン JST-SH	5 V	CM5 サイズ
ナノB	NA	1	40ピン	16ピン PCIe	1 x 3.0	2	1	2ピン JST-SH	4ピン JST-SH	5 V	CM5 サイズ
ミニA	NA	1	40ピン	16ピン PCIe	2 x 3.0 2 x 2.0	2	2	コイン電池	4ピン JST-SH	5 V	ミニサイズ
ミニB	NA	1	40ピン	M.2 M KEY	2 x 3.0 2 x 2.0	2	2	コイン電池	4ピン JST-SH	5 V	ミニサイズ EEPROM 暗号チップ
ミニデュアルギガビット	NA	2	40ピン	NA	1 x 3.0	NA	NA	2ピン JST-SH	4ピン JST-SH	5 V	デュアルイーサーネット
Raspberry Pi CM5	②	1	40ピン	M.2 M	2 x 3.0	2	2	コイン電池	4ピン JST-SH	5 V	公式IOベースボード

注意
① USB 3.0は USB 3.2 Gen1相当。
② Raspberry Pi 公式 IO ボードは、PoEヘッダのみ、PoE回路は未搭載。

--

販売元小売価格: 14.99ドル

販売元商品ページ: CM5-NANO-A
