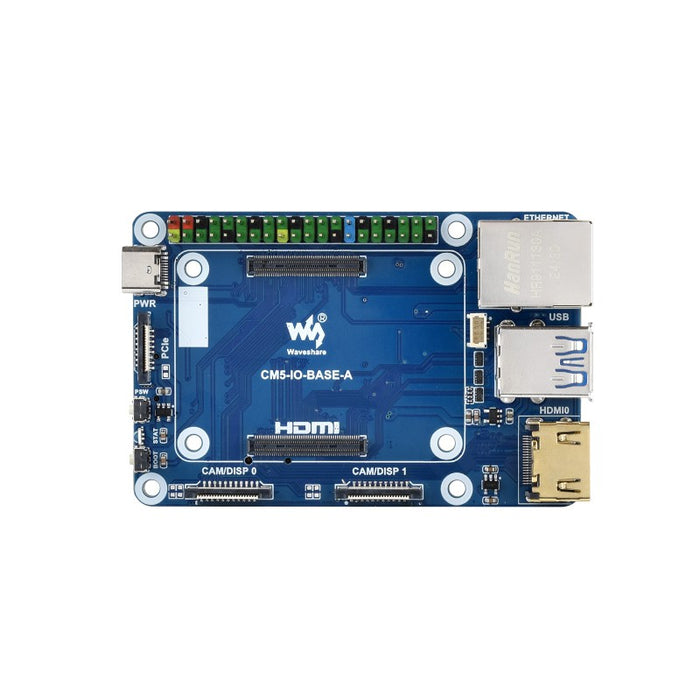

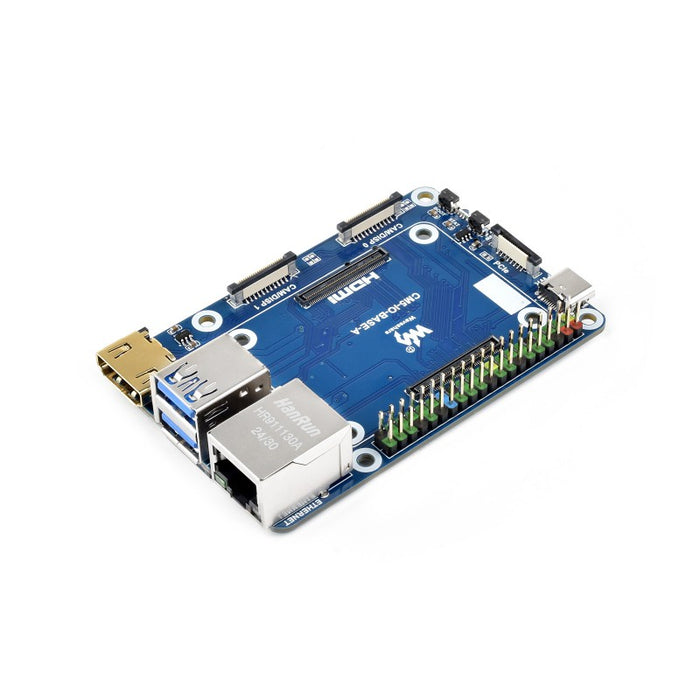

Waveshare CM5ミニベースボードA（CM5-IO-BASE-A）
送料区分: 200
商品コード: WAVESHARE-30489
発売日: 2025-05-08
在庫数: 10
短いURL: ssci.to/10327
¥3,597
（税込）
¥3,597
-
¥3,597
Current price
¥3,597
Raspberry Pi CM5の評価や最終製品への組み込みに最適なクレジットカードサイズのベースボードです。
※ 当社のCM5特設ページはこちらです。
仕様
| CM5 ソケット | Compute Module 5シリーズに適合 |
| ネットワーク | Gigabit Ethernet RJ45 コネクタ |
| コネクタ | 16ピン PCIe （1 x PCIe Gen2/3） |
| Raspberry Pi 40ピンGPIO | |
| USB | 2 x USB 3.2 Gen1 Type A 2 x USB 2.0（6ピン 1 mm FFC コネクタ） |
| MIPI | 2 x 4レーン MIPI インターフェース（22ピン 0.5 mm FFC コネクタ） |
| ビデオ | 2 x HDMI ポート （1ポートはFFC コネクタ経由） デュアル 4K 出力対応 |
| ストレージ | Compute Module 5 Lite（eMMC非搭載）用TF カードスロット |
| ファン | 5 V4ピンJST-SH PWM コネクタ |
| 電源 | DC 5 V 5 A |
| 寸法 | 85 × 56 mm |
使用例（Raspberry Pi CM5、ファン、USBケーブルは付属しません）
CM5ベースボード説明図
- CM5 ソケット
あらゆるCompute Module 5に適合 - 40ピンGPIO
各種 HAT / HAT+ モジュール接続用 - 電源入力/プログラミング
5 V / 5 A 電源またはeMMC 書き込み用 - PCIe インターフェース
各種PCIe拡張ボード接続用 - PSW 電源ボタン
ソフト電源オン/オフ、長押しで強制電源オフ - ステータス LED
2色LED - BOOT ボタン
電源オン前に押し、オン後に離せば書き込みモード - デュアルMIPI インターフェース
DSIディスプレイ/CSIカメラ接続用 - HDMI0 コネクタ
HDMI0 ポート、4K出力対応 - USB 3.2 Gen1 ポート
2 x USB 3.2 Gen1 高速ボート、5 Gbps 同期動作対応 - RJ45 Gigabit Ethernet ポート
10M / 100M / 1000M ネットワークアクセス対応 - 4ピンJST-SH PWM ファンソケット
5 V冷却ファン接続用 - TF カードスロット
イメージ書き込み済みTFカード接続用（Lite系のみ） - IO-VREF選択
CM5 IO ロジック電圧レベル：3.3 V （デフォルト）/ 1.8 V - ファンクションピン
Wi-Fi/ Bluetooth ハードウェア無効化/書き込み保護 - HDMI1 FFC コネクタ
HDMI1 ポート、4K出力対応、アダプタ経由で接続可 - USB 2.0 FFC コネクタ
アダプタ経由で接続可 - RTC バッテリホルダー
CR/ML1220ボタン電池対応
内容物
- CCM5-IO-BASE-A本体
- ネジパック
寸法図
資料
Waveshare CM5 ベースボード比較表
| ベースボード名 | PoE | Gbe | 40ピンGPIO | PCIe | USB① | MIPI | HDMI | RTC電源 | ファンヘッダ② | 電源 | 特徴 |
| ナノA | NA | NA | √ | NA | 1 x 3.0 | 2 | NA | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ナノB | NA | 1 | √ | 16ピン PCIe | 1 x 3.0 | 2 | 1 | 2ピン JST-SH | √ | 5 V | CM5 サイズ |
| ミニA | NA | 1 | √ | 16ピン PCIe | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ |
| ミニB | NA | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | ミニサイズ EEPROM 暗号チップ |
| ミニデュアルギガビット | NA | 2 | √ | NA | 1 x 3.0 | NA | NA | SH1.0 | √ | 5 V | デュアルイーサネット |
| デュアルイーサー | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 1 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット EPROM 暗号化チップ |
| 4G/5G対応デュアルイーサー | NA | 1x 1G 1 x 2.5G |
√ | M.2 M KEY | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 7～36 V | デュアルイーサネット 4G/5G対応 |
| PoE （未発売） |
√ | 1 | √ | M.2 M KEY | 2 x 3.0 2 x 2.0 |
2 | 2 | コイン電池 | √ | 5 V | PoE 4 x USB |
| Raspberry Pi CM5 | ③ | 1 | √ | M.2 M | 2 x 3.0 | 2 | 2 | コイン電池 | √ | 5 V | 公式IOベースボード |
注意
① USB 3.0は USB 3.2 Gen1相当。
② 5 V PWMファンコネクタ（4ピン JST-SH）
③ Raspberry Pi 公式 IO ボードは、PoEヘッダのみ、PoE回路は未搭載。
販売元小売価格: 19.99ドル
販売元商品ページ: CM5-IO-BASE-A
