ATOMIC GPS ベース v2.0（AT6668）

ATOMシリーズ用のGPS測位モジュールです。測位ナビゲーションチップAT6668、低ノイズアンプMAX2659、セラミックアンテナを内蔵し、正確で信頼性の高い衛星測位サービスを提供します。

NMEA0183 4.1プロトコルを採用し、マルチ周波数とマルチモードGNSS信号受信に対応しています。GPS、BD2、BD3、GLONASS、GALILEO、QZSSなど、複数の衛星測位システムから信号を受信可能です。高精度マルチシステム共同測位およびシングルシステム単独測位などの用途に広く使用できます。

強力な耐干渉能力と高度な測位精度を持ち、車両測位/航行、IoT測位デバイス、産業オートメーション、ロボット/ドローンの位置決めなどに適しています。

特徴

• 複数衛星ナビゲーションシステム（GPS/QZSS/BD2/BD3/GAL/GLO）用シングルシステム単独測位またはマルチシステム共同測位
• マルチ周波数/マルチシステム受信
• マルチチャンネル
• 低消費電力
• 最大測位更新レート：10 Hz
• 開発プラットフォーム：Arduino IDE、UiFlow1、UiFlow2

アプリケーション

• 車両ポジショニング/ナビゲーション
• IoTポジショニングデバイス
• 屋外 ポジショニングデバイス
• ドローンポジショニング

仕様

• SoC：ATGM336H-6N-74 モジュール @AT6668
• 衛星周波数：
  • BDS：B1, B1C
  • GPS/QZSS：L1
  • GALILEO：E1
  • GLONASS：L1
• 測位精度：<1.5 m (CEP50)
• チャンネル数：50
• 更新頻度：1 Hz（最大10 Hz）
• 起動時間： 23 s（コールドスタート）、1 s（ホットスタート）、1 s（再補足）
• 捕捉時間：1 s
• ボーレート：115200bps@8N1
• データ形式：NMEA0183
• 感度：-167 dBm（トラッキング）、-160 dBm（再補足）、-148 dBm（コールドスタート）、 -156 dBm（ホットスタート）
• 消費電流：DC 5.01 V@4.95 mA（スタンバイ）、DC 5.02 V@35.07 mA（動作中）
• 製品寸法：48.0 x 24.0 x 17.5 mm
• 製品重量：13.2 g

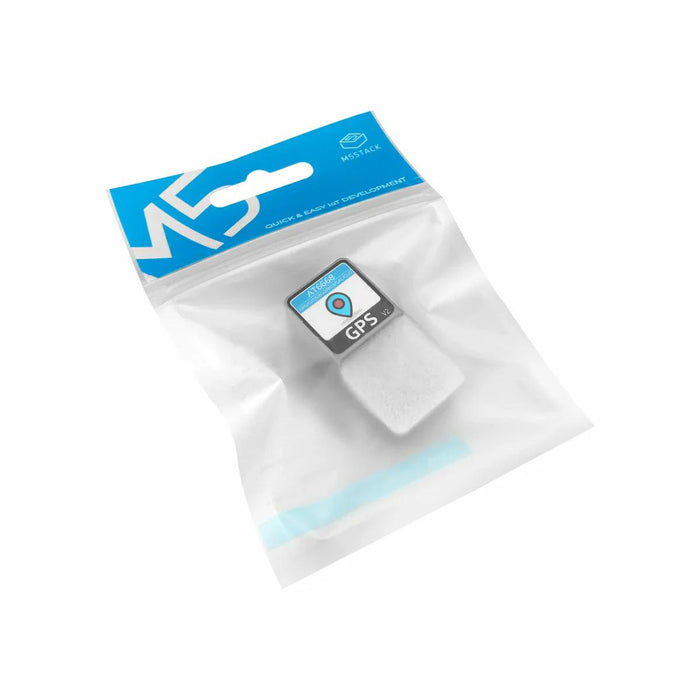

内容物

• 1 x Atomic GPS Base v2.0

製品比較

製品	Atomic GPS Base v2.0	Atomic GPS Base
測位精度	< 1.5 m	2 m
マイクロSD	スロットなし	スロットあり
モジュール	AT6668	M8030-KT
対応衛星	GPS / QZSS / BD2 / BD3 / GAL / GLO	BDS / GPS / GLONASS / GALILEO / SBAS / QZSS

資料

• ドキュメント
