SKU 9822

Gravity - アナログ出力ホールセンサモジュール(±0.12 T)

送料区分: 200

商品コード: DFROBOT-DFR1132

発売日: 2024-08-29

在庫数: 10

短いURL: ssci.to/9822

¥541 (税込)
¥541 - ¥541
Current price ¥541

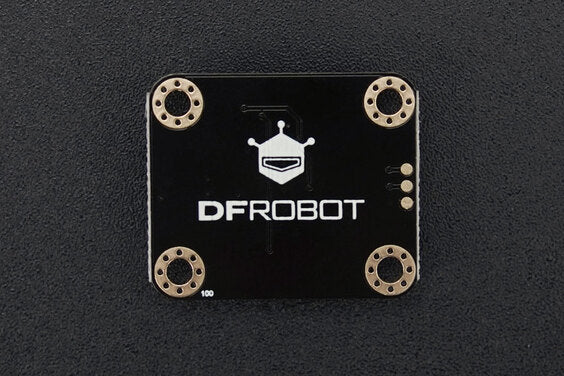

磁場の強さを測定および監視するために設計された基板です。ホール効果回路で磁場の強さを測定、電圧出力に変換します。

特徴

  • 電源電圧の中間点をゼロ値とするアナログ出力で、Arduino UnoなどマイコンのADCに接続しやすい仕様です。
    • 磁石のS極がセンサー感知面に面すると、磁場が強くなり、出力電圧が中間点(VCC/2)を超えて徐々に増加します。
    • N極がセンサー感知面に面すると、出力電圧が中間点(VCC/2)を下回り、徐々に減少します。
  • ローノイズ設計
  • 測定範囲は±0.12 T(±1200 Gs)
  • 検出距離:1 cm未満 (具体的な検出可能距離は磁場強度と方向によって異なります)
  • インジケータLEDにより検知を視認できます(LEDではN極・S極の判別は出来ません)
  • Arduino、micro:bit、UNIHIKERなどに適合
  • コンパクトサイズ

仕様

  • 測定範囲:±0.12 T(±1200 Gs)
  • 接続コネクタ:PH2.0-3Pコネクタ
    • 出力:アナログ電圧出力
    • ピン配置:[1]アナログ出力、[2]VCC、[3]GND
  • 電源電圧:3.3~5 V
  • 消費電流:4.2~8 mA
  • 基板寸法:27 x 32 mm
  • 重量:3.5 g

内容物

  • 1 x Gravity - アナログ出力ホールセンサモジュール(±0.12 T)
  • 1 x 接続ケーブル

資料


製造元希望小売価格:2.50ドル(税別)
製造元の販売ページ:https://www.dfrobot.com/...

商品コード: DFROBOT-DFR1132
