RS485 Modbus対応 水質pHセンサ（IP68）

電極保護液の滲み出しおよび白い結晶について

本製品のプローブ先端保護キャップには、3.3mol/L 塩化カリウム（KCl）保護液が含まれています。
キャップがしっかりと密閉されている場合でも、周囲に液が滲み出し、白い結晶が形成されることがありますが、これは正常な物理現象です。

白い結晶が付着している場合は、キャップ内の保護液に払い落としていただくことを推奨いたします。
なお、滲み出た保護液が皮膚に触れた場合は、念のため流水で洗い流してください。

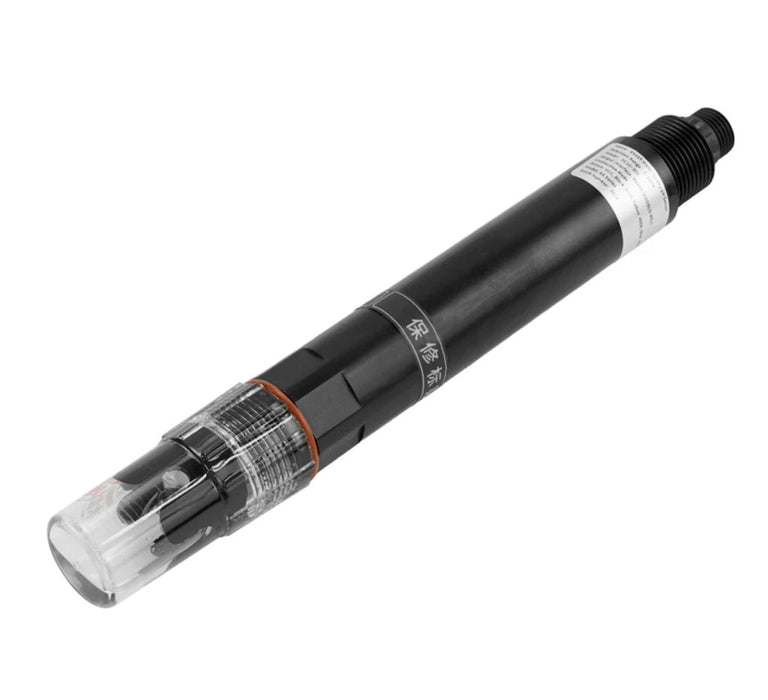

水中のpH値と温度を連続的かつ高精度で測定できる、産業用途向けの水質センサです。RS485インターフェースを備え、Modbus RTUプロトコルで測定値を取得できます。

pH 0～14の範囲、0.01 pHの分解能と±0.15 pHの精度で測定でき、内蔵温度センサによる自動温度補償に対応しています。工場出荷時に校正されているので、そのまま測定を開始できます。また、長期間の使用によって測定値にずれが生じた場合は、Modbusレジスタを介した2点電極校正が可能です。

プローブと回路部を一体化させたIP68準拠の防水構造により、養殖、水耕栽培、排水処理、河川や地下水の監視など、長期間の水質モニタリングに適しています。電源電圧はDC 10～30 Vで、5 mのケーブルが付属します。

※ 塩化カリウム（KCl）結晶に関する注意：プローブの保護キャップには、3.3 mol/LのKCl保護溶液が含まれています。時折、密閉されたキャップの周囲から液体が滲み出し、白い結晶が形成されることがあります。これは正常な物理現象です。キャップ内に保護液が残っている限り、pHセンサの寿命や精度に影響が及ぶことはありません。白い結晶が生じた場合は、キャップ内の保護液に戻すことをお勧めします。

特徴

• pH 0～14の広い測定範囲
• pH測定精度 ±0.15 pH、分解能0.01 pH
• 温度センサを内蔵
• 0～60℃の自動温度補償に対応
• RS485インターフェースを採用
• Modbus RTUプロトコルに対応
• 最大115200 bit/sまでの通信速度を設定可能
• 工場出荷時に校正済み

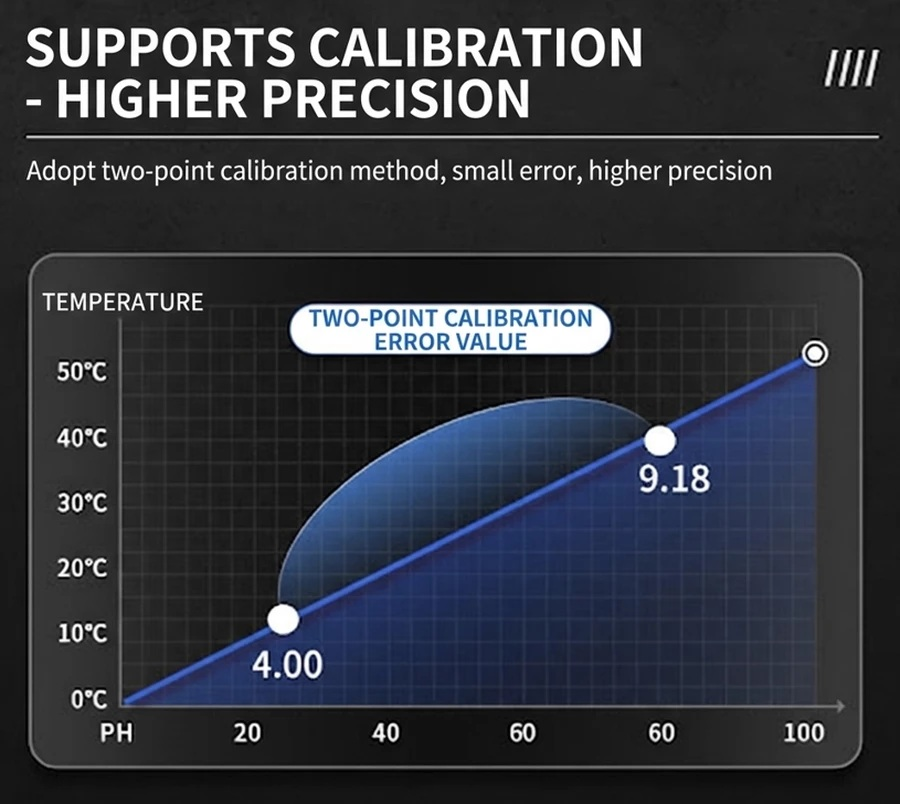

• Modbusレジスタを使用した2点電極校正に対応
• IP68準拠の防水構造
• 最大0.6 MPaの耐圧性能
• 5 mのセンサケーブル付属
• Arduino向けサンプルプログラムを利用可能

活用例

• 養殖設備の水質管理
• 水耕栽培やスマート農業
• 排水および廃水処理設備
• 河川、湖沼、地下水の環境モニタリング
• IoTを利用した遠隔水質監視
• pHおよび水温の長期データ収集

仕様

• 型番：SEN0708
• 電源電圧：DC 10～30 V
• 消費電力：0.4 W
• 通信インターフェース：RS485
• 通信プロトコル：Modbus RTU
• 初期通信速度：4800 bit/s
• 対応通信速度：1200 / 2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bit/s
• pH測定範囲：0～14 pH
• pH測定精度：±0.15 pH
• pH分解能：0.01 pH
• pH繰り返し精度：±0.02 pH
• 温度測定範囲：0～60℃
• 温度測定精度：±0.5℃
• 温度分解能：0.1℃
• 温度補償範囲：0～60℃
• 応答時間：1秒未満
• 動作温度：0～80℃
• 防水性能：IP68
• 耐圧性能：0.6 MPa
• ケーブル長：5 m
• 筐体材質：耐食性プラスチック

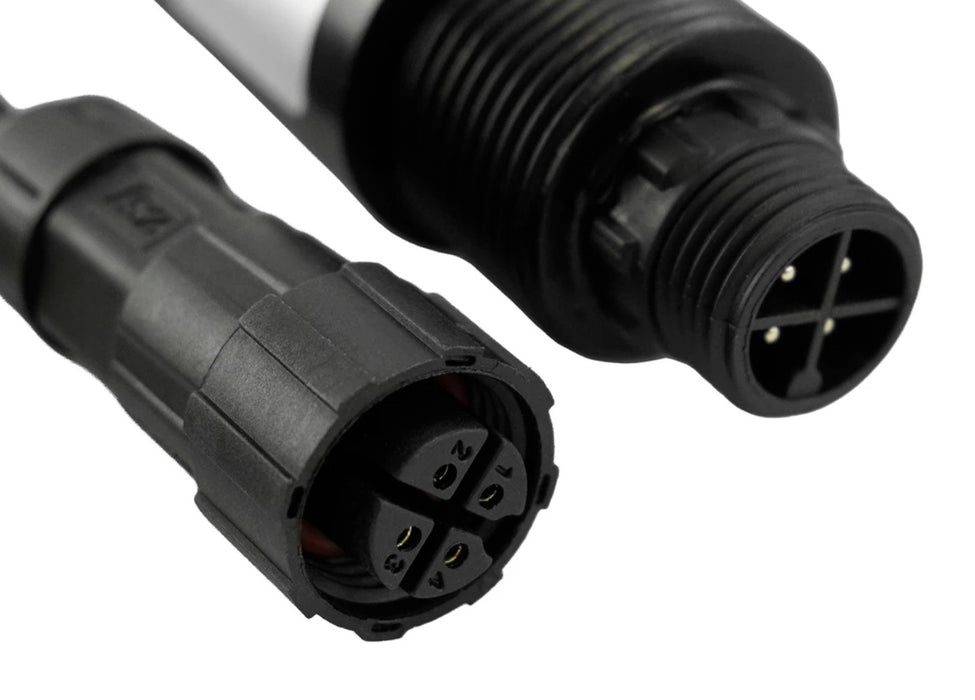

配線

• 茶：VCC（DC 10～30 V電源入力）
• 黒：GND（電源GND）
• 黄：RS485-A（RS485データ線A）
• 青：RS485-B（RS485データ線B）

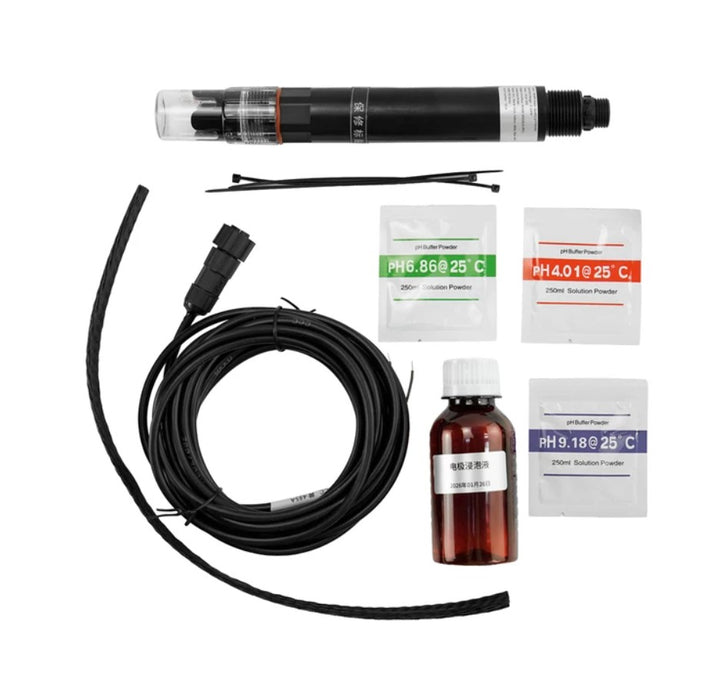

内容物

• RS485 Modbus対応 水質pHセンサ × 1
• 5 mセンサケーブル × 1
• 電極保護液（3.3 mol/L KCl、100 ml）× 1
• pH 4.01標準緩衝液用粉末 × 1
• pH 6.86標準緩衝液用粉末 × 1
• pH 9.18標準緩衝液用粉末 × 1
• 黒色保護メッシュ × 1
• 結束バンド × 2

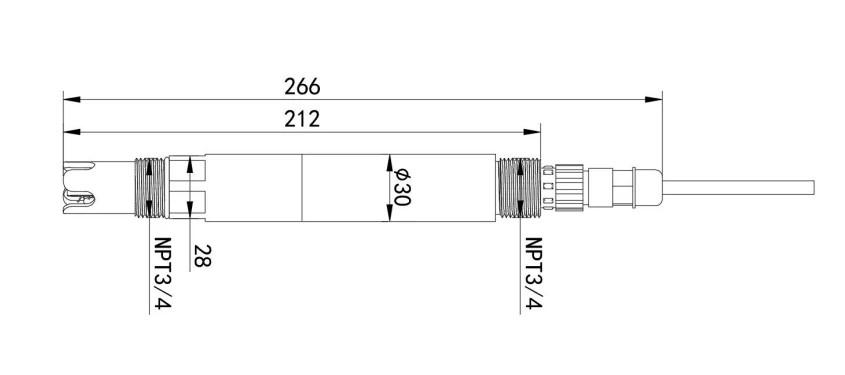

寸法
