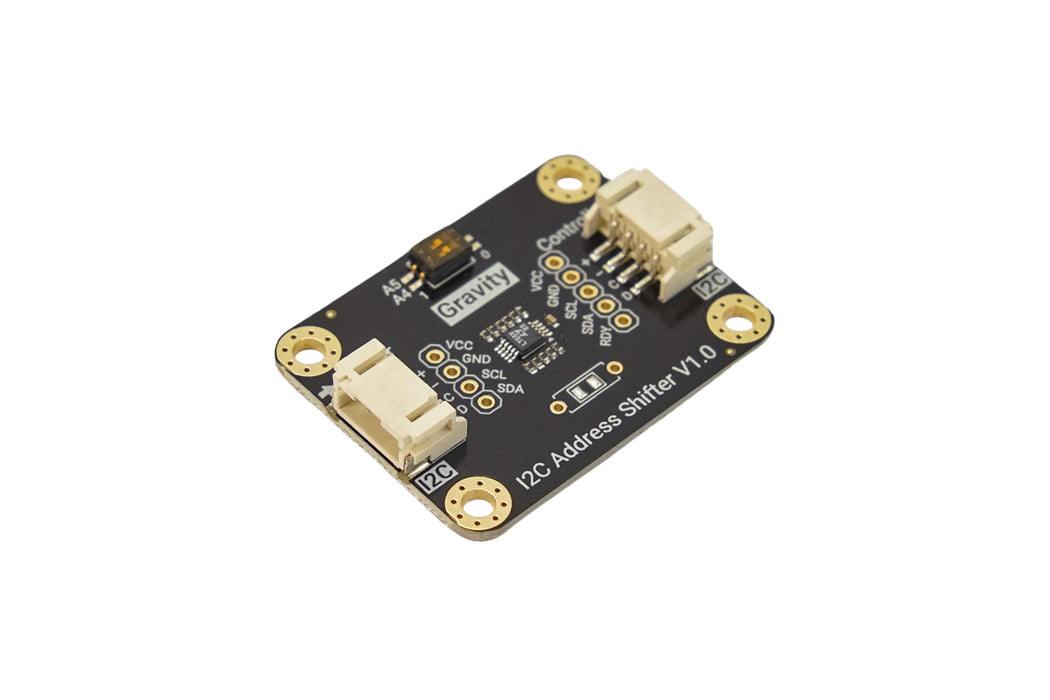

Gravity - I2Cアドレスシフタ

ArduinoやRaspberry Piなどの開発ボードでI²Cセンサのアドレス衝突を解決するためのハードウェアモジュールです。ホストとなるボードとI²Cセンサの間に挿入し、センサのアドレスを変更することで、複数のセンサを同一のI²Cバス上で同時に動作させることができるようになります。

特徴

• ソフトウェアの変更や追加コードなしで、既存のシステムに簡単に統合可能。
• DIPスイッチにより四つのアドレス設定が可能。さらに、抵抗のハンダ付けにより20以上の追加アドレス設定が可能。
• 省スペース設計で、既存のI²Cシステムにシームレスに組み込み可能。
• Arduino、Raspberry Piを含むさまざまな開発ボードやI²Cセンサと互換。

仕様

• 動作電圧：2.25 ～ 5.5V DC
• 動作電流：2 mA @3.3 V
• 動作温度範囲：0 ～ 70℃
• 寸法：42 mm x 32 mm
• 取り付け穴径：φ3.0 mm

内容物

• 1 x Gravity - I²Cアドレスシフタ
• 1 x XH2.54-10ピンヘッダ
• 1 x 両端PH2.0-4Pケーブル

資料

• 製品Wiki
• I²Cアドレス競合の解決方法
• 回路図
• データシート
• PCBレイアウト
• 寸法図
• STEPモデル（クリックでダウンロード）
