Conta™ I2Sオーディオ出力モジュール MAX9850搭載

Analog Devices（旧Maxim Integrated）社製のヘッドフォンアンプ付きI²S-ステレオオーディオDAC（MAX9850）を搭載した Conta モジュールです。MAX9850 はヘッドフォンアンプ付きオーディオDACのICで、I²S ストリームを入力するだけで、ヘッドフォンを直接駆動出来ます。

MAX9850 の他の機能として、外部からのライン入力と DAC出力の簡易な合成（ミキシング）機能もあります。合成後の波形はライン出力とヘッドフォンアンプに出力されます。
またヘッドフォンアンプは、内部レジスタによるボリューム調整やミュートなどもできます。

本製品は「Conta™シリーズ」の規格に則った製品です。単体での使用はもちろん、Conta™ベースボードに搭載することもできます。Conta™シリーズの全製品カタログも合わせてご覧ください。

基板仕様

• MAX9850搭載
• Conta の 標準サイズ（1 x 1）の基板外形
• 電源電圧：3.3 V

以下は MAX9850 の機能

• I²Sビットストリーム入力のDAC搭載
• ボリューム付きヘッドフォンアンプ搭載
• ライン入力／出力端子搭載
• DAC出力とライン入力のミキシング機能搭載
• DACの内部レジスタによるミュート
• I²Cインターフェースによるレジスタコントロール
• I²C アドレスは 0x01 (7bit表記)

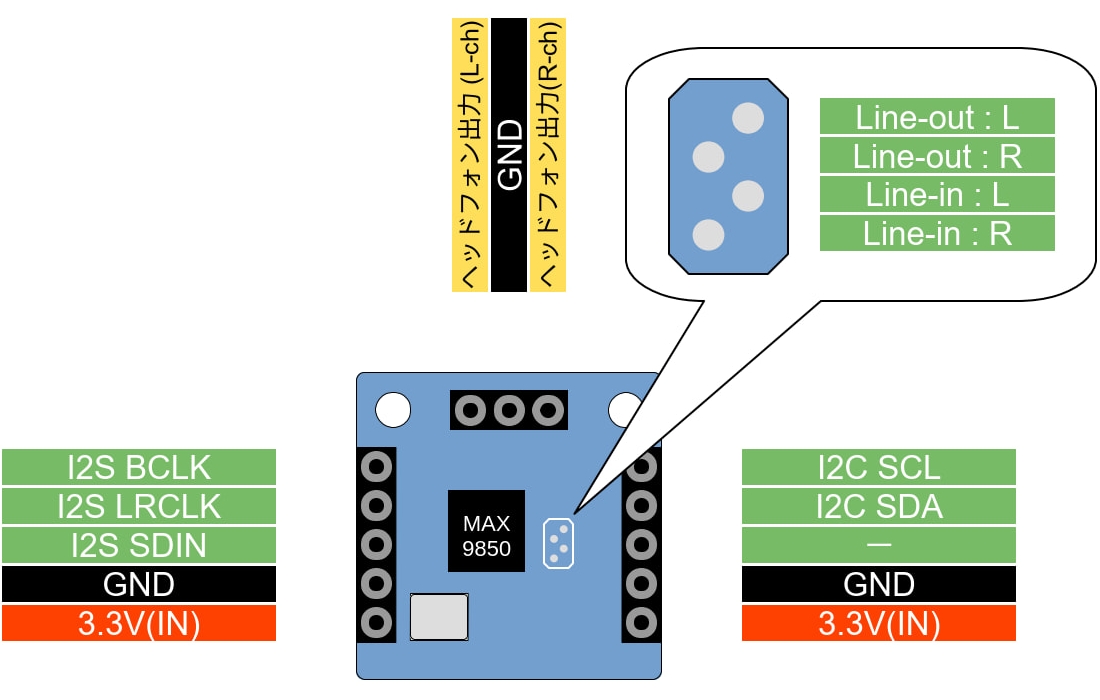

ピン配置

資料

• 回路図（PDF）
• MAX9850 のデータシート（英語）
• 基板外形図

  基板の取付穴はΦ2.2 mmです。
