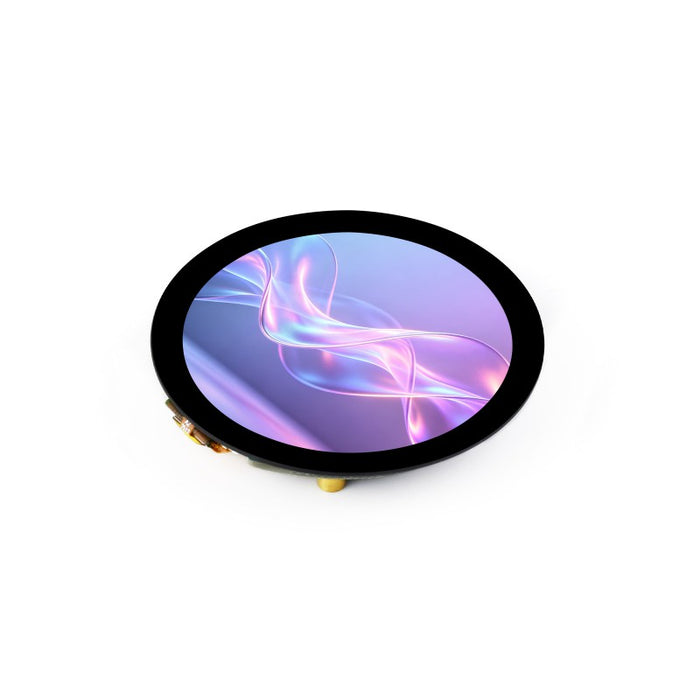

Waveshare 1.85インチ円形液晶タッチディスプレイモジュール

ST77916ディスプレイドライバチップ及びCST816S静電容量式タッチ制御チップ内蔵の1.85インチ 円形タッチLCDディスプレイモジュールです。解像度360 x 360、26.2万色表示、QSPI及びI²C通信対応です。

特徴

• 解像度360 x 360、26.2万色で鮮明で色彩豊かな表示
• 高いタッチスクリーン透過率、高速応答で長寿命
• ST77916ディスプレイドライバチップ及びCST816S静電容量式タッチ制御チップ内蔵
• QSPIおよびI²C通信採用により、必要とするI/Oピンを最小限に抑え、ESP32-S3、Raspberry Pi Pico、STM32などのコントローラボードで使用可能

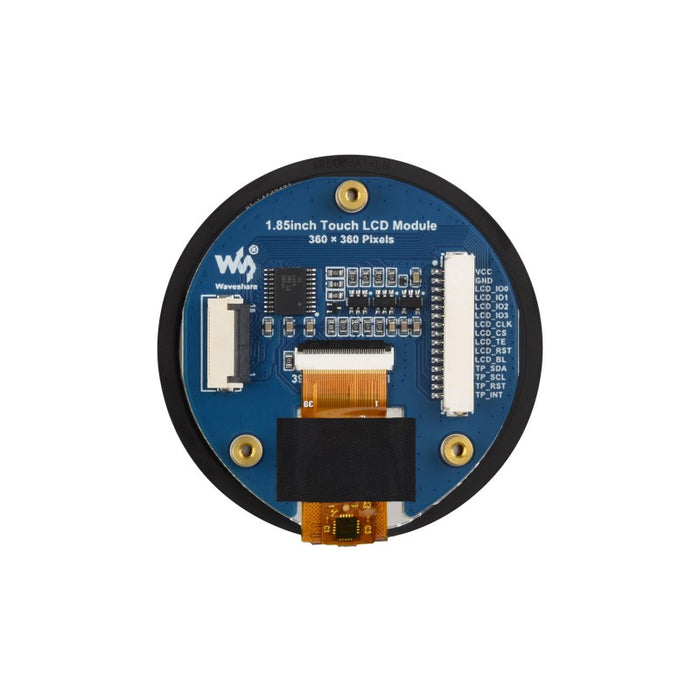

• 15ピン端子インタフェースまたは18ピンFPCスロットに対応

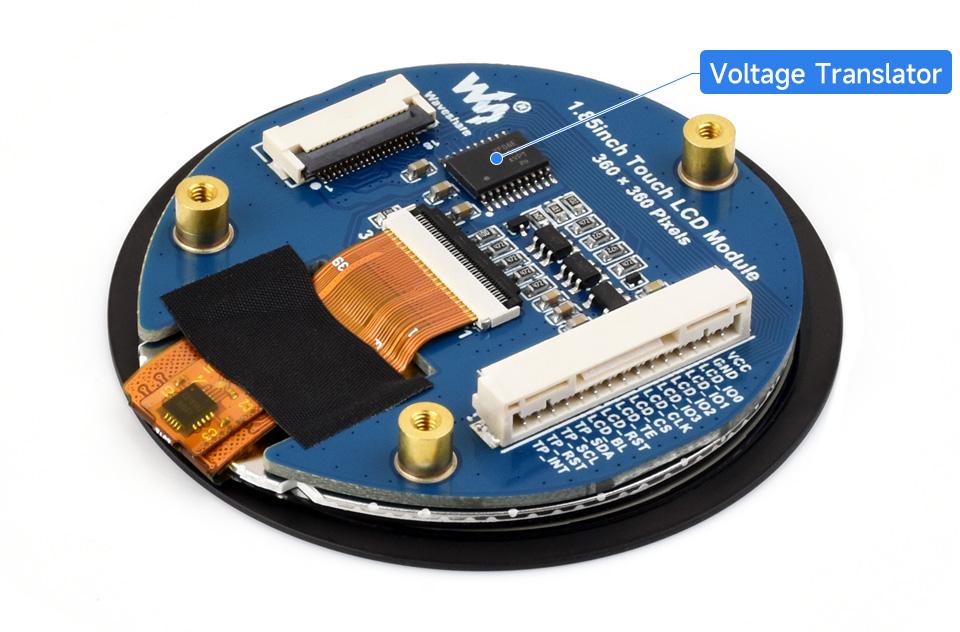

• レベルシフタ搭載により3.3 V / 5 V電源入力に対応
• オンライン開発リソース及びマニュアル（ESP32、Raspberry Pi Pico、STM32などのサンプル）が付属

仕様

• ディスプレイドライバ : ST77916
• タッチチップ : CST816S
• 動作電圧 : 3.3 V / 5 V
• 解像度 : 360 x 360ピクセル
• ディスプレイインタフェース : QSPI
• タッチインタフェース : I²C
• ディスプレイパネル : IPS
• タッチ方式 : 静電容量式
• 表示領域 : 45.68 x 45.68 mm
• 輝度 : 450 cd/㎡
• コントラスト : 1200:1
• モジュールサイズ : 55 x 55 mm

内容物

• 1 x 1.85インチ円形液晶タッチディスプレイモジュール
• 1 x GH1.25 15ピンケーブル
• 1 x FFC 18ピン 0.5mmピッチケーブル（200 mm）

資料

• Wiki

商品コード: WAVESHARE-35079
