M5StampPLCコントローラー用 I/Oモジュール（INA226AIDGSR）

Name: M5StampPLCコントローラー用 I/Oモジュール（INA226AIDGSR）
Brand: M5Stack
SKU: 11350
Price: 3784.0 JPY
Availability: InStock

送料区分: 200

商品コード: M5STACK-A176

発売日: 2026-08-31

在庫数: 95

短いURL: ssci.to/11350

¥3,784 （税込）

¥3,784 - ¥3,784

¥3,784

M5StampPLCコントローラー用に設計された電気絶縁型のI/O拡張モジュールです。高電圧回路と低電圧回路が混在する産業用環境での運用が想定されています。二つのアクティブなアナログ入力チャンネル、二つのソリッドステートリレー（SSR）、およびひとつの機械式リレーが搭載されています。メインコントローラー STM32G030F6P6により、外部入出力、リレー駆動、アドレス割り当て、および絶縁チャンネルを介したI²Cバス通信を一元管理できます。

CA-IS3020SデジタルアイソレーターとB0505M-2WR3絶縁型電源モジュールが統合され、通信バスと電源回路の間で電気的な絶縁を実現しています。電源分岐の監視、低電圧アクチュエーターの駆動、センサの電源管理といった産業用オートメーションの用途に適しています。

特徴

メインコントローラー STM32G030F6P6
4P DIPスイッチによるデバイスのI²Cアドレスの設定が可能
2チャンネルのアクティブなアナログ入力
- DC 0 ~ 10 V / 0 ~ 20 mA 出力センサに対応
2チャンネルのソリッドステートリレー（SSR）
- DC 0 ~ 60 V 最大2.5 Aのスイッチング回路を開閉できます
1チャンネルの機械式リレー
- AC 250 V @5 A / DC 28 V @5 Aのスイッチング回路を開閉できます
CA-IS3020S デジタルアイソレータを内蔵
B0505M-2WR3 絶縁型DCDCコンバータを搭載
リレー出力状態表示用LEDを搭載
入出力チャンネルに保護回路を搭載
DINレールへの取り付け可能

仕様

MCU	STM32G030F6P6
通信	I²C （0x20）
I²Cアイソレータ	CA-IS3020S
絶縁型電源モジュール	B0505M-2WR3
電源レギュレータ	TPAP7343D-33FS4
電圧 / 電流モニター	INA226AIDGSR
アナログ入力	2 x アナログ入力（0 ~ 20 mAおよび0 ~ 10 Vに対応）
MOSスイッチ出力	2 x ソリッドステートリレー出力（MOS1 / MOS2、共通端子COM、最大DC 0～60 V / 2.5 Aのスイッチングに対応）
リレー出力	1 x 機械式リレー（SRD-5VDC-SL-C ）、 N.C / COM / N.O端子、AC 250 V @5 A / DC 28 V @5 A スイッチングに対応
I²Cアドレス設定	4P DIPスイッチ（設定可能なI²Cアドレス範囲：0x20 ~ 0x2F）
制御インターフェースタイプ	スイッチ出力 / 2 x 3Pリレー端子、1 x 6P 入力端子
取り付け方法	DINレール取り付け / 取り付け穴

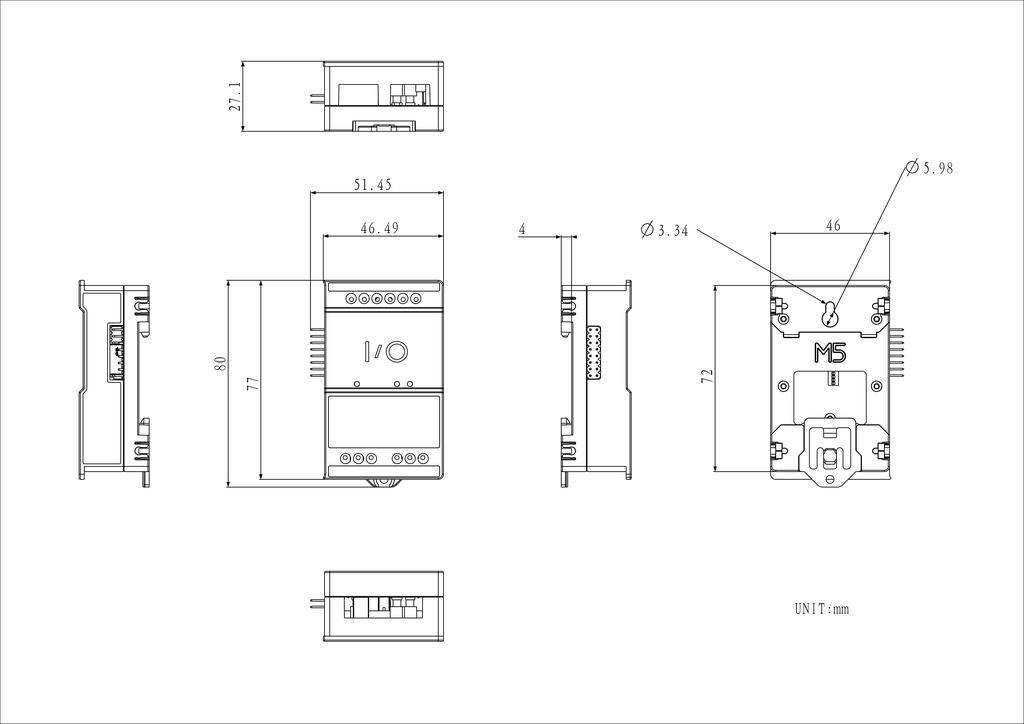

製品サイズ	51.4 x 80.0 x 27.1 mm
製品重量	62.1 g
