ATOMIC オーディオベース 3.5

Atomシリーズ用のオーディオ入力・再生が可能なベースです。ES8311コーデックとMEMSマイク、NS4150Bパワーアンプ、スピーカーが搭載され、24 bitの高解像度のオーディオ処理を実現します。

音声の送受信を同時に行う全二重通信に対応し、音声アシスタント、音声制御端末、スマートホーム用音声ゲートウェイ、音声対話デバイスなどのアプリケーションに適しています。

特徴

• オーディオ出力とマイク入力の両方をサポートする3.5 mmオーディオジャック（4極TRRS(CTIA)）が搭載されています。
• 24 bitの高解像度オーディオ処理が可能なES8311コーデックを採用。
• 音声の送受信を同時に行う全二重通信が可能です。
• 再生時や録音時に内蔵ソースと外部入出力を自動で切り替える機能を備えています。
• 高いS/N比とデジタル出力機能を備え、自動音声認識（ASR）用途に最適化されたMEMSマイクと1 Wスピーカーが搭載されています。

仕様

• オーディオコーデック：ES8311
• MEMSマイク：ME1502AM5G
• スピーカー：1 W@8 Ω NS4150B
• オーディオインターフェース：3.5 mmヘッドフォンジャック
  • 対応するオーディオプラグは4極CTIA配列となります。

• 電圧レギュレータ：TPS7A2033PDQNR
• GPIOエクスパンダ：PI4IOE5V6408ZTAEX
• 消費電流：1.83 mA（待機時）、26.46 mA（音量100%再生時）
• 製品サイズ：48.0 x 24.0 x 17.5 mm
• 製品重量：12.0 g

紹介動画

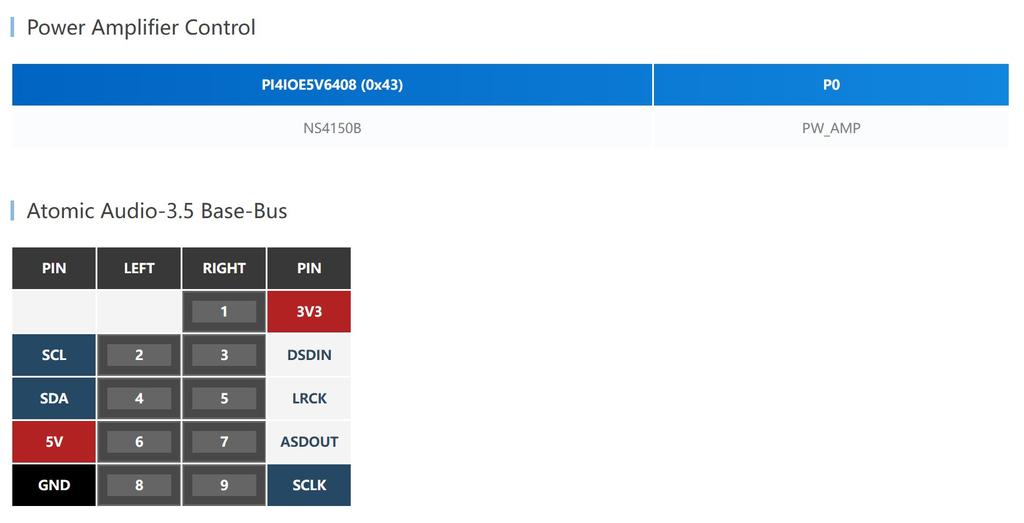

ピン配置

内容物

• 1 x Atomic オーディオベース 3.5
• 1 x 六角レンチ（1.5 mm）
• 1 x M2 x 8 mmネジ

資料

• ドキュメント
• 回路図
• ES8311データシート
