I2Cカウンタ基板

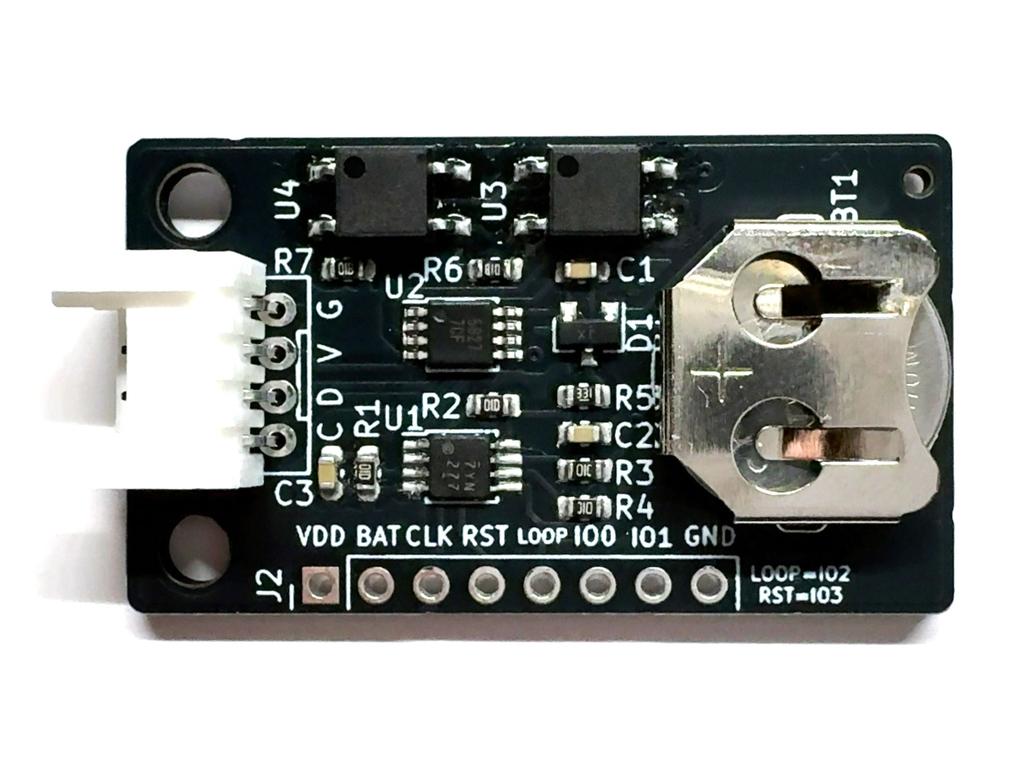

24bitのバイナリアップカウンタIC、S-35770を用いたカウンタ基板です。
本基板とスイッチ等と組み合わせて、ボタン押し回数や機器の使用回数、移動距離、ドアの開閉回数等をカウントすることが可能です。
必要な時にマイコンと本基板を接続してI2C経由でカウント数を読み出したりリセットすることが可能です。

特徴

• 本基板は24bitのバイナリアップカウンタIC、S-35770を用いたカウンタ基板です
• Grove互換コネクタのI2Cを介してカウント数を読み出すことが可能です
• 消費電力が非常に小さいため、基板搭載のCR1220電池で運用することも可能です
• CR1220の電池を搭載することで電源なしでもカウントやカウント値の保持ができます
• I2C GPIO、PCA9536を搭載しており、I2C経由でカウンタのリセットやLOOP(キャリーアウト信号)の取得が可能です
• カウント値の読み出し及びカウンタリセット操作のArduino向けのサンプルコードを用意しています

仕様

• 24bitのバイナリアップカウンタ(カウントアップ専用で、カウントダウン不可)
• カウント信号の最大入力周波数は1000kHz
• 本基板搭載のCR1220で数年程度、保持可能
  (環境や使用状況によっては短い場合があります)
• 通信時電源2.3V~5.0V
• 基板サイズ40mm x 22mm、固定穴M3x2 幅16mm

内容物

• I2Cカウンタ基板 x1
• CR1220電池 x1

使用例

資料

• サポートページ（配線図、ガーバーデータ、写真、ファームウェア、等）
  • 回路図

こちらの商品は、Crescentさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
