USBゲームパッド→GPIO+UART変換「かんたんUSBホスト」

USB ゲームパッドの入力を GPIO（オープンドレイン出力）と UART（シリアル）に変換するモジュールです。
GPIO では上下左右とボタン４つ、UART では加えてアナログスティックの傾き等も出力できます。
USB 関係はすべて内部処理してゲームパッドの状態のみを出力するので、Arduino 等のマイコンボードにも簡単にゲームパッドを接続できます。

特長

• ピン配置は 600mil（15.24mm）幅の 24 ピン DIP パッケージと同じですので、IC ソケットやブレッドボードに挿さります。
• USB HID 方式のゲームパッド（ゲームコントローラー、ジョイスティック）と XInput 方式のゲームパッドに対応しています。
• サポートページに対応確認済み機種リストがあります。
• 出力はオープンドレインのピンと UART です。両方を並行して使うこともできます。
• オープンドレインピンは上下左右とボタン４つを出力します。アナログスティックは上下左右に統合して出力します。
• UART は上下左右に加えてボタン 12 個までと、設定により十字キー、アナログトリガー、アナログスティックのそれぞれの値を出力します。
• USB ハブに対応しています。UART のみ、４台までのゲームパッドの入力を区別して出力します。
• ゲームパッドの入力状態が変わったときに UART 出力するモードと、ポーリングに応じて出力するモードがあります。

仕様

• 電源：5V 8mA（最大 50mA）＋ゲームパッド用電源（5V 最大 500mA）
• I/O電圧：3.3V（UART ポートを含む一部のピンは 5V トレラント）
• ゲームパッド台数：最大 4台
• ボーレート：9600bps（ほか 57600bps, 76800bps, 115200bps に変更可）
• 基板サイズ：約 45mm × 18mm（USB コネクタ含む）

使用例

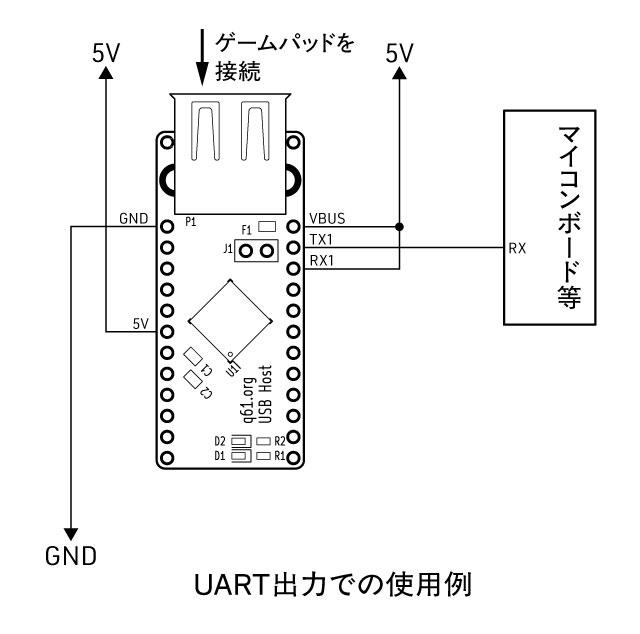

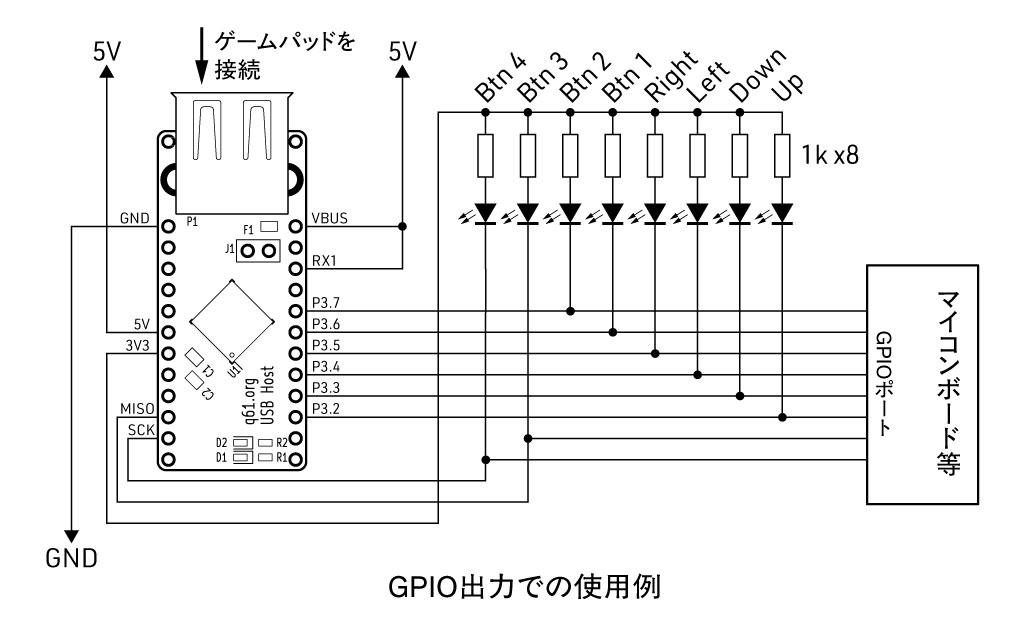

- 電源とゲームパッドを接続すると、GPIO と UART からゲームパッドの入力状態を出力します。
- 動作設定や UART のデータ出力形式は取扱説明書をご参照ください。
