スタックアダプター基板

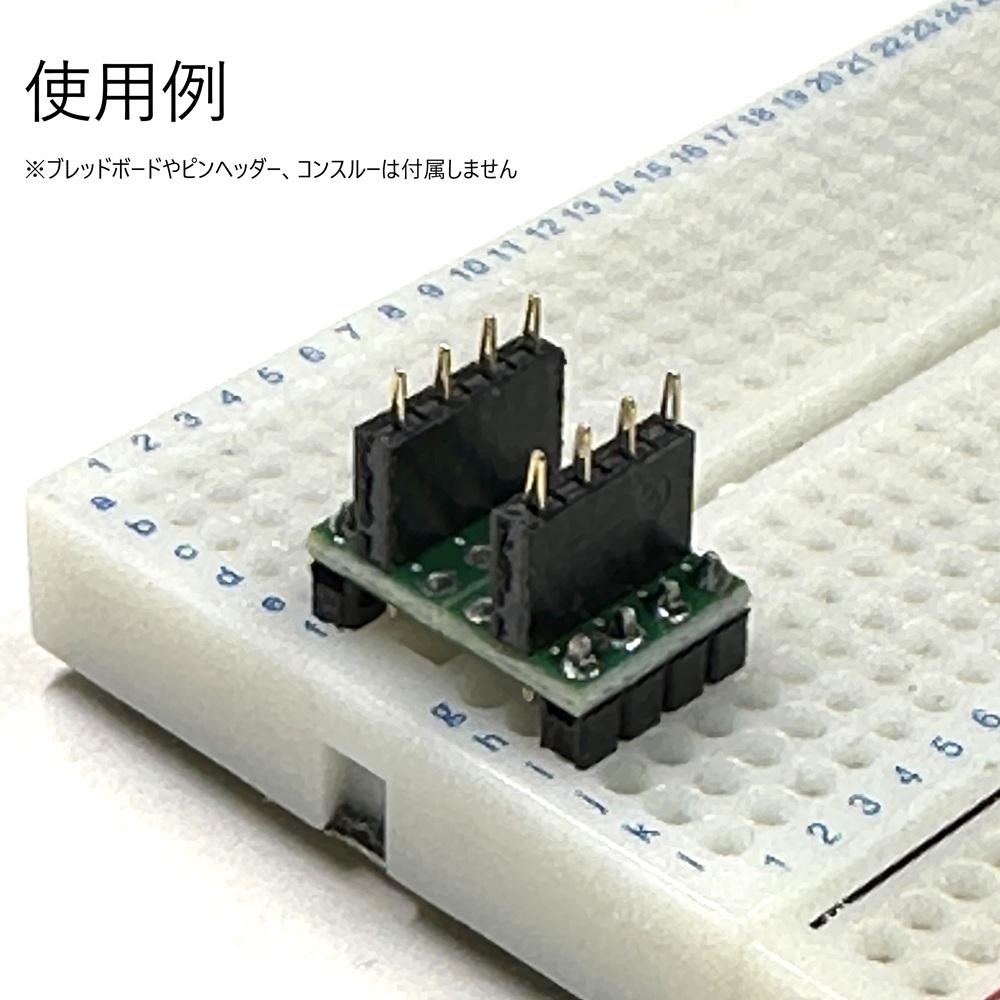

コンスルーを使った検査治具やDIP変換アダプターなどを作る時、２列のピンソケットをブレッドボードに挿したい時などに両面基板で隣のランドとつながっているユニバーサル基板があったら良いのにと思ったのでそんな基板を作りました。

特徴

• 独自連結パターン
  • 横３個のランドを連結したパターンを 4列 x 20行並べました
  • 連結は裏側だけなのでカットする場合でもやり易くなっています
• Vカット
  • 必要な分だけVカットラインで折って簡単に小さくできます
• 多くのDIPパッケージに対応
  • ２列のピンヘッダやピンソケットから600milの40P DIPや900milのESP32などに対応
  • １列なら20ピン、2列なら40ピンまで対応

仕様

• 横３個連結したランド X ４を基本としVカットラインを入れ４ X ５配列
• 連結は裏側のみ

内容物

• 1 x スタックアダプター基板

資料

• サポートページ
  パターン図、寸法図、他の使用例など

こちらの商品は、マイアクリエイトさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
