STEMMA QT/Qwiic互換 ADS7128搭載 8ch ADC/GPIOエクスパンダ

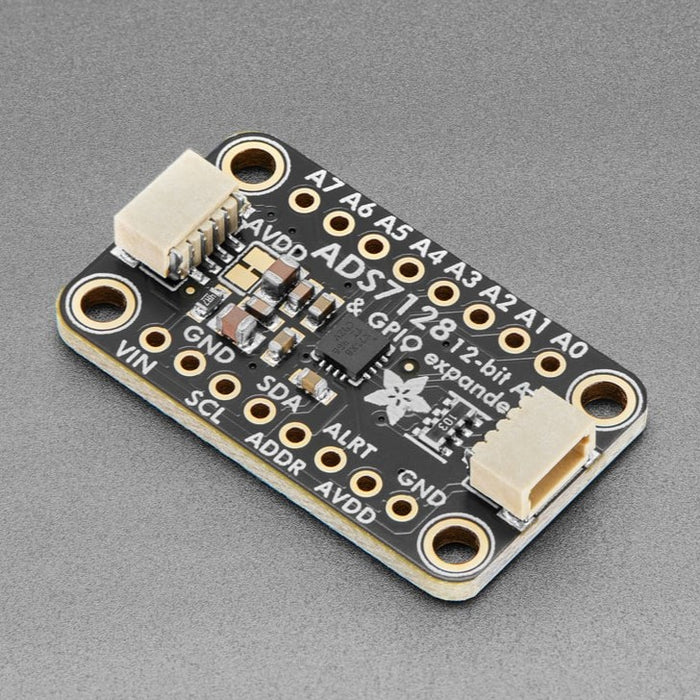

真の実効値（True RMS）を測定できる最大8チャンネル、12 bitのADCとI²C-GPIOチップの複合ICであるADS7128が実装されたコンパクトな基板です。

搭載されているADS7128は、ADCとして未使用のピンはGPIOとして設定でき、前段回路の切替などでデジタル入出力を要する回路をコンパクトに纏めることができます。これら機能の他にも、I²Cバス接続のADCとしては高速な140 ksps（最大）データレートやゼロクロス検出（ZCD）機能、CRC（cyclic redundancy check）など、極めて多機能です。

二つのSTEMMA QT / Qwiicコネクタによりデイジーチェーン接続が可能です（付属のピンヘッダでの使用も可能です）。

特徴

• 8チャンネルADCとGPIOの二つの機能をもつADS7128を搭載
  • チャンネル毎にアナログ入力、プッシュプルまたはオープンドレインのデジタル出力、あるいはデジタル入力のいずれかに設定可能
  • その他、極めて多機能なADCです
    • 真の実効値（True RMS）測定が可能
      • True RMS測定時の実用的な信号周波数はサンプリング定理により制約されます
    • ゼロクロス検出（ZCD）が可能
• 二つのSTEMMA QT / Qwiicコネクタで配線も容易
  • 性能を生かすためには、DV_DDとAV_DDを独立して扱えるピンヘッダでの接続をお勧めします
• 多くのマイコンボードから利用可能
  • Arduino （C/C++）、CircuitPython（Python 3）用ライブラリも用意
• コンパクトな基板（30.5 x 17.8 mm）

仕様

• ADS7128仕様（IC単体でのスペックであり、モジュールとしての性能ではありません）
  • 8チャンネルのADC/GPIOポート
    • チャンネル毎に、12 bitADC、デジタル入力ポート、デジタル出力ポート（オープンドレインまたはプッシュプル）
    • アナログウォッチドッグ機能（閾値をチャンネル毎に設定可能、過渡現象除去のためのイベントカウンター）
  • 本デバイスの読み書きや初期設定にCRC（cyclic redundancy check）を使い信頼性を上げることが出来ます。
  • プログラマブル平均化フィルターを搭載
  • 真の実効値（True RMS）機能
    • 16 bitでのRMS値出力
    • プログラマブルなRMS時間窓
  • ZCD（ゼロクロス検出）機能
    • 任意のアナログ入力に利用できるZCD機能
    • 内蔵の過渡現象除去機能とヒステリシス
    • 検出閾値をデジタル調整可能
  • I²Cインターフェース
    • 最大3.4 MHzでマイコンと通信可能
    • I²Cアドレスは設定可能
  • 動作電源電圧範囲
    • AV_DD：2.35～5.5 V
    • DV_DD：1.65～5.5 V
• その他仕様
  • I²C
    • 二つのSTEMMA QT / Qwiicコネクタ
    • プルアップ抵抗（10 kΩ）実装済

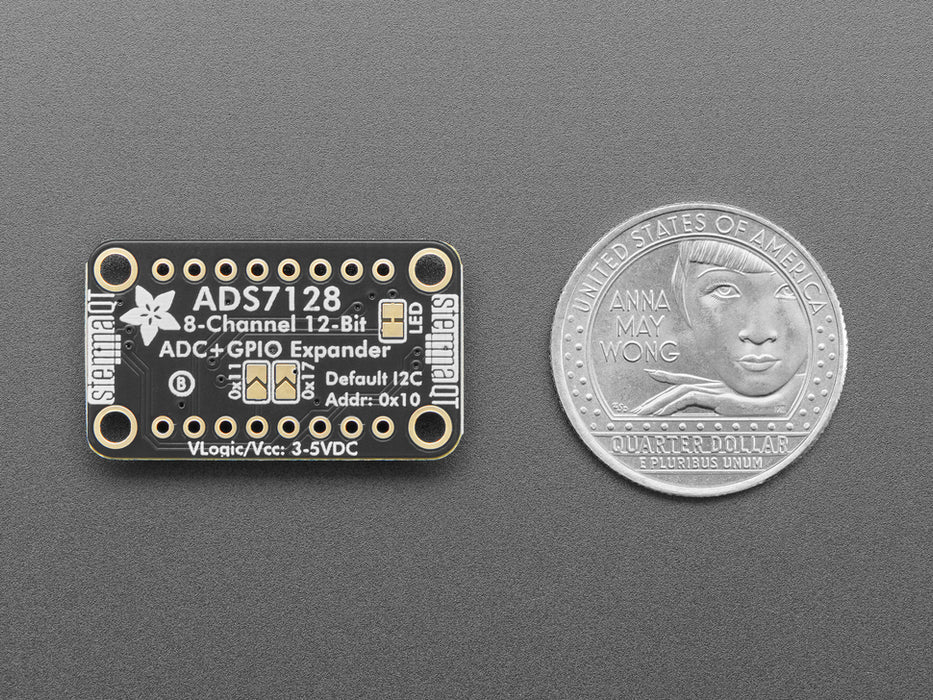

    • I²Cアドレスは0x10（デフォルト）、0x11、0x17から選択可能
  • 電源インジケータLED
  • 電源電圧：3～5 V
    • STEMMA QT / Qwiicコネクタでの接続時はDVDDからAVDDに接続
    • ピンヘッダでの接続時はDVDD、AVDDを別個に接続できます
  • 基板寸法：30.5 x 17.8 mm

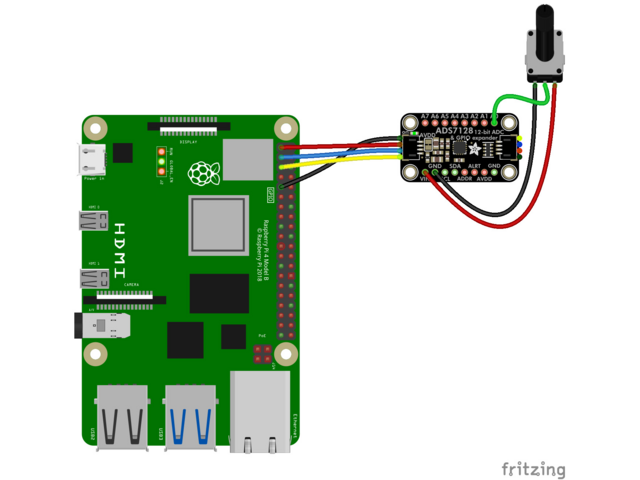

Raspberry Piとの接続イメージ

※Raspberry Pi本体やジャンパワイヤ、ポテンショメータは商品に含まれません

内容物

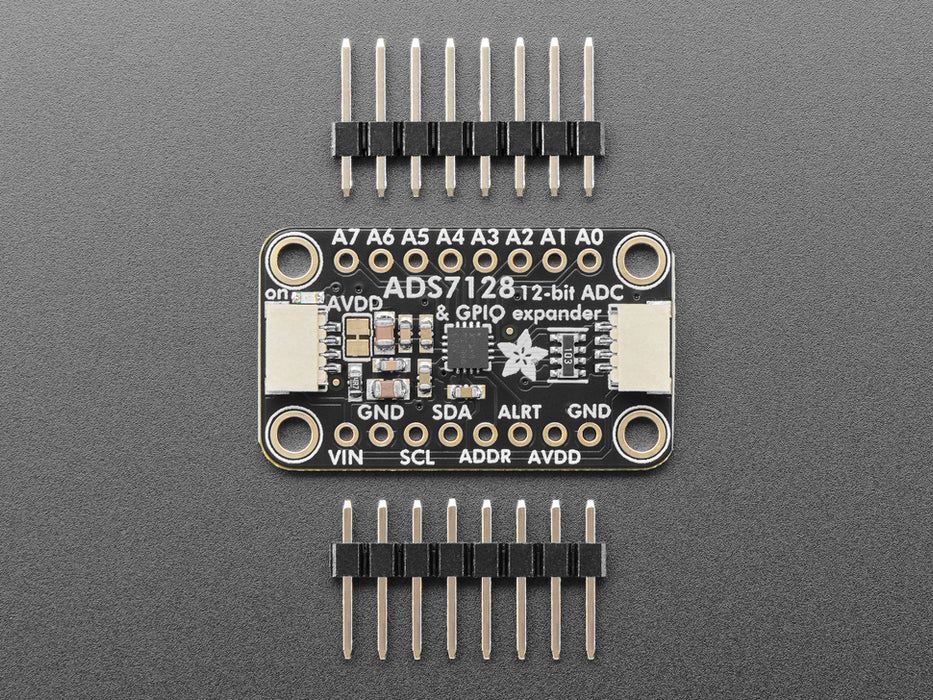

• 1 x STEMMA QT / Qwiic互換 ADS7128搭載 8チャンネル ADC/GPIO
• 1 x ピンヘッダ

資料

• 使用ガイド
• ADS7128データシート
• 回路図
• 寸法図（インチ表記）
