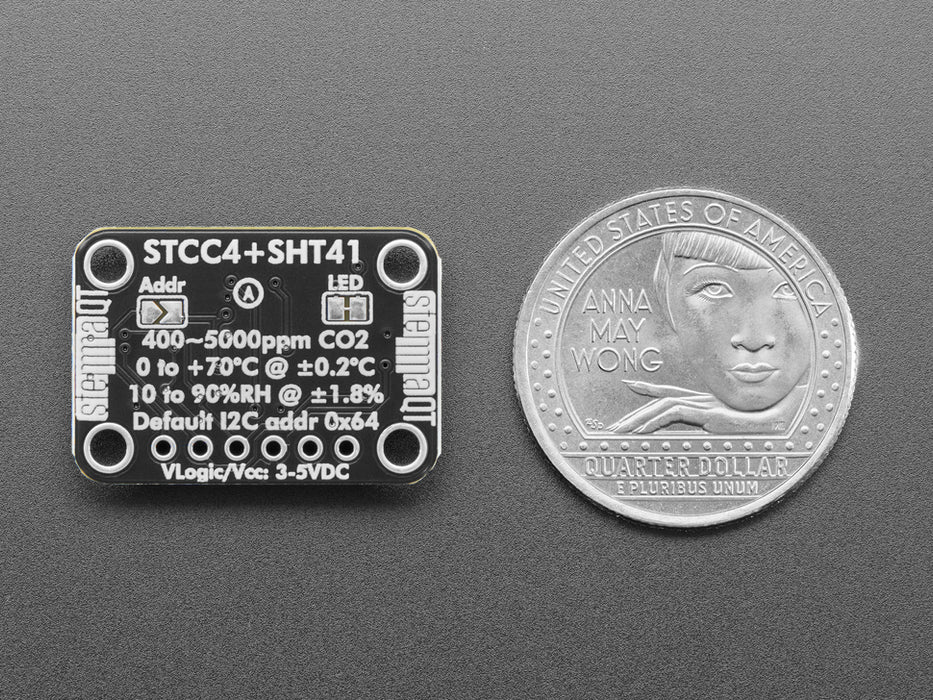

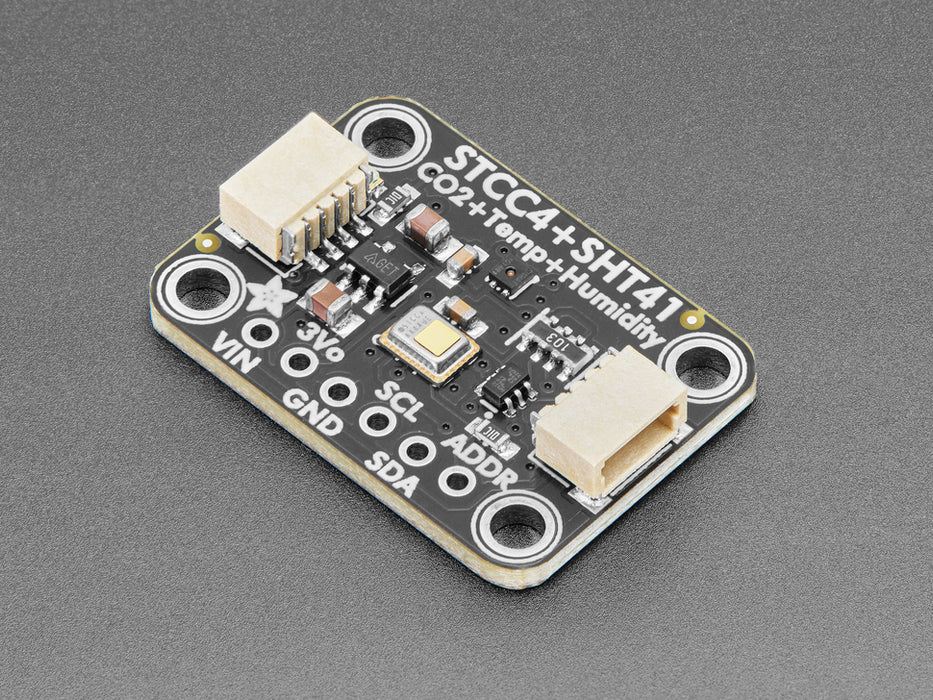

STEMMA QT/Qwiic互換 STCC4＆SHT41搭載 CO2/温湿度センサモジュール

STCC4とSHT41を組み合わせた、室内CO₂・温度・湿度モニタリング用モジュールです。わずか4 x 3 x 1.2 mmの超小型STCC4センサにより熱伝導率方式でCO₂濃度を計測し、SHT41により温度・湿度を同時に取得できます。STEMMA QT / Qwiicコネクタが搭載され、ハンダ付けなしでI²C接続が可能です。

特徴

• NDIRや光音響方式より小型・低コストな熱伝導率方式のCO2センサを搭載
• SHT41がSTCC4の2次I²Cポートに接続されているので、一つのライブラリでCO₂・温度・湿度をまとめて取得可能
• STEMMA QT / Qwiicコネクタ搭載により、ケーブル1本で接続が可能
• Arduino・CircuitPython/Python用ライブラリが用意され、Raspberry Piを含む各種マイコン・シングルボードコンピュータで使用可能
• ブレッドボード用にピンヘッダ付属、ハンダ付けしてプロトタイピングにも使用可能

仕様

• STCC4（CO₂センサ）

  • 計測方式：熱伝導率（TC）方式
  • CO₂計測精度：±（100 ppm + 10%）（400〜5,000 ppm）
  • インターフェース：I²C
  • 消費電流：100 µA未満（シングルショット計測モード時）
  • I²Cアドレス：0x64（デフォルト）/ 0x65
  • 注記：週1回程度屋外の空気（約400 ppm）にさらすことによる校正が必要

• SHT41（温湿度センサ）

  • 相対湿度精度：±1.8 %RH（代表値、25〜75 %RH）
  • 温度精度：±0.2℃（代表値、0〜75℃ ）
  • 電源電圧：3.3〜5 V
  • 平均消費電流：0.4 µA（計測レート1 Hz時）
  • 待機時消費電流：80 nA
  • 動作範囲：0〜100 %RH、−40〜125℃
  • I²Cアドレス：0x44
  • 結露環境での動作が可能
  • 可変出力ヒーター搭載
  • I²C高速モードプラス、CRCチェックサム
  • NISTトレーサブル、JEDEC JESD47準拠

内容物

• 1 x モジュール本体

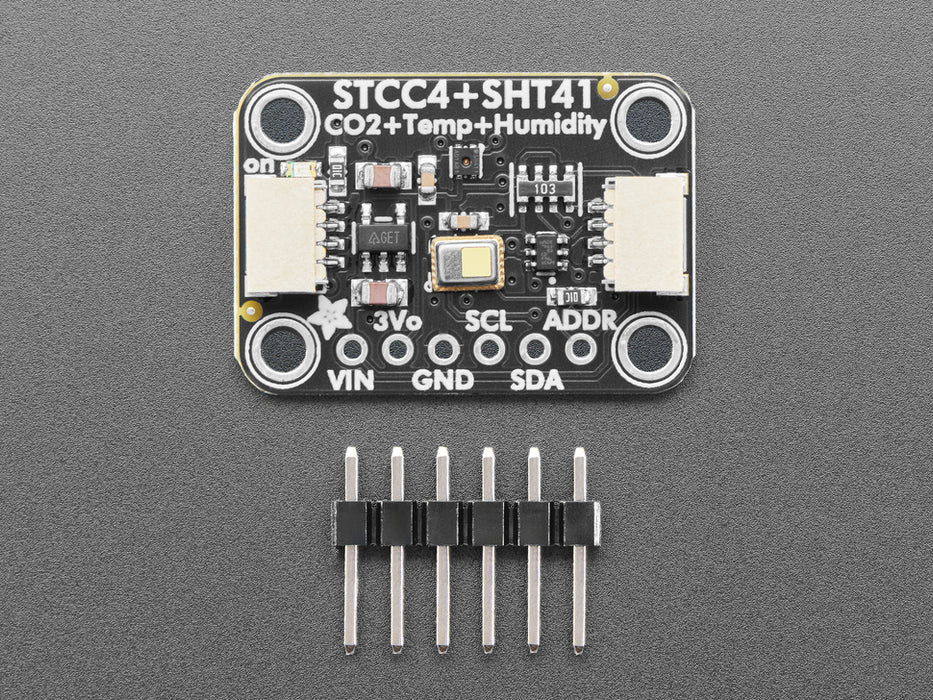

• 1 x ピンヘッダ

資料

• クイックスタートガイド
