Adafruit TCS3430(3)搭載環境光/三刺激値カラーセンサモジュール

Adafruit TCS3430(3)環境光三刺激値カラーセンサモジュールは、一般的なRGBカラーセンサを現代風にしたものです。 CIE XYZ とIR ダイオードセンサを使って、既存のカラースペースに合わせることができます。

センサモジュールは、従来のカラーセンサとは振舞いが少し異なります。センサは、波長 437 nm （X1）、574 nm（X2）、537 nm（Y）、434 nm（Z）にあり、ユーザは自らの用途に合わせてカラースペースアナライザを較正する必要があります。CIEとluxデータだけを出力したい場合にはOPT4048の方が高機能ですが、生のカウントデータだけが必要な場合には利用できるかもしれません。

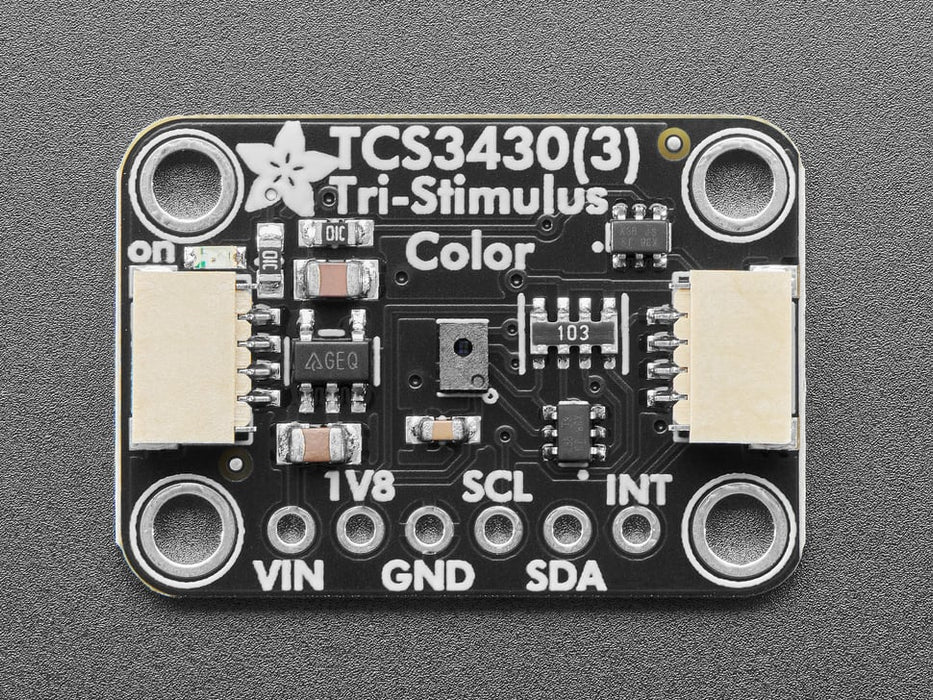

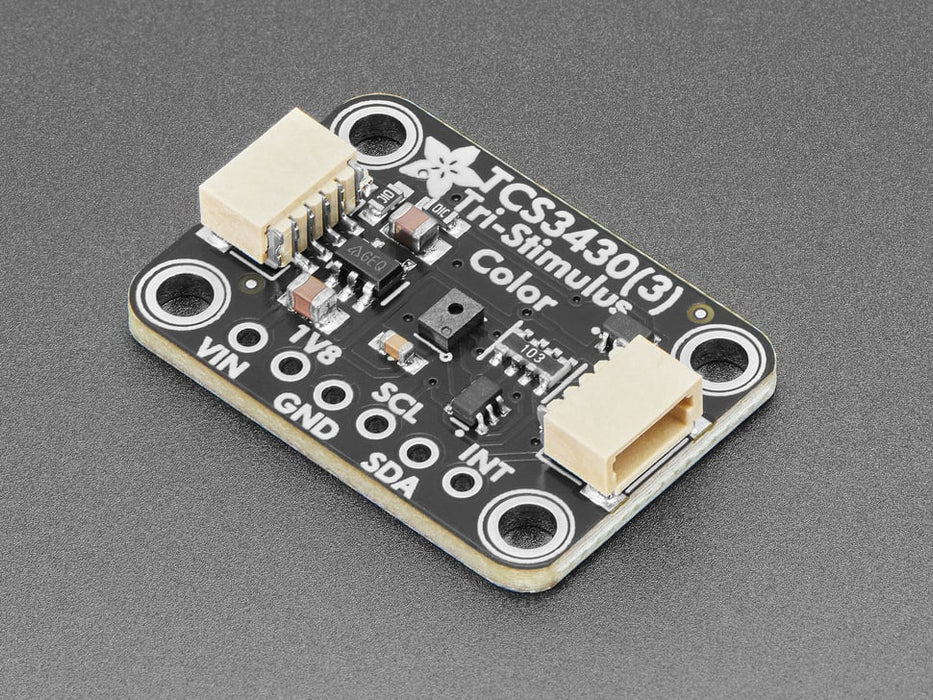

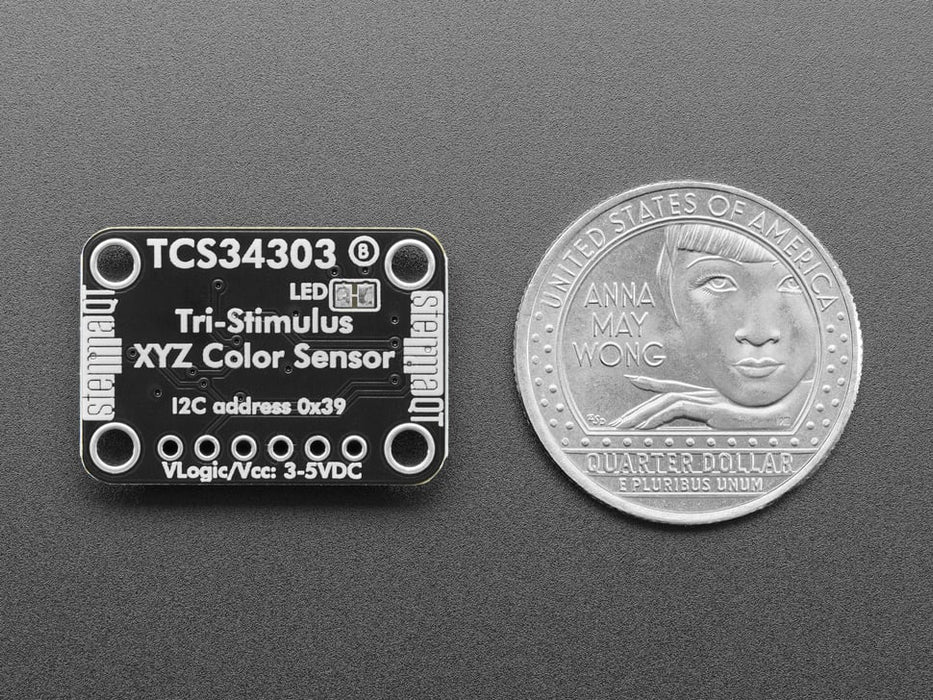

センサを使いやすくするために、TCS3430がサポート回路とともにブレークアウト基板に搭載され、ロジックレベル3.3 V （Feather/Raspberry Pi）でも5 V （Arduino/ Metro328）でも使用できます。さらにI²C対応なので、2線（及び電源とグラウンド）で簡単に接続できます。I²Cバス用にSparkFun のQwiic互換STEMMA QTコネクタも付属し、ハンダ付け不要です。

お好きなマイクロコントローラに接続して CircuitPython/PythonやArduinoドライバを使えばTCS34303と簡単に接続でき、XYZ+IR カラー読み取りが数分でできます。QTケーブルは別途お買い求めください。

資料

• 使用ガイド
• TCS3430 データシート
• TCS3430 Factory Calibration Procedure
• 回路図
