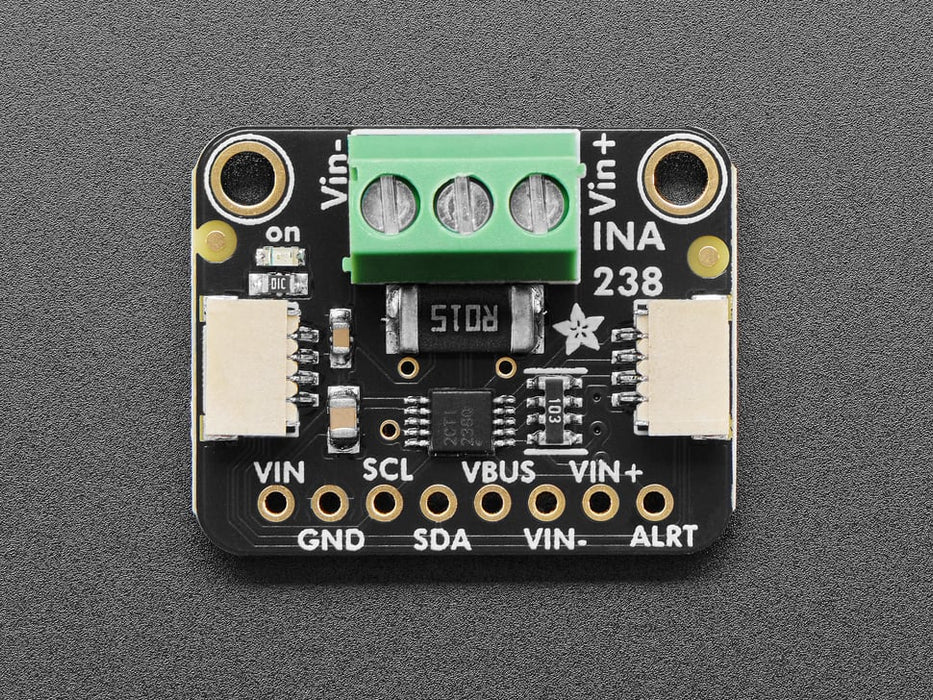

STEMMA QT - INA238搭載 16bit電力モニタモジュール

-0.3～85 V、最大10 Aの範囲でハイサイド/ローサイド直流電力を高精度に測定できる電力測定モジュールです。16 bit ADC と内蔵の15 mΩシャント抵抗を用い、電流・電圧・電力を同時計測し、自動計算した値をI²Cで出力します。-40 ℃～125 ℃ の動作温度範囲で0.7%未満の電力測定精度を実現し、アラートやオーバーサンプリング、ゲイン調整など柔軟な設定も可能です。

特徴

• 最大±85 VDCのハイサイド/ローサイド測定対応
• 16 bit ΔΣ ADCによる高分解能測定（高レンジ時0.15 mA/LSB、低レンジ時42 µA/LSB）
• 内蔵15 mΩ（公差±0.1 %）シャント抵抗で最大10 A（高レンジ）または2.75 A（低レンジ）測定
• 電流・電圧・電力を自動計算し I²C で出力
• 動作温度範囲–40～125 ℃で電力測定精度0.7%未満
• アラート、オーバーサンプリング、ゲイン設定など柔軟な設定が可能
• CircuitPython/Arduino/Raspberry Pi 等の 3 V/5 V ロジックの両方を使用可能
• STEMMA QT/Qwiic互換コネクタ搭載（ケーブルは別売です。）

仕様

• ADC 分解能：16 bit
• 電流モニタリング精度：
  • オフセット電圧：±5 µV（最大）
  • オフセットドリフト：±0.02 µV/℃（最大）
  • ゲイン誤差：±0.1 %（最大）
  • ゲイン誤差ドリフト：±25 ppm/℃（最大）
  • コモンモード除去比：140 dB（最小）
• 電力モニタリング精度：フルスケールで0.7 %未満（–40～125 ℃）
• コモンモードレンジ：–0.3～85 V
• バス電圧入力レンジ：0～85 V
• 入力バイアス電流：2.5 nA（最大）
• 温度センサ精度：±1 ℃（25 ℃）
• アラート応答時間：75 µs
• プログラム可能な時間変換および平均化設定対応
• 基板寸法：25.4 x 20.32 mm

資料

• 使用ガイド
• 公式Arduinoライブラリのリポジトリ
