大型プッシュプルソレノイド（12 V DC）

本体の長さ40 mmで、リターンスプリング付きのキャプティブアーマチュアを備えた12 VDC駆動の大型ソレノイドです。

ソレノイドは基本的に電磁石です: 中央にアーマチュア（金属製スラグ）が付いた銅線の大きなコイルから構成されます。 コイルに通電すると、スラグがコイルの中心に引き込まれ、ソレノイドを引っ張ったり押したりできます。

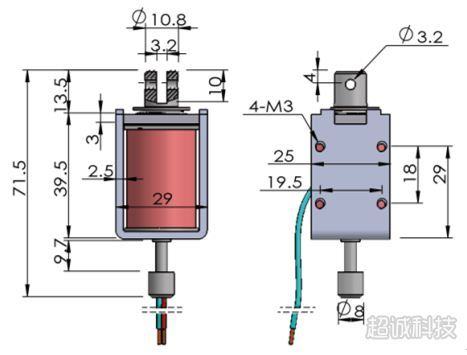

このソレノイドは、本体の長さ40 mmとリターンスプリング付きのキャプティブアーマチュアを備えた強力なものです。つまり、最大12 VDC で作動させるとソレノイドが移動し、電圧が切れるとスプリングが元の位置に戻ります。 低価格のソレノイドでは、プッシュタイプのみまたはプルタイプのみで、キャプティブアーマチュアがないか、リターンスプリングがないものがほとんどです。 このソレノイドには底部に4 x M3ネジ穴あり、簡単に取り付けられます。

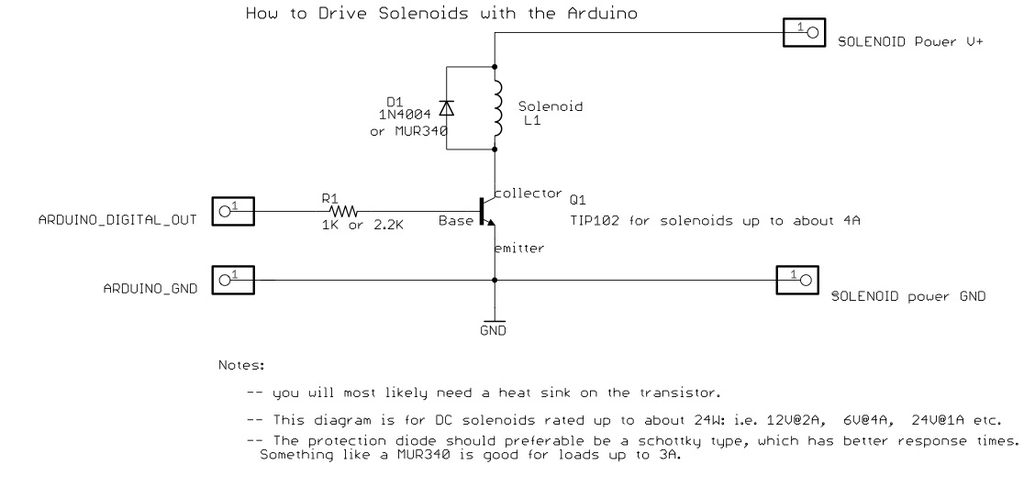

ソレノイドを駆動するには、パワートランジスタとダイオードが必要です。Arduinoまたは他のマイクロコントローラへの配線方法については、この図を確認してください。

ソレノイドを駆動するには良好な電源が必要です。大電流（約250 mA）がソレノイドに流れ、電磁石を給電します。 9 Vバッテリーを電源にしようとしないでください。

仕様

• 12 VDC動作（電圧が低いと動作が弱く/遅くなることにご注意ください）
• 消費電流 約300 mA
• 10 mm長のプッシュプルタイプ
• DCコイル抵抗： 約12 Ω
• 起動力：6 N （12 VDC/50% デューティサイクル）
• 144 g

資料

• ソレノイド駆動回路図
