EL15 小型直流電子負荷

電子機器の試験・評価用途向けに設計された、高性能かつポータブルな小型DC電子負荷装置です。主に、負荷条件をシミュレートするために使用され、直流電源、DC/DCコンバータ、充電器、バッテリー、その他の電子機器の性能試験と検証用に最適化されています。

特徴

• 大電力に対応：最大150 W（0.1～60 V、0～12 A）
• 配線が簡単に行える4 mm 金メッキバナナジャック
• 高精度な検査を実現するリモートセンス入力
• 多様な測定モードに対応
  • 基本測定：定電圧（CV）、定電流（CC）、定抵抗（CR）、定電力（CP）
  • バッテリー測定：容量試験（CAP）、DC内部抵抗測定（DCR)
  • 電源測定：ダイナミックテスト（DT）、オートテスト（AUTO）
  • アドバンスド測定：シーケンステスト（LIST)、スキャンテスト（SCAN）
• 堅牢で信頼性の高い6種類の保護機能
• クリアで直感的な表示を可能にする1.9インチIPS液晶画面
• 高品質で耐久性のあるフルアルミニウム製CNC加工ケース
• ファームウェアアップグレード機能
• 電力レベルに応じて輝度変化する負荷入力カラーLED インジケータ
• 静音でエネルギー効率の高い13,000 RPMデュアルファンによる放熱

仕様

基本測定

動作モード	説明
定電流モード(CC)	入力電圧によらず、負荷に一定の電流を流すモード
定電圧モード (CV)	入力電圧を一定にするよう、負荷に電流を流すモード
定抵抗モード (CR)	入力電圧に応じて負荷に流れる電流を動的に調整し、負荷を一定の値の抵抗にするモード
定電力モード(CP)	入力電圧に応じて負荷に流れる電流を動的に調整し、電力消費量を一定にするモード

測定モード

バッテリー測定モード
容量テスト（CAP）	定電流放電により放電時間と電流値を記録し、バッテリー/エネルギー貯蔵デバイスの実容量を計算。バッテリー容量の評価、エネルギー貯蔵デバイスの検査、バッテリー劣化分析、製品品質検査に適用可能。
直流内部抵抗測定（DCR）	プリセットされた負荷電流間の電圧変化から電力特性、出力性能、健全性（SOH）評価の主要パラメータを計算。
電源測定モード
ダイナミックテスト（DT）	電流レベルを動的に変え、現実世界の負荷変動をシミュレートし、電源の応答速度、効率、信頼性、安全性を評価。
オートテスト（AUTO）	初期/定格/終了/ステップ電流を設定し、ワンクリックで定格電力、定格電圧から最大電流、最大電力、負荷変動率まで、包括的な測定結果を自動的に提供。
アドバンスド測定モード
シーケンステスト（LIST）	10の電流/期間パラメータを蓄積して複数条件下の複雑な検査を実施。典型的にはダイナミック性能試験、自動検証、生産ラインの品質管理などで利用。
スキャンテスト（SCAN）	小電流、大電流、立ち上がり/立下り時間を設定して、検査対象デバイスの動的応答性能検査を実現。

ローカル測定とリモート測定

ローカル測定	テスト対象の負荷と電源の間をプラス/マイナスの負荷ワイヤ2本のみで接続。

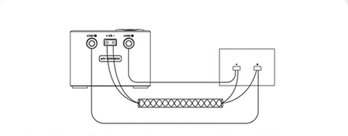

リモート測定	テスト対象の負荷と電源の間を電流伝送用にプラス/マイナスの負荷ワイヤ2本と、テスト対象の電源の実際の出力電圧を検出するリモート補償ワイヤをXT30オスコネクタで接続。

注意：リモート測定とローカル測定の切り替えにはシステム設定で対応オプションを選択してください。

用途

• 電源性能/エージングテスト
• 充電器性能/エージングテスト
• モバイルバッテリー容量/内部抵抗テスト
• バッテリー容量/内部抵抗テスト

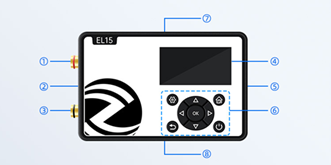

外観

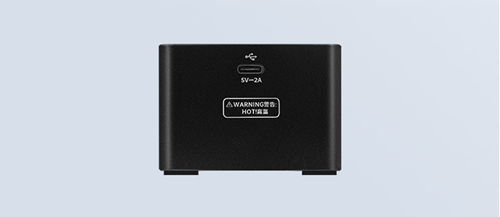

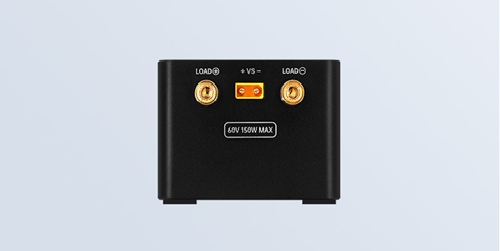

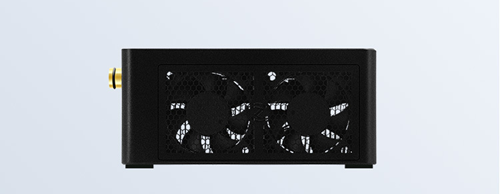

4 mm 負荷入力ポート プラス（+）赤 リモートセンス入力ポート（XT30 オスコネクタ） 4 mm 負荷入力ポート マイナス（-）青 1.9インチIPS液晶画面 USB TYPE-C 電源入力ポート マルチファンクションキーボード 放熱排気口 放熱吸気口

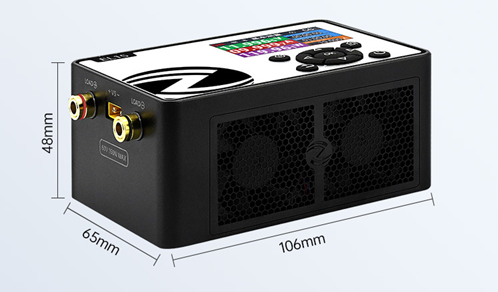

寸法

内容物

• 1 x EL15 小型直流電子負荷
• 1 x USB ケーブル - Type-C
• 1 x XT30U-F メスコネクタ
• 1 x ワニ口クリップ電源ケーブル - 赤
• 1 x ワニ口クリップ電源ケーブル- 黒

資料

• 製品マニュアル V1.3（PDFファイル）
• ユーザマニュアルダウンロードページ
  • 公式のファームウェアにはBluetooth機能が実装されていますが、本製品は工事設計認証（いわゆる技適）を取得していないため、無線機能を削ったJP版ファームウェア（ATKファイル）をお使いください。
• ALIENTEK特設ページ
