FNIRSI-TSG-6020
SKU 11188

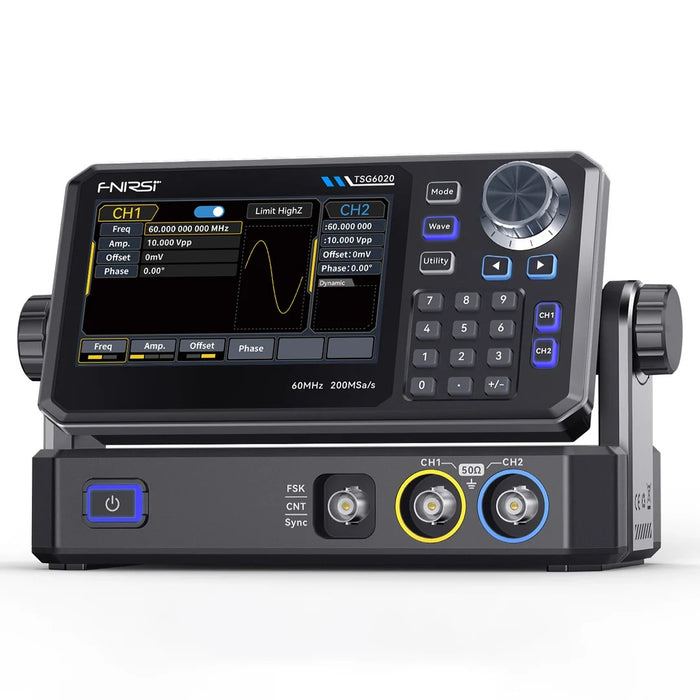

FNIRSI TSG-6020 2ch ファンクションジェネレータ

送料区分: 650

商品コード: FNIRSI-TSG-6020

発売日: 2026-05-28

在庫数: 4

短いURL: ssci.to/11188

¥33,000 （税込）
¥33,000 - ¥33,000
¥33,000

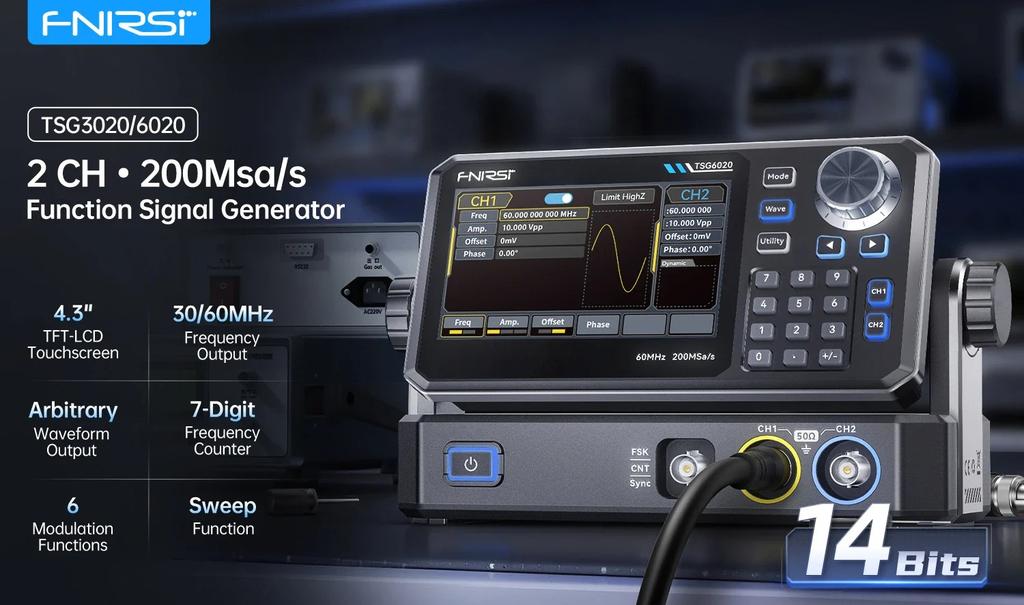

DDS技術、200 MSa/sのサンプリングレート、14 bitの分解能を備えた2チャンネル任意波形発生器です。最大60MHzまで波形、デューティサイクル、エッジタイミングを柔軟かつ正確に制御できます。研究開発、教育、自動テストシステムや音響合成などに最適です。またコンパクトでUSB Type-Cで給電できることから持ち運びも容易です。


特徴

  • 2チャンネル出力
    • 設定できる振幅は負荷や周波数により変わります：
      • 2 mVpp～20 Vpp：ハイインピーダンス、＜10 MHz
      • 2 mVpp～10 Vpp：ハイインピーダンス、＞10 MHz
      • 1 mVpp～10 Vpp：50Ω、＜10 MHz
      • 1 mVpp～5 Vpp：50Ω、＞10 MHz
  • 14 bit分解能で200 Mサンプル毎秒を実現
    • 高忠実度・低歪の波形を出力できます
  • 標準的な波形（正弦波、方形波、ノコギリ波、パルス波、ノイズ、DC）の他、ユーザー定義の任意波形にも対応
  • ゼロサージテクノロジーにより1 %以下のオーバーシュート、13.5 ns以下の立ち上がり / 立ち下り時間を実現
  • バリポイントテクノロジーにより1 µSa/s～200 MSa/sのサンプリングレートで、点ごとの任意波形出力が可能となり、低ジッタ（< 200 ps）で波形の細部まで忠実に再現
  • AM、FM、PM、FSK、ASK、PSKといった各種変調が可能、デジタル通信や無線の試験にも適しています
  • 周波数スイープ機能は線形/対数モードと1 ms〜500 sまでのスイープ時間を設定できます
  • 7桁周波数カウンタ機能は100 mHz〜100 MHzのTTLレベル信号の周波数、周期、デューティ比を±51 ppmの精度で測定できます
  • 1 mVpp〜10 Vpp（50Ω負荷）出力時に位相ノイズ-125 dBc/Hz以下（出力10 MHzオフセット10 kHz時）、高調波歪-40 dBc未満（30～60 MHz出力時）と高精度な出力信号
  • タッチスクリーン搭載4.3インチTFTディスプレイと物理ボタンの組み合わせにより、直感的な操作と迅速なパラメータ調整が可能
  • リアルタイムの波形プレビューとステータス表示を画面上に表示できるので、設定時や操作時に明確なモニタリングが可能
  • チャンネル分離、接地安全性、TTLレベルの同期 / 出力を含む堅牢な出力保護機能により、安定した性能を実現
  • アルミ製ヒートシンクと静音ファンを備えた高性能冷却システムにより、長時間の使用時でも安定して動作します
  • 不揮発性メモリには最大24種類の任意波形を保存でき、瞬時に呼び出すことができます。
  • 連続出力、ゲート出力、変調、スイープなど、複数の動作モードをサポートし、自動テストシステムに最大限の柔軟性を提供します。
  • コンパクトサイズで、USB Type-Cケーブルで給電できることから持ち運びが容易です。
    • 外形寸法（参考値）：172 x 90 x 68 mm
    • 電源入力：DC 5 V、2 A（消費電力 10 W未満）

仕様

基本仕様
基本仕様 チャンネル数 2チャンネル
最高周波数 60 MHz
サンプリングレート 200 MSa/s
出力波形 正弦波、方形波、ノコギリ波、パルス波、ノイズ、DC、任意波形
動作モード ゲート出力、連続出力、変調、周波数スィープ
変調方式 AM、FM、PM、FSK、ASK、PSK
スイープの種類 線形モード/対数モード
信号特性
正弦波 出力周波数 1 μHz～60 MHz
分解能 1 μHz
精度 ±50 ppm（製造後90日以内）、±100 ppm（製造後1年以内、保管温度18～28℃）
高調波歪
（代表値）		 DC～5 MHz -60 dBc
5～30 MHz -50 dBc
30～60 MHz -40 dBc
全高調波歪 ＜ 0.2 %（DC～20 kHz）
スプリアス
（非調波・代表値）		 ＜10 MHz <-70 dBc
10 MHz＜ <-70 dBc
位相ノイズ（10 MHz・代表値） -125 dBc（0 dBm、10 kHzオフセット）
方形波 出力周波数 1 μHz～24 MHz
分解能 1 μHz
立上り / 立下り時間 13.5 ns（代表値。1 kHz、1 Vpp）
オーバーシュート 1 %（代表値）
デューティ比 0.01～99.9 %（周波数設定による制約あり）
シンメトリー（デューティ比50 %時） 1 ns + 周期の100 ppm
ジッタ（1 MHz、
1 Vpp、50Ω負荷での代表値）		 DC～5 MHz 2 ppm + 200 ps
5 MHz～ 200 ps
ノコギリ波 出力周波数 1 μHz～20 MHz
分解能 1 μHz
線形性 3 % ±2 mV（代表値。1 kHz、1 Vpp、50 %シンメトリー）
シンメトリー 0.0～100.0 %（周波数設定による制約あり）
パルス 出力周波数 1 μHz～24 MHz
分解能 1 μHz
パルス幅 17 ns以上
可変エッジ 12 ns以上
オーバーシュート 2 %以下（代表値。1 Vpp）
ジッタ 150 ps
ガウスノイズ 帯域幅 60 MHz（-3 dB、代表値）
DCオフセット 9.999 V
レンジ（ピーク AC+DC） ±10 V（ハイインピーダンス）
オフセット精度 オフセット設定の±3 % ± 増幅設定値の± 6 % ±2 mV
任意波形 出力周波数 1 μHz～10 MHz
分解能 1 μHz
メモリ長 4 kpts
垂直軸分解能 14 bit（符号含む）
サンプリングレート 200 MSa/s
最小立上り / 立下り時間 20 ns未満（代表値）
ジッタ DDSモード：5 ns ± 150 ps、逐点モード：±150 ps
不揮発性メモリへの保存 24波形
その他出力特性
出力特性 増幅レンジ 1 mVpp～5 Vpp（60 MHz以下、50Ω負荷）
確度（1 kHz正弦波） ±(設定値の5 % + 2 mVpp)
フラットネス
（1 kHz 正弦波、1 Vpp、
50Ω負荷 基準）		 100 kHz以下 ±0.1 dB
20 MHz以下 ±0.3 dB
30 MHz以下 ±0.5 dB
40 MHz以下 ±0.6 dB
60 MHz以下 ±0.8 dB
波形出力 インピーダンス 50Ω（代表値）
対地最大電圧 最大42 Vpk
プロテクション 出力保護機能
変調特性
AM キャリア波形 正弦波、方形波、ノコギリ波、任意波形
変調波形 正弦波、方形波、ノコギリ波、パルス波、ノイズ、任意波形
変調周波数 2 mHz～200 kHz
変調深度 0 %～120 %
FM キャリア波形 正弦波、方形波、ノコギリ波、任意波形
変調波形 正弦波、方形波、ノコギリ波、パルス波、ノイズ、任意波形
変調周波数 1 μHz～200 kHz
周波数偏差 DC～30 MHz（UTG-962）
PM キャリア波形 正弦波、方形波、ノコギリ波、任意波形
変調波形 正弦波、方形波、ノコギリ波、パルス波、ノイズ、任意波形
変調周波数 2 mHz～200 kHz
位相偏差 0°~360°
FSK キャリア波形 正弦波、方形波、ノコギリ波、任意波形
ソース 内部/外部
変調波形 方形波（デューティ比50%）
キー周波数 2 mHz～100 kHz
スイープ特性 キャリア波形 正弦波、方形波、ノコギリ波、任意波形
スイープの種類 線形モード/対数モード
スイープ時間 1 ms～500 s ±0.1%
周波数カウンタ
周波数カウンタ 入力レベル TTLレベル
周波数範囲 100 mHz～100 MHz
確度 ±51 ppm
測定分解能 7桁
カップリング DC
同期信号
同期信号 出力レベル TTLレベル
出力周波数 1 μHz～2 MHz
出力インピーダンス 50Ω（代表値）
カップリング DC
トリガー入力
トリガー入力 入力レベル TTLレベル
入力インピーダンス 10 kΩ超、DCカップリング

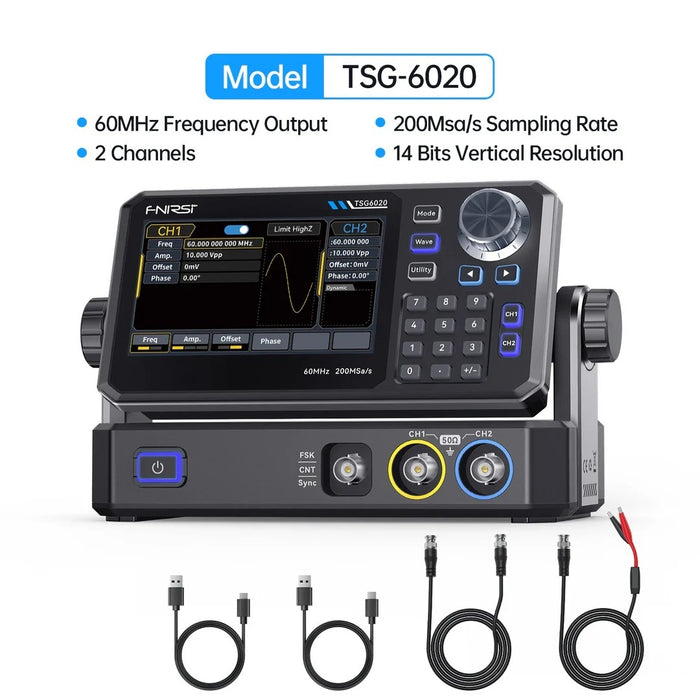

内容物

  • 1 x FNIRSI TSG-6020 2ch ファンクションジェネレータ 本体
  • 1 x USB 給電用ケーブル（Type-Cプラグ - Type-Aプラグ）
  • 1 x USB データケーブル（Type-Bプラグ - Type-Aプラグ）
  • 1 x 信号用ケーブル（BNC - BNC）
  • 1 x 信号用ケーブル（BNC - ワニ口クリップ）
  • 1 x 取扱説明書（中国語・英語）

※ USB ACアダプタは商品に含まれません。別途御用意ください。
※ 本機は2チャンネル機ですが、付属する信号用ケーブルはBNC-BNCとBNC-ワニ口クリップが各1本です。必要に応じて別途御用意ください。
