Waveshare 7インチタッチスクリーン開発ボード（RP2350B、PSRAM 2MB）
送料区分: 650
商品コード: WAVESHARE-33488
発売日: 2026-03-23
在庫数: 0
短いURL: ssci.to/10962
Waveshare社が設計した高性能・高集積のマイクロコントローラ開発ボードです。大容量フラッシュメモリとPSRAMを内蔵し、7インチの静電容量式タッチスクリーン搭載LCD、TFカードスロット、PIO-USBなどを備え、各種通信インターフェースと組み合わせることで開発と製品への統合を容易にします。
特徴
- 英国Raspberry Pi社設計のRP2350Bマイクロコントローラチップを採用
- 独自のデュアルコアおよびデュアルアーキテクチャ：デュアルARM Cortex-M33またはデュアルHazard3 RISC-Vプロセッサ、最大150 MHz動作
- 520 KBのスタティックRAMを内蔵
- 低電力スリープモードと休止モード
- USB経由の大容量ストレージを使用したドラッグ&ドロッププログラミング
- 高精度クロックとタイマーをオンチップで搭載
- チップ温度をリアルタイムで監視する内蔵温度センサ
- カスタム周辺機器サポート用の 12 × プログラマブル I/O (PIO) ステート マシン
- オンボード16 MBフラッシュと2 MB PSRAMを搭載
- デバイスとホストをサポートするUSB 1.1ポートは、使いやすいType-Cコネクタを採用
- ディスプレイにオンボード7インチ静電容量式タッチLCDを採用
- 解像度800 × 480 px、65000色
- 美しい表示と広視野角170 °のIPSパネル
- タッチパネルは5点静電容量式タッチコントロールをサポート
- 5点マルチタッチ
- I2Cインターフェース接続
- 豊富なインターフェースを搭載
- TFカードスロット
- 二つのType-Cコネクタ採用USB 2.0ポート
- USBポート：RP2350BのUSB_DP、USB_DMピンに接続
- PIO-USBポート：RP2350BのGPIO 42、GPIO 43ピンに接続
- センサー用コネクタ（3P）：A/D変換、電源
- CANコネクタ(2P)：CAN信号線
- I2Cコネクタ（4P）：I2C信号線、電源
- UARTコネクタ(4P）：TxD（GPIO 16）、RxD（GPIO 17）、電源線
- RS485コネクタ（2P）：RS485（半二重）信号線
- デバッグコネクタ：SWCLK、SWDIO、GND
- 3.7 Vリチウムイオン電池用端子
- コネクタ：MX 1.25 mmピッチ、2P
- 充放電共に可能
- 充電電流：最大500 mA
- ステータスLED（満充電、充電中、電源）
- リセット及びブートボタン
仕様
- ディスプレイ部
- 制御チップ：ST7262
- ディスプレイ寸法：154.88 x 86.72 mm
- パネル方式：IPS
- パネル解像度：800 x 480 px
- 視野角：170 °
- MCUとの接続：RGB（16 bitカラー）
- タッチパネル部
- 制御チップ：GT911
- マルチタッチ：5点
- MCUとの接続： I2C
- MCU部
- MCU：RP2350B
- フラッシュメモリ：16 MB
- PSRAM：2 MB
- CANコントローラ：XL2515
- CANトランシーバ：SIT65HVD230

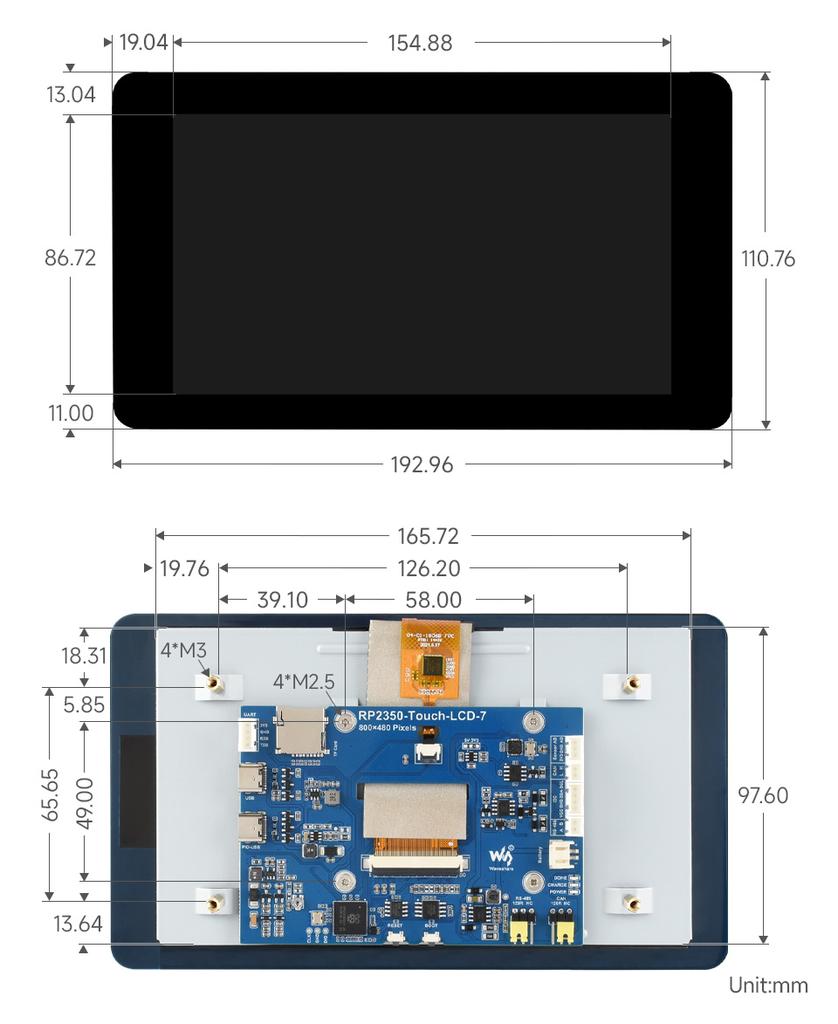

- 外形寸法：192.96 x 110.76 mm
RP2350B I/Oアサイン状況
| RP2350B | LCD | TF card | CAN | その他 |
|---|---|---|---|---|
| GPIO0 | QSPI SS2 | |||
| GPIO1 | XL2515 INT | |||
| GPIO2 | XL2515 SCLK | |||
| GPIO3 | XL2515 MOSI | |||
| GPIO4 | XL2515 MISO | |||
| GPIO5 | XL2515 CS | |||
| GPIO6 | TP SDA | SDA | ||
| GPIO7 | TP SCL | SCL | ||
| GPIO8 | TXD1 | |||
| GPIO9 | RXD1 | |||
| GPIO10 | SDIO SCK | |||
| GPIO11 | SDIO CMD | |||
| GPIO12 | SDIO D0 | |||
| GPIO13 | SDIO D1 | |||
| GPIO14 | SDIO D2 | |||
| GPIO15 | SDIO D3 | |||
| GPIO16 | TXD0 | |||
| GPIO17 | RXD0 | |||
| GPIO18 | TP INT | |||
| GPIO19 | TP RST | |||
| GPIO20 | LCD DE | |||
| GPIO21 | LCD VSYNC | |||
| GPIO22 | LCD HSYNC | |||
| GPIO23 | LCD PCLK | |||
| GPIO24 | LCD B3 | |||
| GPIO25 | LCD B4 | |||
| GPIO26 | LCD B5 | |||
| GPIO27 | LCD B6 | |||
| GPIO28 | LCD B7 | |||
| GPIO29 | LCD G2 | |||
| GPIO30 | LCD G3 | |||
| GPIO31 | LCD G4 | |||
| GPIO32 | LCD G5 | |||
| GPIO33 | LCD G6 | |||
| GPIO34 | LCD G7 | |||
| GPIO35 | LCD R3 | |||
| GPIO36 | LCD R4 | |||
| GPIO37 | LCD R5 | |||
| GPIO38 | LCD R6 | |||
| GPIO39 | LCD R7 | |||
| GPIO40 | BAT ADC | |||
| GPIO41 | LCD RST | |||
| GPIO42 | PIO-USB DP | |||
| GPIO43 | PIO-USB DN | |||
| GPIO44 | LCD BL | |||
| GPIO45 | LCD EN | |||
| GPIO46 | XL2515 RST | |||
| GPIO47 | AD |

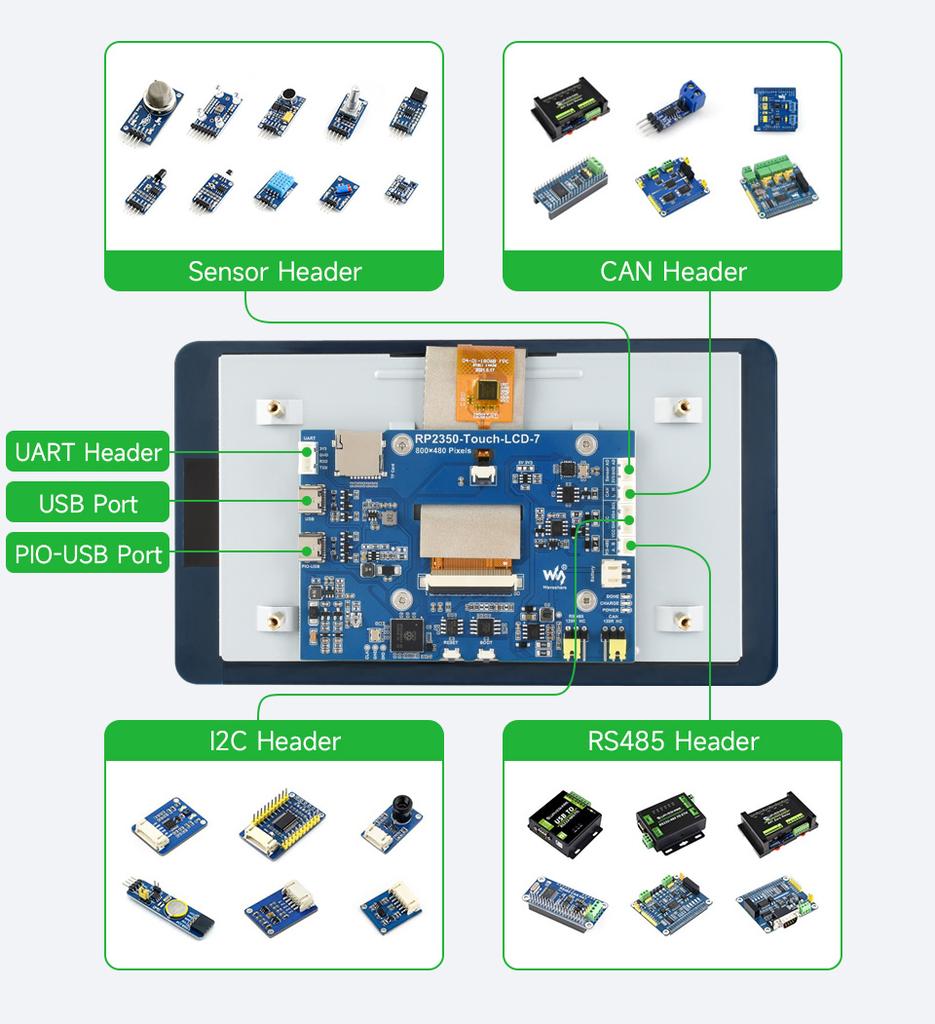

基板説明
①RP2350Bチップ
②USB Type-Cポート（PIO-USBポート）
③USB Type-Cポート（RP2350BのUSBピン。プログラミング用）
④UARTヘッダー
⑤TFカードスロット
⑥ディスプレイ部接続コネクタ
⑦タッチパネル部接続コネクタ
⑧センサー用コネクタ
⑨CANコネクタ
⑩I2Cコネクタ
⑪RS485コネクタ
⑫3.7 Vリチウムイオン電池用端子
⑬インジケータLED：DONE（満充電インジケータ）、CHARGE（充電中インジケータ）、POWER（電源インジケータ）
⑭CAN終端抵抗 有効 / 無効選択ジャンパ
⑮RS485終端抵抗 有効 / 無効選択ジャンパ
⑯16 MBフラッシュメモリ
⑰ブートボタン
⑱リセットボタン
⑲2 MB PSRAM
⑳デバッグコネクタ
内容物
- 1 x RP2350-Touch-LCD-7

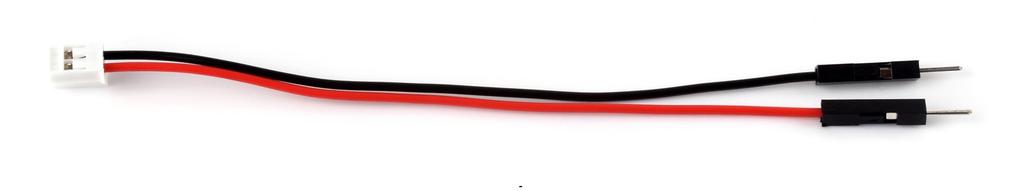

- 2 x HY2.0 2ピン - QIオスコネクタ ケーブル 約10cm

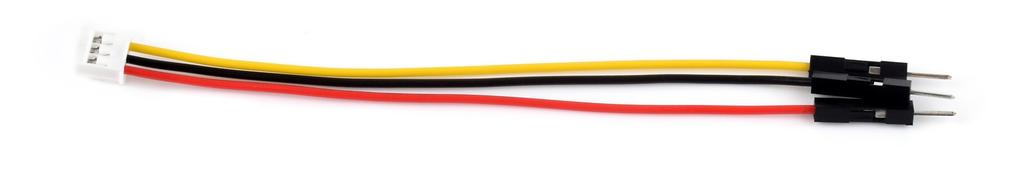

- 1 x HY2.0 3ピン - QIオスコネクタ ケーブル 約10cm

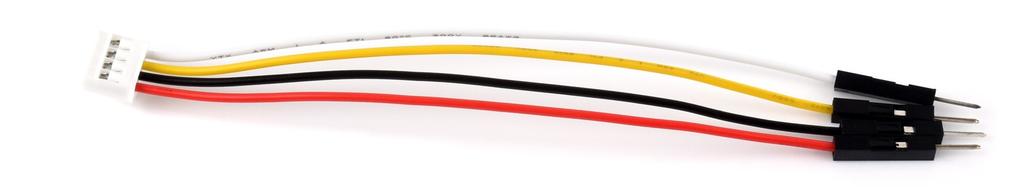

- 2 x HY2.0 4ピン - QIオスコネクタ ケーブル 約10cm
- 1 x ネジ類一式
