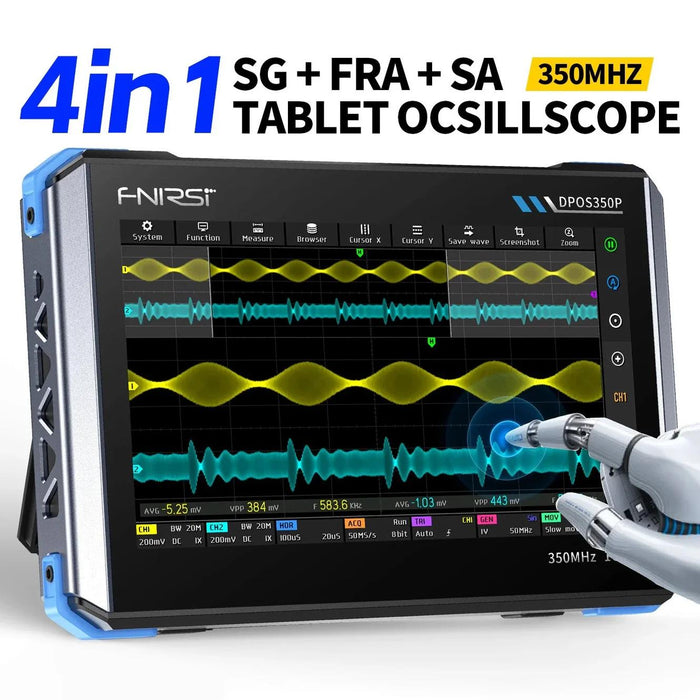

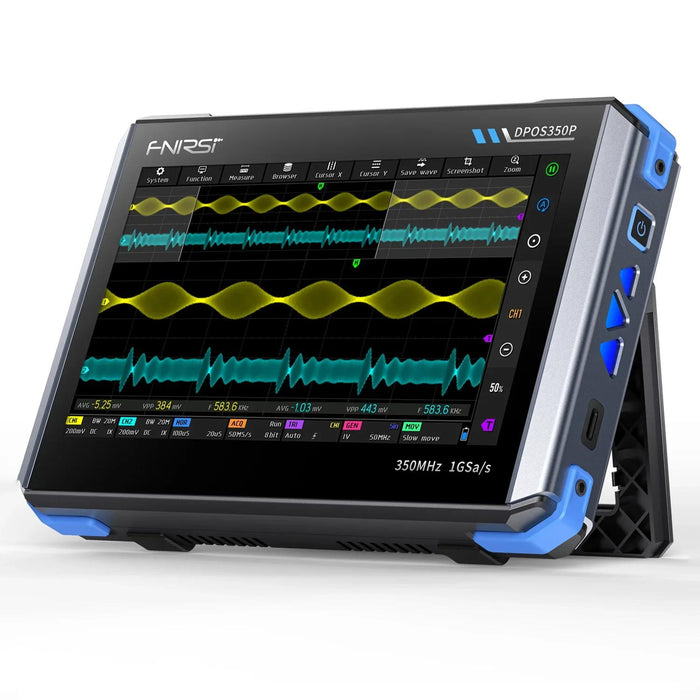

FNIRSI DPOS350P 4-in-1 タブレット式オシロスコープ

1 GSa/sのサンプリングレート、350 MHzのアナログ帯域（シングルチャネル）を備えたデュアルチャネルタブレット式オシロスコープです。さらに、シグナルジェネレータ、周波数特性分析器、スペクトラムアナライザの三つの機能も搭載された4-in-1多機能ツールです。高性能かつコンパクトな設計により、R&D、現地メンテナンス、教育など、さまざまな用途に最適です。

特徴

• 4-in-1多機能ツール： オシロスコープ、スペクトラムアナライザ、周波数特性分析器とシグナルジェナレータの四つの機能が、この1台に統合されています。
• コンパクトかつポータブルな設計： A5サイズのコンパクトなボディと折りたたみ式スタンドにより、どこでも手軽に持ち運べます。
• 高解像度タッチスクリーン搭載： 7インチ、1024 x 600ピクセルのIPSタッチスクリーンにより、波形や各種データが視認しやすくなっています。
• 総合的な安全保護： 最大400 Vの高電圧入力に対応。過電圧保護、多段絶縁、焼損保護、電圧調整、ESD抑制などの機能が搭載され、より安心して使用できます。
• 高パフォーマンス： 1 GSa/sのリアルタイムサンプリング、350 MHzのアナログ帯域（シングルチャネル）、さらに50,000 wfms/sの波形リフレッシュレートを実現しています。

仕様

• 一般仕様：
  • 入力電源：QC 18 W対応 - 12 V/1.5 A（Type-C）^※
  • 電池仕様：3.7 V 8000 mAhリチウム電池
  • 使用可能時間：約3時間
  • 消費電力：10 W
  • スクリーン：7インチ・1024 x 600ピクセル・IPS・静電容量方式タッチパネル
  • 対応言語：中国語・英語・ロシア語・ポルトガル語
  • 冷却方式：空冷
  • 保存温度：-20～60℃
  • 寸法：190 x 128 x 37 mm
• オシロスコープ仕様：
  • アナログチャネル数：2
  • アナログ帯域幅：350 MHz
  • 立上り時間：1 nS
  • サンプリングレート：最大1 GSa/s
  • メモリ深度：47 Kpts
  • 入力インピーダンス：1 MΩ / 14 pF
  • 時間軸：5 ns～50 s
  • ローリングタイムベース：50 ms～50 s
  • 垂直軸感度：2 mV～20 V（1Xモード）
  • 垂直軸範囲：16 mV～160 V（1Xモード）
  • DC精度：±2%
  • 時間精度：±0.01%
  • カップリング：DC / AC
  • プローブ減衰：1X / 10X / 100X
  • ハードウェア帯域幅制限：150 M / 20 M
  • 高分解能モード：8～16 bit
  • カーソル測定：時間、周期、周波数、レベル、電圧
  • トリガー検出：デジタルトリガー
  • トリガーチャネル：CH1/CH2
  • トリガーモード：オート、シングル、ノーマル
  • トリガーエッジ：立上り・立下り
  • トリガー抑制：L1～L3
  • トリガーレベル：手動/自動10%～90%
  • スクリーンショット保存量：最大90枚
  • 波形データ保存量：最大500グループ
  • 過電圧保護：耐電圧400 V
  • その他の機能：簡易FFT表示、デジタル蛍光、部分拡大モード、色温度表示、X-Yモード、オートセットアップ機能、ワンプッシュゼロリセット、データブラウザ
• シグナルジェネレータ仕様：
  • 生成可能な波形：14種類の関数波形およびキャプチャ波形
  • 周波数：0～50 MHz（正弦波のみ、その他の波形の最大周波数は10 MHz、5 MHz、3 MHz）
  • 振幅：0～5 VPP
  • オフセット：-2.5 ～2.5 V
  • デューティサイクル：0.1～99.9%
  • 周波数分解能：1 Hz
  • 振幅分解能：1 mV
  • オフセット分解能：1 mV
  • デューティサイクル分解能：0.1%
• 周波数特性分析器（Frequency Response Analyzer）仕様：
  • 信号周波数：100 Hz～50 MHz
  • 信号振幅：0～5 VPP
  • 信号オフセット：-2.5 ～2.5 V
  • 信号カウント：20～500
  • カーソル測定：周波数、利得、位相
  • 動作モード：シングル、サイクリック
  • システム校正機能：対応
• スペクトラムアナライザ仕様：
  • 変換方式：FFT
  • FFT長さ：4～32 K
  • 周波数範囲：200 KHz～350 MHz
  • レベル範囲：-60～260 dBmV
  • カーソル測定：周波数、振幅
  • マーカーパラメータ：最大エネルギー高調波
  • その他の機能：ウォーターフォールチャート、3Dウォーターフォールチャート、オートセットアップ、システム校正

※ 本製品の入力電源は「QC Only」のため、QC2.0対応のACアダプタが必須です。

内容物

• 1 x DPOS350P本体
• 2 x 350 MHzプローブ
• 1 x ワニ口クリップ
• 1 x USBケーブル
• 1 x 収納ケース

資料

• DPOS350Pユーザマニュアル（PDF）
• ファームウェア 20250619 Ver.（zip）
• 公式ダウンロードページ
