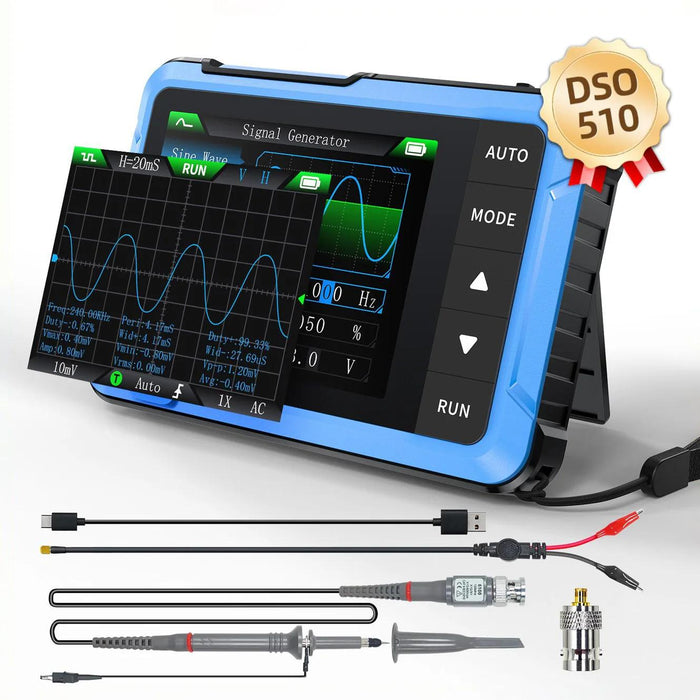

FNIRSI DSO-510ハンドヘルドミニデジタルオシロスコープ

手のひらサイズのミニデジタルオシロスコープです。最大10 MHzの帯域幅と48 MS/sのサンプリングレートを備え、シグナルジェネレータ機能も搭載されています。

特徴

• 手元の頼れる助手：2.8インチ320 x 240ピクセルのLCDディスプレイが搭載され、小型で、いつでもどこでも回路のテストを行えます。1000 mAhの電池を内蔵、外部電源なしで長時間使用可能です。
• サイズに妥協しない性能： 10 MHzの帯域幅、48 MSa/sのサンプリングレート、50 ns～20 sの時間軸範囲を備え、最大400 Vの信号に対応しています。

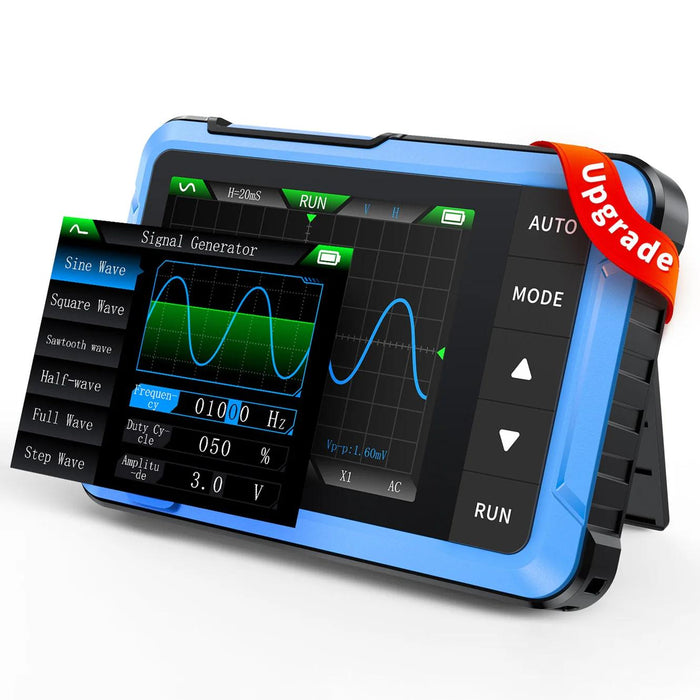

• DDSシグナルジェネレータ： 13種類の波形を出力可能で、最大周波数は50 kHzです。多様な信号シミュレーションのニーズに応え、テストや解析の効率を向上させます。

仕様

• 一般仕様
  • ディスプレイ：2.8インチ、320 x 240ピクセル
  • USB電源：5 V/1 A
  • リチウム電池容量：1000 mAh
  • 寸法：99 x 68.3 x 19.5 mm
  • 重量：104 g
• ミニオシロスコープ仕様
  • チャネル数：1
  • サンプリングレート：48 MS/s
  • 帯域幅：10 MHz
  • 垂直軸感度：10 mV/Div～20 V/Div（1-2-5ステップ）
  • 時間軸範囲：50 ns/Div～20 s/Div（1-2-5ステップ）
  • 入力電圧範囲：±40 V@X1モード（Vpp：80 V）、±400 V@X10モード（Vpp：800 V）
  • トリガーモード：オート、ノーマル、シングル
  • トリガーエッジ：立上り、立下り
  • カップリング：AC/DC
• シグナルジェネレータ仕様
  • 周波数範囲：0～50 kHz
  • デューティサイクル：0～100%（矩形波とのこぎり波）
  • 振幅：0.1～3.0 V
  • 波形：正弦波、矩形波、のこぎり波、半波、全波、ステップ波、反ステップ波、指数関数的な上昇、指数関数的な下降、DC信号、マルチトーン、シンクパルス、ローレンツ波

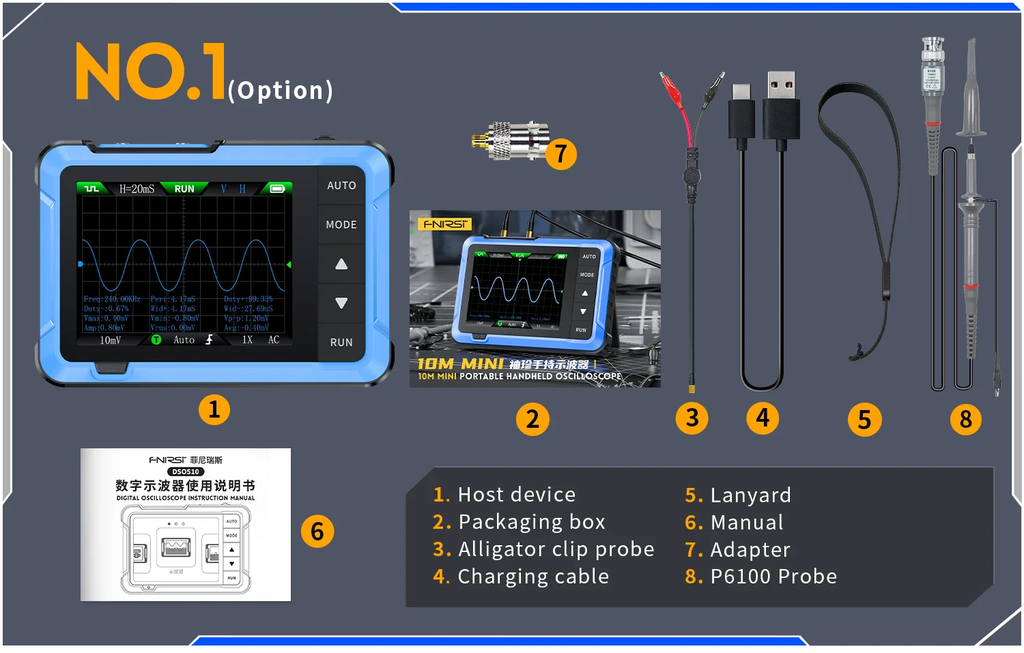

内容物

• 1 x DSO-510オシロスコープ本体
• 1 x ワニ口クリッププローブ
• 1 x USBケーブル
• 1 x ストラップ
• 1 x プローブアダプター
• 1 x P6100プローブ

資料

• DSO-510ユーザマニュアル（日本語）（PDF）
• 公式ダウンロードページ（マニュアル, ファームウェア）
