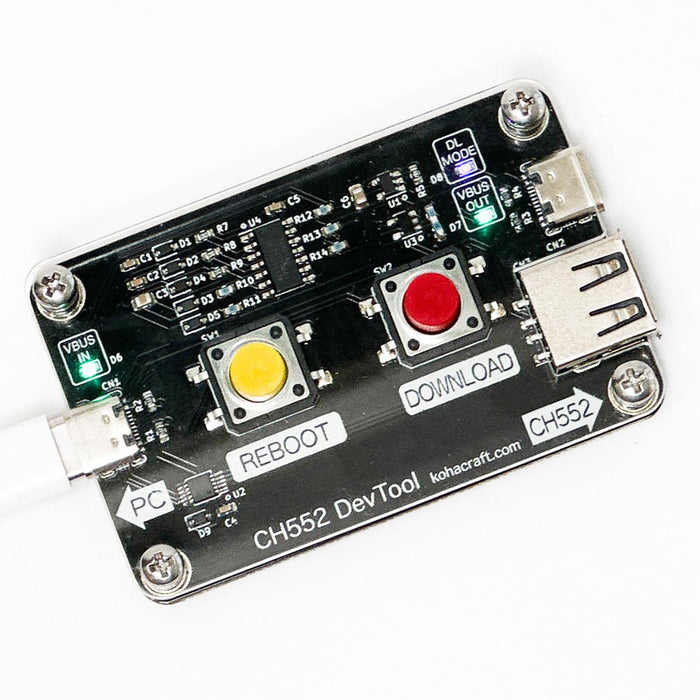

CH552書き込みツールキット

CH552をスイッチ1つで書き込みモードにできる、便利な書き込みツールです。
デバッグで何度も書き込む場合や、量産でたくさん書き込む場合に便利です。

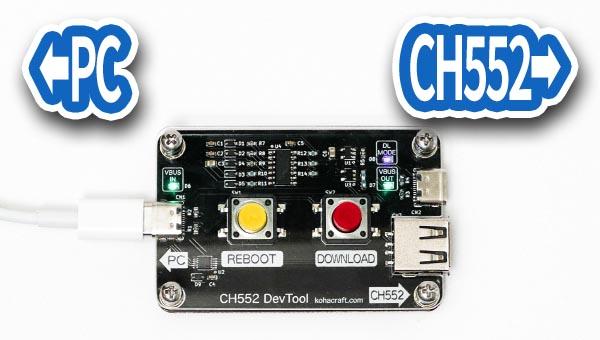

赤いスイッチを押すとダウンロードモードでブート(ブートローダが起動)し、黄色のスイッチを押すとマイコンが再起動します。
スイッチを押している間は、USBの電源と通信どちらもパソコンから切り離されます。

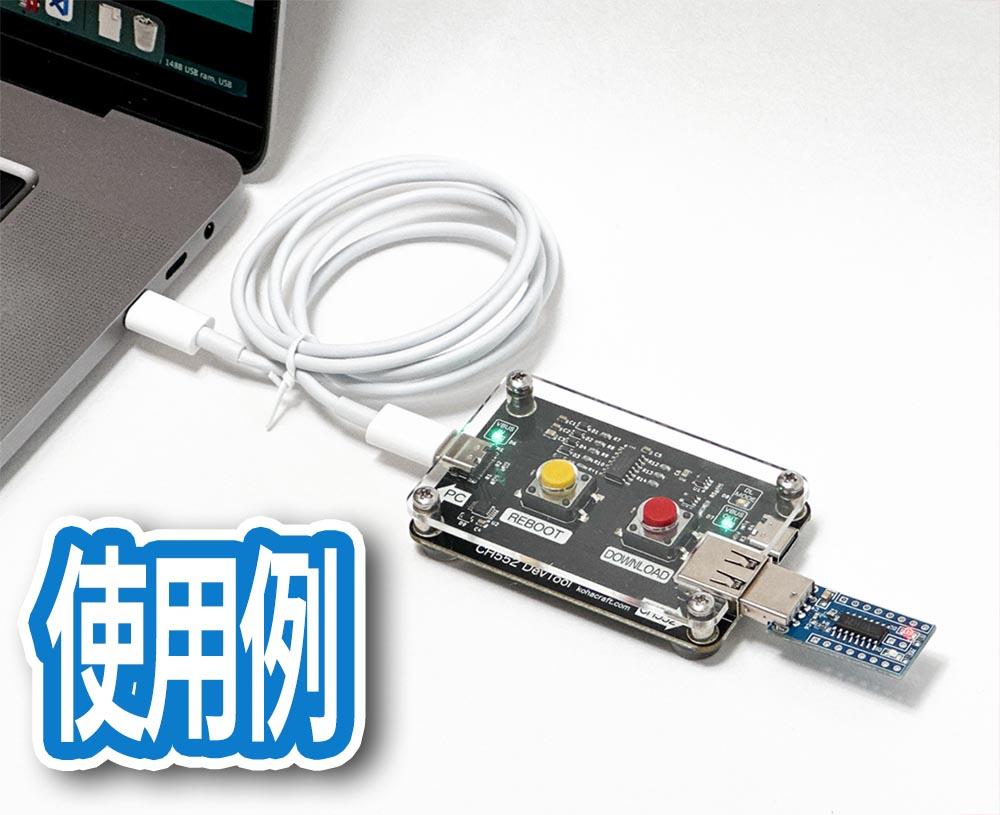

使い方

1.PC側のUSBをパソコンへ接続します
2.CH552側のUSBのどちらかをCH552マイコンに接続します
※出力のUSB Type-CとUSB Aコネクタ両方にマイコンを接続しないでください

●プログラムを書き込みたい時
　赤いスイッチを押します
　・D+プルアップした状態でUSBを抜き差しと同等な動作をします
　・CH552のブートローダーが起動しプログラムが書き込めるようになります
●マイコンを再起動したい時
　黄色いスイッチを押します
　・USBを抜き差しと同等な動作をします
　・電源とUSB通信がいったん遮断されて再接続し、CH552が再起動します
※スイッチを押している間、USBが遮断されます。PCとマイコンが確実に遮断と再接続するよう、スイッチは1秒程度は押し続けてください

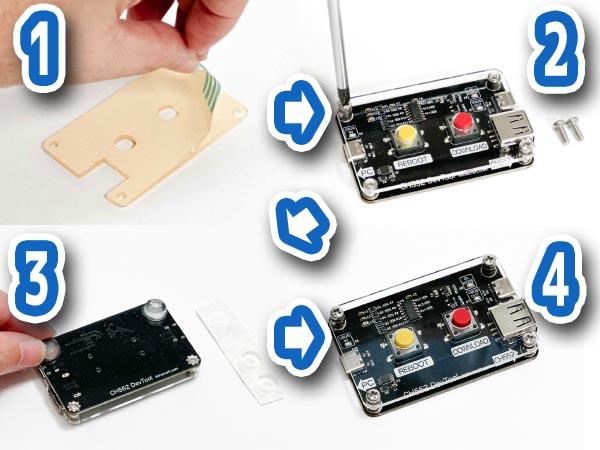

組み立て方

　　1.アクリル板の保護シートを剥がします
　　2.アクリル板をねじで固定します
　　3.基板背面の四隅にゴム足を貼り付けます
　　4.完成です！

仕様

• PC側端子：USB Type-C
• CH552側端子：USB Type-C、 USB A
• CH552側出力電圧：5V
• CH552側出力電流：最大900mA
  ※カレントリミット回路があるため、900mAを超えると出力電圧が低下します

セット内容

• 専用基板(部品実装済み)
• アクリルカバー
• USB Type-C ケーブル 1m
• USB Type-C ケーブル 20cm
• M3 ステンレスネジ 8mm or 6mm 4本
• ゴム足 4つ

資料

• サポートページ

こちらの商品は、kohacraft.comさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
