M5 ATOMを使ってはんだごてのこて先の温度測定が行えます（M5STACKマイコンモジュールで使えるようGroveコネクタの取り付けも可能です）。イラストは加藤もりあ（@moria739）さんに描いていただきました。 特徴 はんだのこて先の温度測定が行えます。 M5STACK マイコンモジ...

マイクロフォン/スピーカーが搭載され、M5 Atomシリーズ専用に設計された音声認識ベースです。ES8311 モノラルオーディオデコーダー、MEMSマイクロフォン、NS4150B パワーアンプを内蔵しています。ES8311 はオーディオ分解能が24 bit、サンプルレートが16～64 kHzで...

M5ATOM S3と組み合わせて使用できるジョイスティックを搭載した３ボタンの小型コントローラ用の基板です。 ボタン配置は合計12通りから選択でき、ケースやグリップの3Dデータは公開されているのでカスタムできます。 特徴 片手で操作可能な小型な形状 ジョイスティックによる上下左右の２つの...

M5ATOM S3と組み合わせて使用できるジョイスティックを搭載した３ボタンの小型コントローラの組立キットです。 ボタン配置は合計12通りから選択でき、ケースやグリップの3Dデータは公開されているのでカスタムできます。 特徴 片手で操作可能な小型な形状 ジョイスティックによる上下左右の２...

M5ATOM S3と組み合わせて使用できるジョイスティックを搭載した３ボタンの小型コントローラです。 ケースやグリップの3Dデータは公開されているのでカスタムできます。 特徴 片手で操作可能な小型な形状 ジョイスティックによる上下左右の２つのアナログ入力と１つの押込みボタン ２つの押しボ...

RV8876 モータードライバ内蔵、9～24 V DC入力に対応したM5ATOMシリーズ用Hブリッジモータードライバです。ATOMは付属しません。ATOM Lite付属版はこちらからお求めください。 内蔵DC/DC回路はデバイス全体に給電し、ADCピン G33は分圧回路に直結されているので、い...

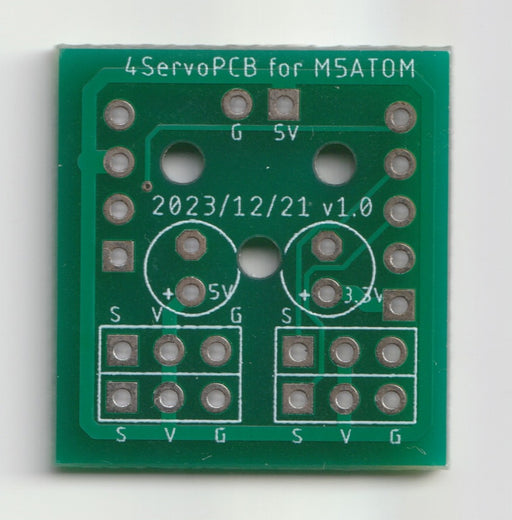

この基板は、M5ATOMまたはATOM S3と４つのサーボを接続することが出来る基板です。 5Vと3.3Vラインに電解コンデンサなどを追加することもできます。 特徴 サーボの電源は5Vラインだが、USBか外付けの5V電源次第では複数サーボを同時にストールさせてもマイコンが落ちにくい 5Vと3...

本製品はFDD8447L搭載 ATOM PWMキットから PWMモジュールのみを取り出した製品です。ATOM本体は含まれません。 ATOMシリーズメインコントローラ互換の単一チャンネルPWM制御DCドライバです。12〜24 VのDC電源入力に対応します。出力信号のデューティサイクルは、内蔵の...

本製品はATOMIC TFカードキットからTFカードモジュールのみを取り出した製品です。ATOM本体は含まれません。 TF（MicroSD）カードの読み取りと書き込み用のモジュールです。Atom Matrix、Atom Lite、AtomS3、および AtomS3 Lite と互換性がありま...

本製品はATOMIC ステッピングモータードライバキットからステッピングモータードライバモジュールのみを取り出した製品です。ATOM本体は含まれません。 DRV8825ドライバチップを搭載したATOM Liteシリーズ専用のステッピングモータードライバモジュールです。ATOM Liteでステ...

M5Stack社のATOMS3シリーズの裏面にある端子を外側に引き出すことができる基板です。基板の配線はM5ATOM用ピッチ変換基板と同じですが、ATOMS3になって信号名が変わったのでそれに合わせて基板上の印刷を変更してあります。 真ん中の穴はATOMS3裏面にあるM2の穴の位置に開けてあり...

本製品はATOM NS4168搭載 スピーカーキットから、スピーカーベースと1 Wスピーカー（形が丸型から角形に変更）のみを取り出した製品です。ATOM本体は含まれません ATOM LiteおよびATOMS3 Lite用に設計されたオーディオプレーヤーです。I2Sデジタルオーディオインターフ...

MOSFET（負荷最大12 V@100 W）を搭載した単一チャンネルPWM制御DCドライバです。ハイパワーDCモーターでのPWM速度コントロールや、工業用途でのヒーティングワイヤのコントロールなどに適しています。ATOM LITE（ESP32内蔵）をコアコントローラとして使用しているため、幅広...

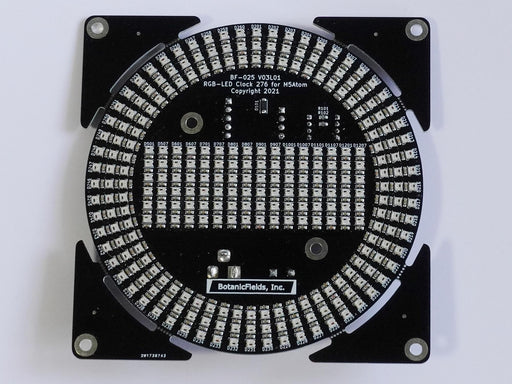

小型フルカラーLEDを円形に60×3、長方形に16×6、計276個並べたプリント基板（完成品）です。コントローラーとしてM5Atom LiteまたはM5Atom Matrixを装着できます。NeoPixelと同様のデジタルRGB LED（スマートLED）を使用し、Arduino IDE などで...

RV8876 モータードライバ内蔵、9～24 V DC入力に対応したM5ATOM用Hブリッジモータードライバです。 内蔵DC/DC回路はデバイス全体に給電し、ADCピン G33は分圧回路に直結されているので、いつでも電源入力を監視できます。電流出力は1.5 A、最大2 Aで、DCモーターの速度...

ATOM用の2チャンネル電源制御モジュールです。AC IN端子とリレーが内部で直接接続されています。制御する負荷をリレーに接続するだけで制御でき、電源をモジュール外で配線する必要はありません。そのため、他のリレー制御方式に比べて、負荷の制御が簡略化されています。内蔵の降圧モジュールにより、AC...

DRV8825ドライバチップを搭載したATOM Lite専用のステッピングモータードライバモジュールです。ATOM Liteでステップモーターを制御できます。 内部の可変抵抗を調整することで、最大1.2 Aの電流を供給できます。内部のDIPスイッチでステップ数を柔軟に調整できます。外部電源は9...

M5ATOMをマウントし使用するATOMICシリーズの一つ、TF（MicroSD）カードモジュールです。容量16GバイトまでのTFカードに対応します。 プログラム操作中、プログラム内の重要な構成ファイルやユーザデータをTFカードに保存し、いつでもファイルを読み出せます。TFカードの読み書きモジ...

ATOMシリーズ用に設計された、リレー内蔵のプログラマブルスイッチモジュールです。双方向AC/DC回路に接続し、オンとオフの制御が可能です。内蔵の降圧モジュールにより、AC電源からATOMに5 V /1 Aを給電できます。 リレーの定格は、250 V/16 V ACまたは5 V/1 A DCで...

バッテリーが内蔵されていないM5ATOMを単4電池で動作を可能にするための基板です。単4電池3本(4.5V)を保護のショットキーダイオード(1S3)を通して5Vピンに供給します。 外部拡張ピン端子を塞いでしまうためI/O用に拡張コネクタ（8ピン）とGROVE互換端子を出しています。 ATOM ...

M5ATOMの拡張ピンを利用して、4つのアクリルキー入力を利用できるようにしたデバイスです。キーの判断は1つのアナログ入力のAD値で判定します。 Arduinoプログラミングで自由に4キー入力を判定してプログラムに応用できます。（キーのADレベルはサンプルプログラムを参照してください。） アク...

M5Stack ATOMシリーズの裏面にある端子を外側に引き出すことができる基板です。裏面の説明書きが読めなくなるので、信号名などを書き出してあります。 真ん中の穴はM5ATOM裏面にあるM2の穴の位置に開けてあります。その他の3つはこの基板を固定するためのΦ3.2 mmの穴です。 基板のみの...

10×10ドットのマトリクスLED（赤）をM5ATOMからシリアル通信で文字・時刻スクロール表示やドットパターン表示できるデバイスです。 5通りの動作モードがありスクロール動作は内部のマイコンで実行するのでホスト側のM5ATOM側の処理は最低限で済みます。(但し長いUTS8文字を連続表示する場...
