SKU 8670

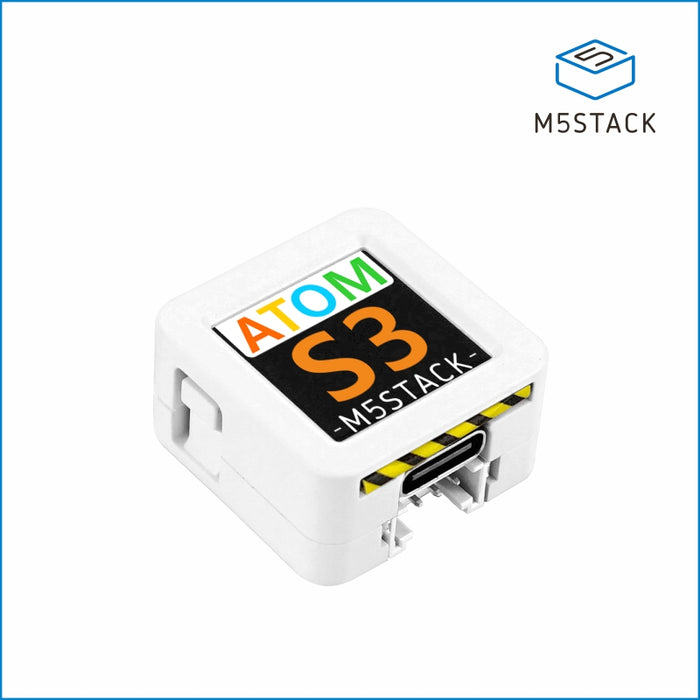

ATOMS3

送料区分: 200

商品コード: M5STACK-C123

発売日: 2022-12-23

在庫数: 84

短いURL: ssci.to/8670

¥2,904 (税込)
¥2,904 - ¥2,904
Current price ¥2,904

数量値引き (個別包装無しの場合があります)

10個以上 : 3.0% オフ

本商品は10個以上で数量値引きが適用されます(一般アカウントのみ)。100個以上ご検討の方はお問い合わせフォームよりご連絡ください。


ESP32-S3コントローラを搭載した小型の開発モジュールです。製品サイズはわずか24 x 24 mmで、さまざまな組み込みスマートデバイスアプリケーションに適しています。

8 MBフラッシュメモリ、0.85インチのIPS液晶、液晶底のボタン、6軸IMUセンサ(MPU6886)、Grove互換インターフェースなどを備えています。

液晶とIMUを搭載していない代わりに少し安価なATOMS3 Liteもあります。

特徴

  • ESP32-S3FN8ベース
  • USBダウンロード機能搭載
  • 3 軸ジャイロスコープと 3 軸加速度センサを内蔵(MPU6886)
  • プログラム可能なキースイッチ
  • 0.85インチ液晶画面
  • 赤外線発光機能
  • 拡張可能な入出力ピンとインターフェイス
  • 開発プラットフォーム:Arduino、UIFlow

仕様

  • MCU:ESP32-S3FN8
  • DCDC:SY8089
  • IMU:MPU6886
  • LCD:N085-1212TBWIG06-C08
    • 解像度:128(H) x 128(V) RGB
    • 通信プロトコル:SPI
  • 動作温度:0°C ~ 40°C
  • 電源電圧:5 V
  • 電源供給:Type-C
  • 出力電圧:3.3 V
  • IOインタフェース × 6:G5 / G6 / G7 / G8 / G38 / G39
  • 本体サイズ:24 mm × 24 mm × 13 mm
  • パッケージサイズ:65 mm × 44. 5mm × 14 mm
  • 本体重量:6.8 g
  • パッケージ重量:10.9 g

ファームウェアの書き込みについて

内蔵の緑色のLEDが点灯するまでリセットボタンを長押し(約2秒)してから離すと、デバイスはダウンロードモードになり、書き込み待機状態になります。

液晶のバックライトについて

液晶のバックライトの輝度調整をする場合、PWMの周波数は500 Hzがおすすめです。

ピン配置

内容物

  • 1x AtomS3

資料


製造元の販売価格:15.50 USD
製造元の販売ページ:https://shop.m5stack.com/collections/...

商品コード: M5STACK-C123
