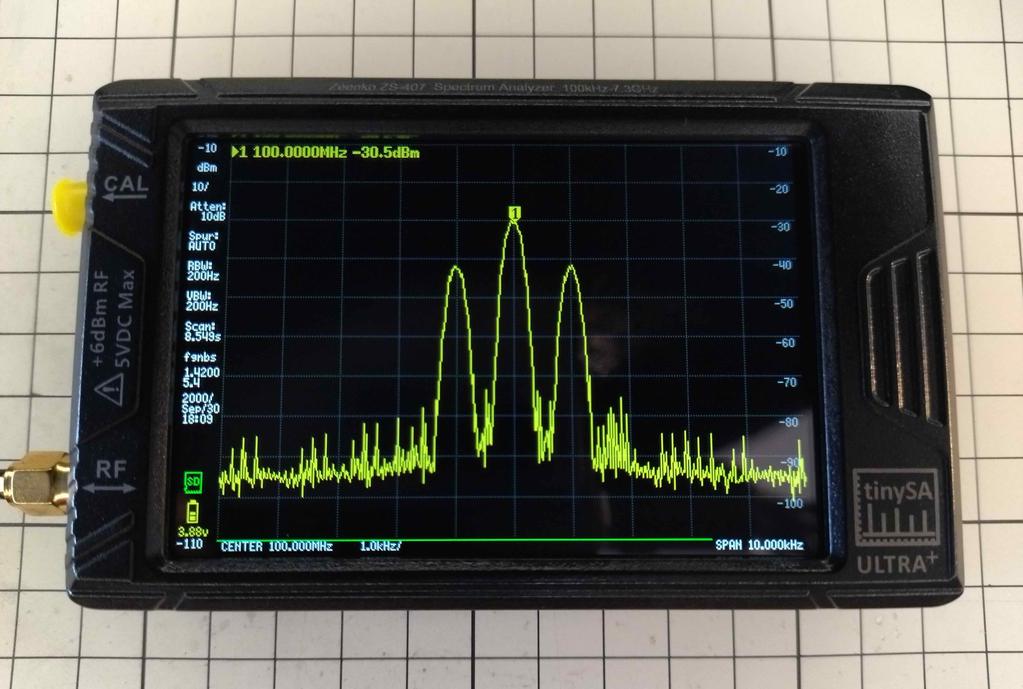

tinySA Ultra+ ZS407

4インチの液晶を搭載した小型スペクトラムアナライザです。
バッテリー内蔵で、スタンドアローン、あるいはPCと接続して使用することができます。
スペクトラムアナライザだけではなく、SG機能も内臓していますので、RFの実験に便利です。
tinySA(無印)と比べて基本的なスペックが大きく向上しています。
さらにUltraモードを有効化することで6GHzやそれ以上の測定が可能となります。最新のZS407版ですので7.3GHzまでの測定のほか、12GHzまでの信号を見る能力があります。(ただし性能に制約があります。詳細はWebを参照下さい)

仕様

• サイズ：74mm x 123mm x 23mm
• 周波数範囲: 100kHz-900MHz / 7.3GHz Ultra mode
• 測定ポイント: 最大450pts
• RBW: 200Hz 〜 850kHz
• その他: マーカー、SG(AM/FM変調可)、CAL、セルフテスト
• ディスプレイ: 4 inch TFT (480x320)
• USBインターフェース: USB type-C
• カードスロット: microSD
• オーディオ出力: 3.5mmプラグ端子
• 電源: USB 5V, バッテリ(2時間)

内容物

• 本体
• SMAロッドアンテナ
• SMAケーブル15cm 2本
• SMA メスメスアダプタ
• USB Type-C Type-Aケーブル
• ストラップ
• microSDカード(本体挿入済)

資料

• tinySA wiki
• フォーラム
• PC Tools
• ファームウェア
• YouTubeチャネル

edy555さんからの受託販売商品です。Erik Kaashoekが設計したものをhugen79が製造したものです。ファームウェアはedy555によるNanoVNAをベースにしています。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。 使い方等はYouTubeやブログを参考にしてください。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
