ESPr® Developer C5（16MB Flash / 8MB PSRAM）

Espressif Systemsの無線通信モジュールESP32-C5-WROOM-1を搭載した開発ボードです。240 MHzで動作する32-bit RISC-Vシングルコアに16 MBフラッシュROMと8 MBのPSRAMを備え、Wi-Fi 6、Bluetooth 5 LE、Zigbee、Threadに対応した開発ボードです。従来の2.4 GHz帯に加え、混信の少ない5 GHz帯のWi-Fiに対応したことで、より安定した高速通信が可能です。

3.3 V出力レギュレータ、リセットスイッチ、ダウンロードスイッチ、汎用LED、センサーやモジュールの接続に便利なQwiic/STEMMA QTコネクタを搭載しています。

ESP32-C5-WROOM-1は、低消費電力の32 bit RISC-Vプロセッサ（最大48 MHzで動作）を統合しており、スリープモードでも動作可能です。

特長

• ESP32-C5-WROOM-1-N16R8搭載
• 16 MBフラッシュROM
• 8 MB PSRAM
• 電源
  • 3.3 V 動作
  • USB Type-C： 5 V
  • 電源入力ピン（VIN)： 3.7 ～ 6.0 V
  • USB と VIN ピンの同時使用可能
  • 電源出力ピン（VOUT）： USBもしくはVINピンに入力した電圧が出力されます
• リセットスイッチ（RESET）
• ダウンロードモードスイッチ（FLASH）：押した状態でリセットするとダウンロードモードで起動します
• 汎用LED搭載（IO27）
• Qwiic/STEMMA QTコネクタ搭載（IO0(SDA)、IO1(SCL)）
• 突入電流対策
  • USB電源接続時に瞬間的に大きな電流が流れないようにするためのソフトスタート機能が有ります

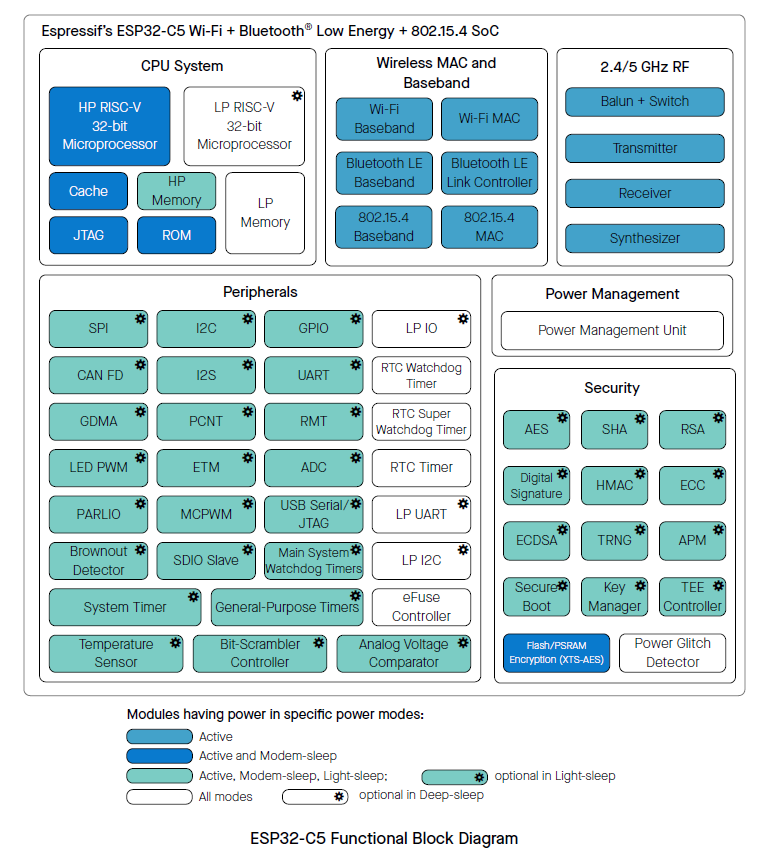

ESP32-C5-WROOM-1-N16R8仕様

• プロセッサ：32-bit RISC-V シングルコアプロセッサ（最大240 MHz）
• メモリ：384 KB SRAM / 320 KB ROM
• フラッシュROM：16 MB
• PSRAM：8 MB
• Wi-Fi：2.4 GHz & 5 GHz デュアルバンド Wi-Fi 6 (802.11ax)
• Bluetooth LE：Bluetooth 5 LE（Bluetooth 6.0 certified）
• IEEE 802.15.4：Thread 1.4、Zigbee 3.0
• 動作電圧：3.0 ~ 3.6 V
• アンテナ：オンボードPCBアンテナ
• 工事設計認証：020-250079
• 動作温度：-40 ～ 85℃
• ピン間隔：1.27 mmピッチ（ハーフピッチ）
• モジュールサイズ：18 x 27.5 x 3.3 mm

ピン配置

この図はPinout Leaf Generator 🌿で作成しています。

資料

• ESP32-C5-WROOM-1データシート
• 回路図

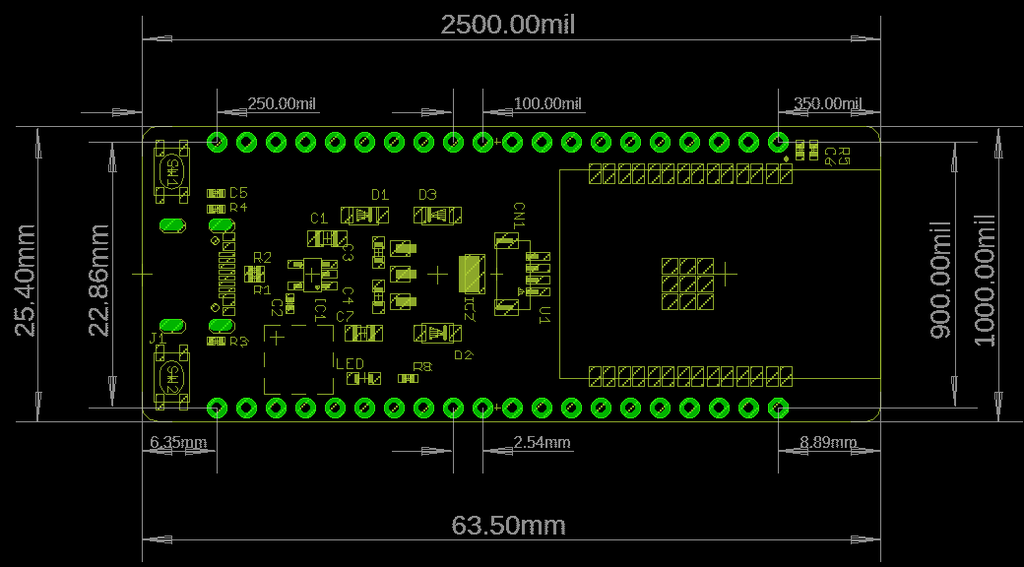

• 基板図

Arduino IDEで開発する手順

Arduino IDEのメニューからファイル > 基本設定を選び、追加のボードマネージャのURLに次のURLを追加してください。

https://espressif.github.io/arduino-esp32/package_esp32_index.json

Arduino IDEのメニューからツール > ボード > ボードマネージャを選び、次のボードをインストールしてください。

esp32 by Espressif Systems　※3.3.7以上

Arduino IDEのメニューからツール > ボード > ESP32C5 Dev Moduleを選んでください。またツールメニューから次のオプションを選んでください。

USB CDC On Boot: Enabled
Flash Size: 16MB (128Mb)
Partition Scheme: 16M Flash (3MB APP/9.9MB FATFS)
PSRAM: Enabled

注意

商品出荷時、ESP32-C5-WROOM-1にソフトウェアは何も書き込まれていません。その為パソコンに接続するとリセット動作を繰り返します。初回ソフトウェア書き込み時はダウンロードモードで起動し書き込みを行ってください。
