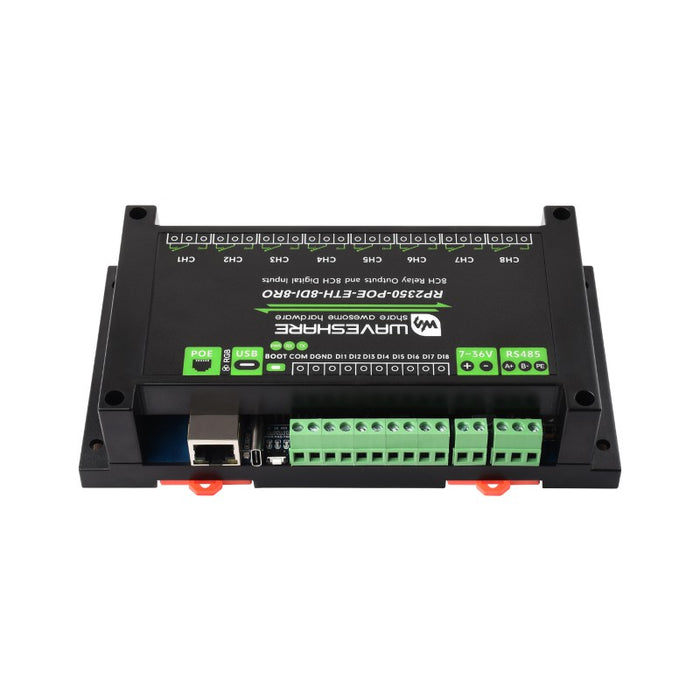

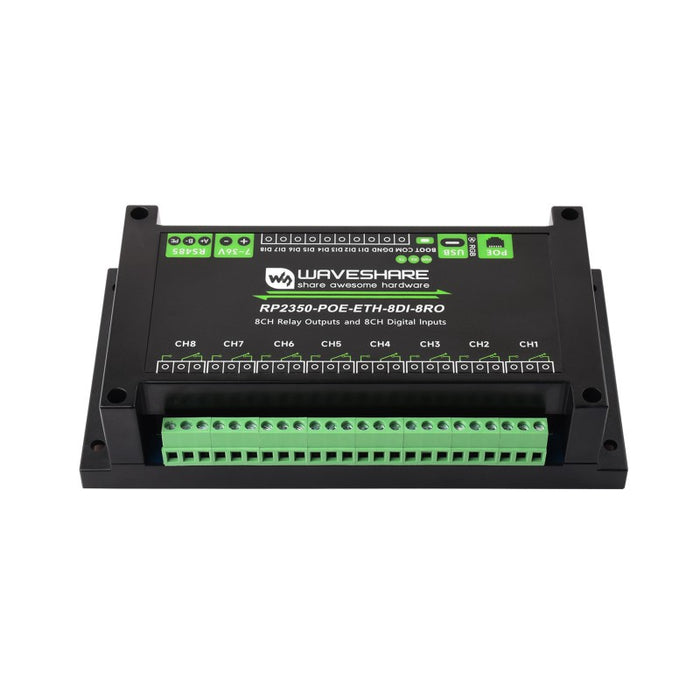

8ch絶縁入力リレーモジュール（RP2350搭載、Ethernet・RS-485対応）PoE版

安全に関する御注意

• 本製品は電気技師または電気技術者が操作する必要があります。使用中は安全を確保し、漏電防止や絶縁など適切な保護対策を講じてください。
• 設置、保守、交換を行う前に、必ず電源を切ってください。
• 回路の損傷や感電の危険を防ぐため、分解しないでください。
• 湿気の多い場所、高温の場所、可燃物の傍での使用は避けてください。

工業利用を考えて設計された、8チャンネル絶縁入力・8チャンネルリレー出力モジュールです。RP2350や高速イーサネットコントローラW5500によりイーサネット（PoE）に対応するほか、RS-485も搭載。また各種保護回路を内蔵しています。

特徴

• Raspberry Pi財団が開発した高性能マイコンRP2350Bを搭載
  • デュアルCortex-M33コア、デュアルHazard3 RISC-Vコア（最高150 MHz駆動）
  • 大容量520 KBのRAMを搭載
  • 豊富なペリフェラル：2 × SPI、2 × I²C、2 × UART、8 × 12-bit ADC、12 × PWM
• 16 MBのオンボードフラッシュメモリ搭載によりプログラムの実装に余裕があります
• 使いやすいUSB Type-Cポート（USB 1.1接続）
• スケジュールドタスクに対応すべくRTC搭載
• TFカードスロット搭載
• ブザー、4種類のインジケータ（プログラマブルなRGB LED、電源、TxD、RxD）により動作状況が確認できます
• 高速イーサネットコントローラW5500を搭載、10/100 Mbpsイーサネットと通信可能
• PoEに対応・・・PoE非対応の8ch絶縁入力リレーモジュール（RP2350搭載、Ethernet・RS-485対応） もございます
• 多くのRS-485・Modbus対応機器やセンサに繋げられる絶縁型RS-485ポートを搭載
• 8チャンネルの絶縁入力（5～36 V入力）
• 8チャンネルのリレー出力（最大定格：10 A、250 V AC / 30 V DC）
• 広範囲な電源入力（7～36 V）

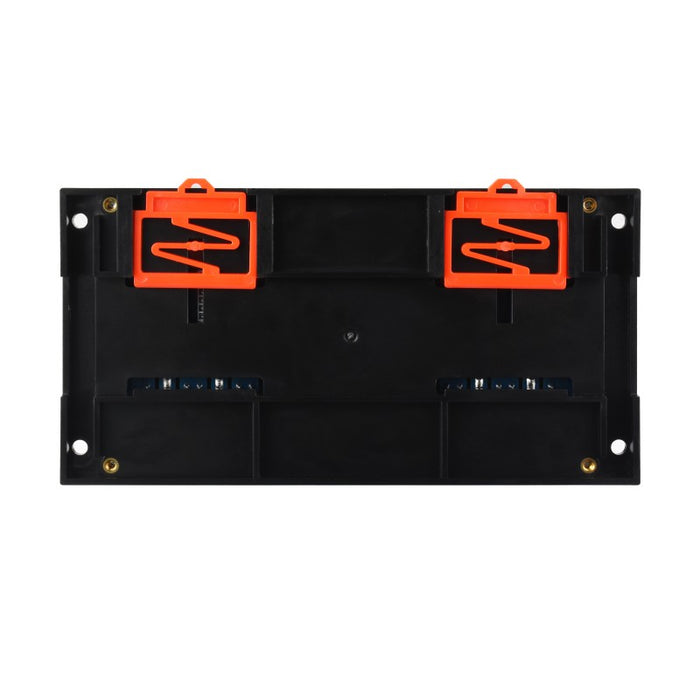

• DINレールへのマウントが容易で、コンパクト、かつ堅牢なABSケース入り

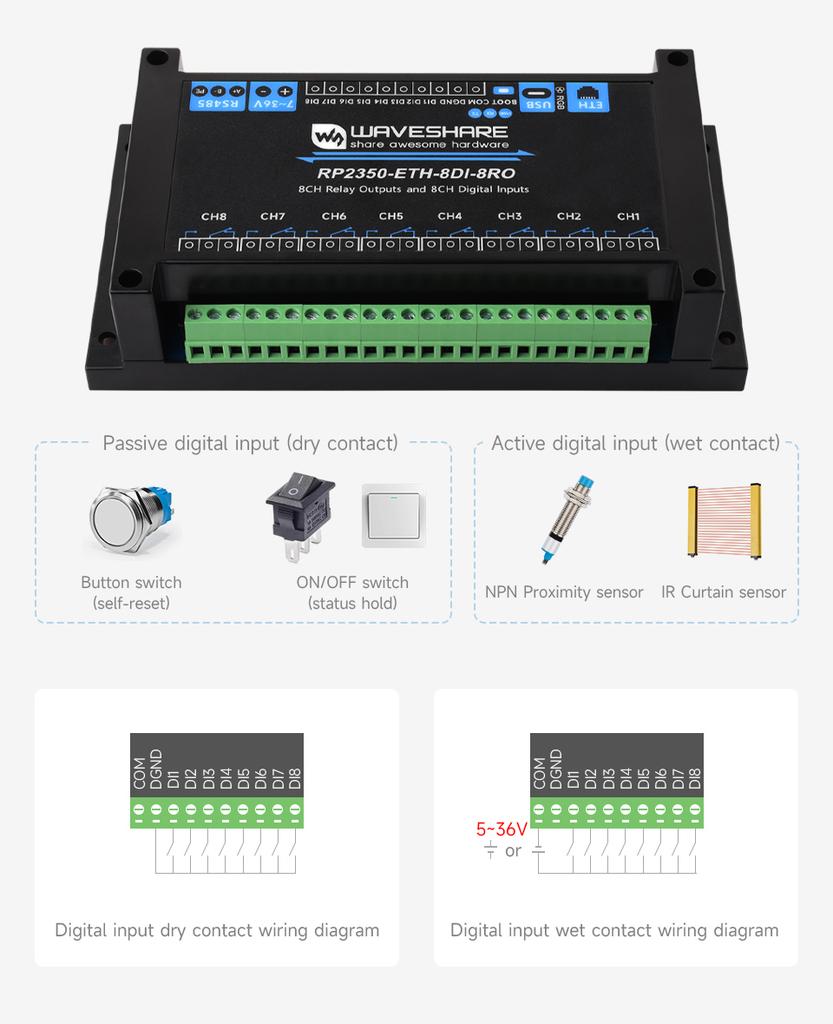

接続先を選ばないデジタル入力

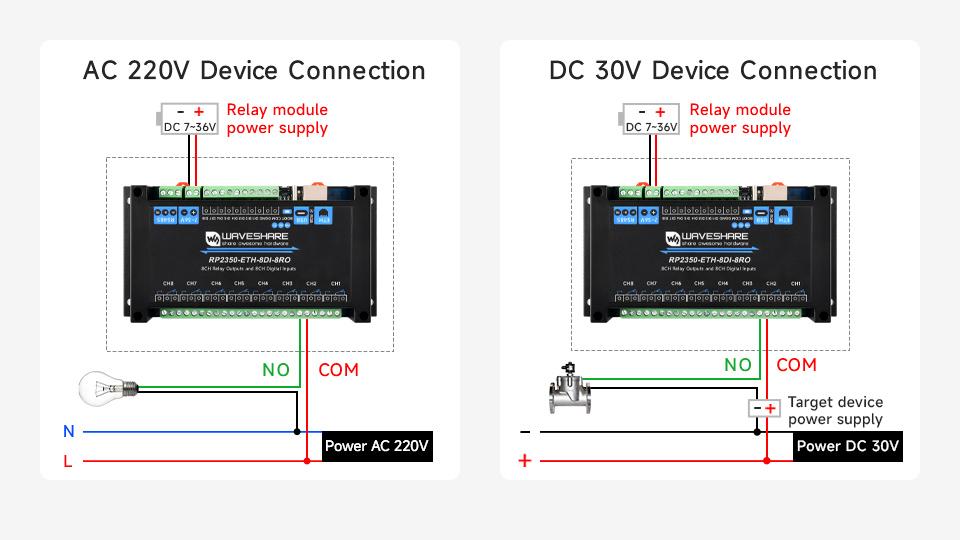

大容量リレーにより負荷を選ばない出力回路

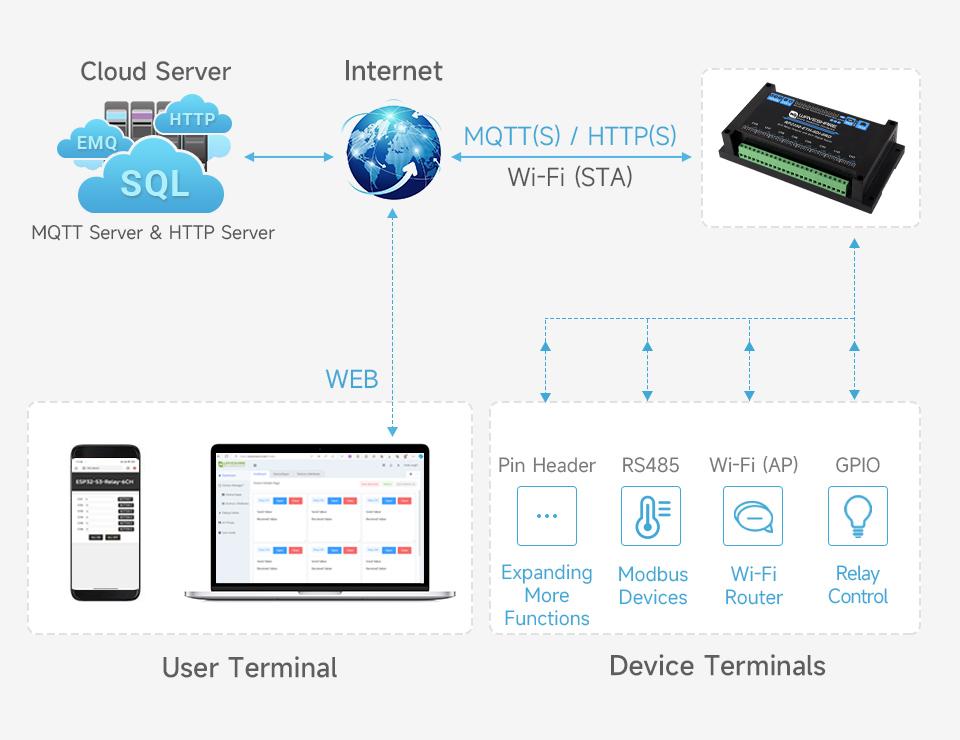

ネットワークに対応可能

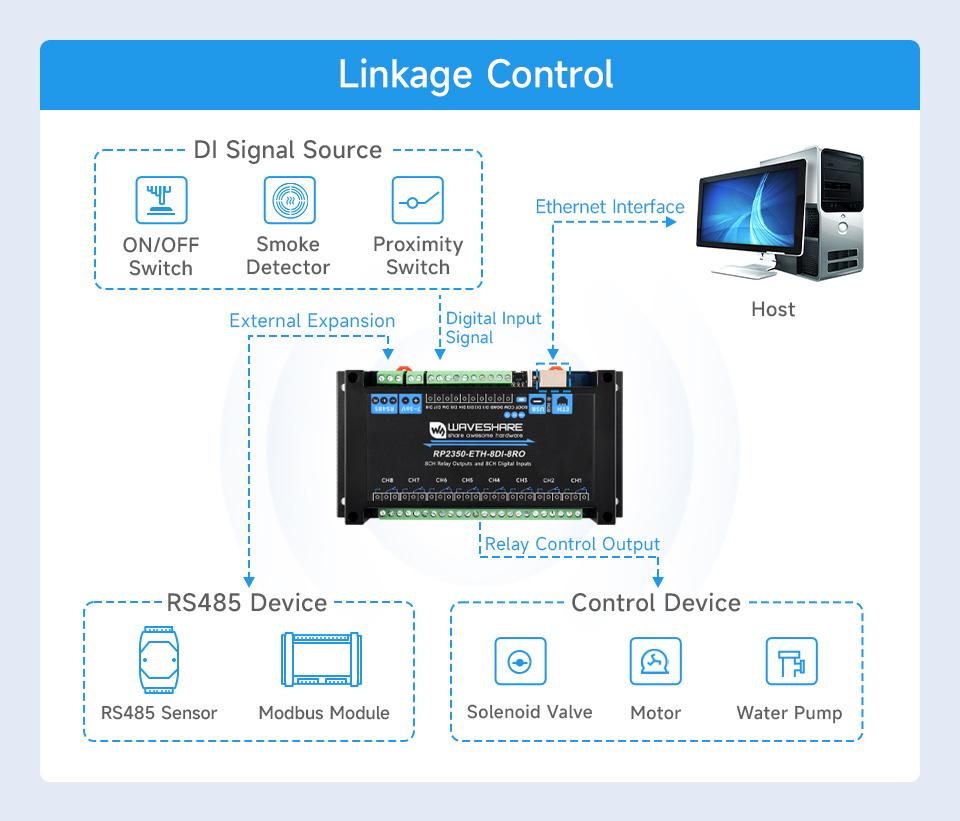

各種機器と連携しての制御も可能

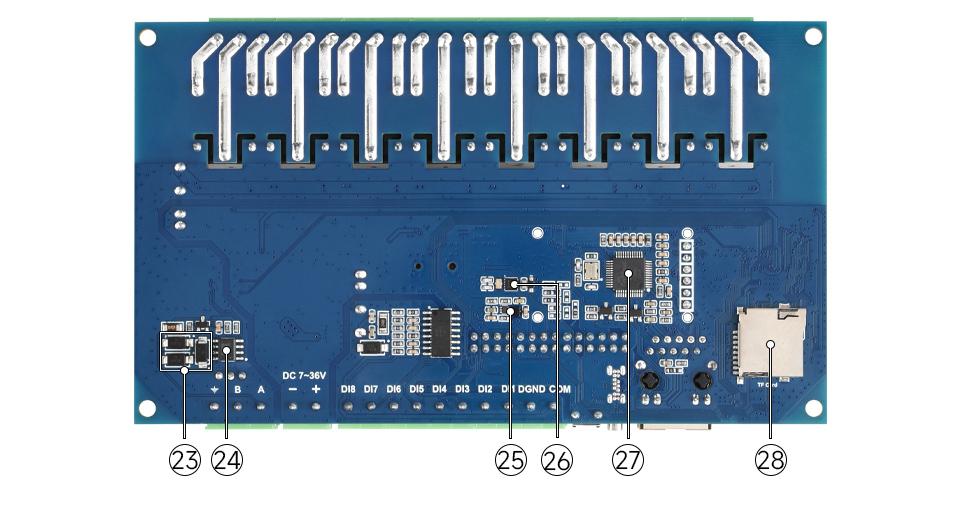

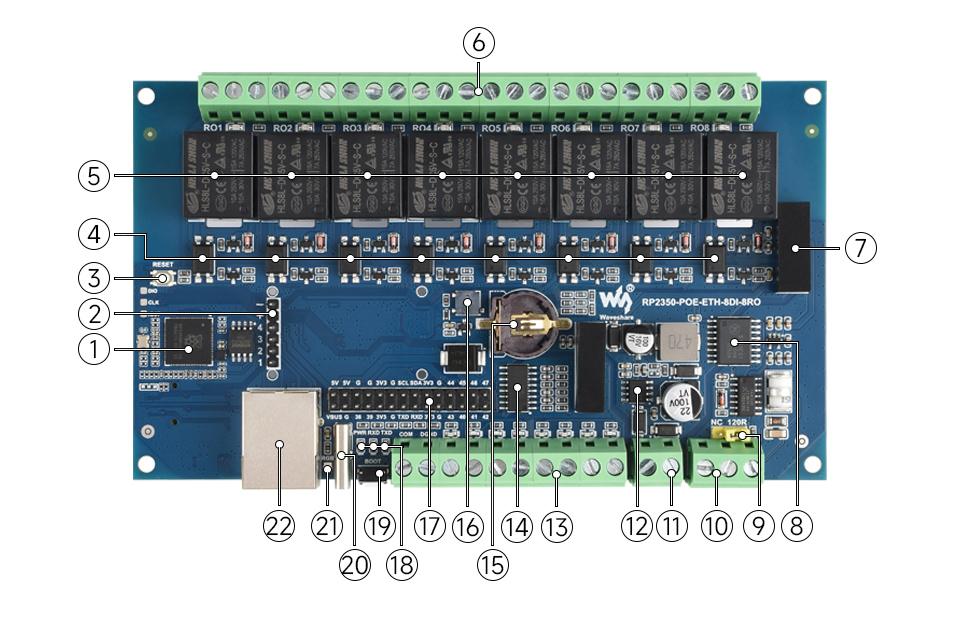

内部説明

仕様

• コントローラ：RP2350B
• USBインターフェース
  • コネクタ：Type-C
  • 入力電圧：5 V
• 絶縁型RS-485インターフェース
  • コネクタ：スクリューターミナル
  • 送受信切替：ハードウェアによる自動識別
  • 保護回路：TVSダイオード、サージ保護回路、ESDプロテクション
  • 終端抵抗：120Ω（デフォルトでは無効、ジャンパにより有効化）
• イーサネットインターフェース
  • コネクタ：RJ-45
  • コントローラ：W5500
  • PoE：対応
• 絶縁型デジタル入力回路
  • コネクタ：スクリューターミナル
  • チャンネル数：8
  • 入力電圧範囲：5～36 V
  • 入力回路：NPN または PNP
  • 絶縁回路：フォトカプラ
• リレー出力回路
  • コネクタ：スクリューターミナル
  • チャンネル数：8
  • 接点：トランスファ接点
  • 接点定格（最大）：10 A 250 V AC または10 A 30 V DC
• 外形寸法：175 x 90 x 40 mm

内容物

• 1 x 8ch絶縁入力リレーモジュール（RP2350搭載、Ethernet・RS-485対応）PoE版
• 1 x スクリューターミナル用ドライバー

資料

• Wiki
