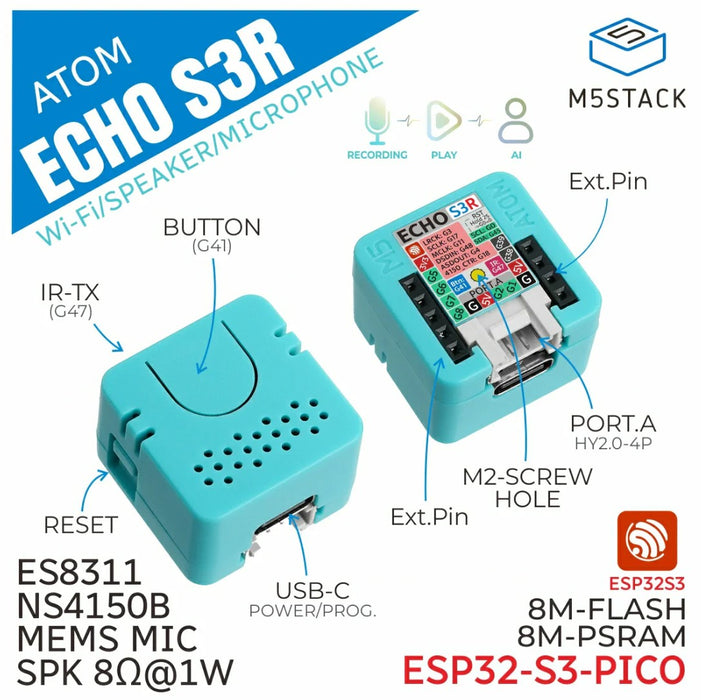

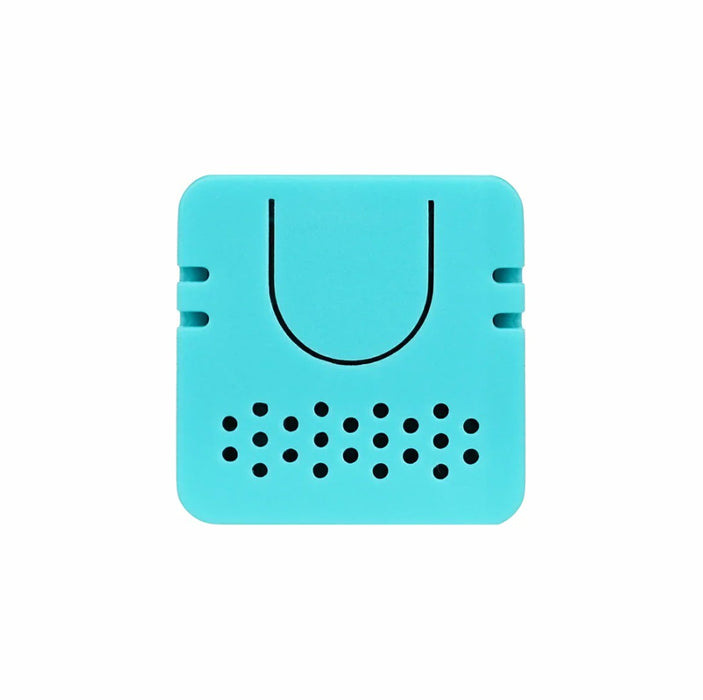

Atom Echo S3R - スマートスピーカー開発キット

ATOM Echoの後続品で、SoCが8 MB PSRAM内蔵のESP32-S3-PICO-1-N8R8に強化、オーディオチップも変更されています。

ATOMシリーズをベースに設計された、インテリジェントな音声制御とヒューマンコンピューターインタラクション（HCI）向けのスマートスピーカーモジュールです。2.4 GHz Wi-Fiに対応し、8 MBフラッシュメモリと8 MB PSRAM内蔵のSoC ESP32-S3-PICO-1-N8R8が搭載され、多様なアプリケーション開発ニーズに対応できます。

オーディオシステムはES8311モノラルコーデックが採用され、MEMSマイクとNS4150Bパワーアンプの組み合わせにより高音質のモノラルオーディオを実現、AI音声アシスタントやスマートホーム制御などの音声インタラクションに最適です。

特徴

• ESP32-S3-PICO-1-N8R8 MCU搭載
• 8 MBフラッシュメモリと 8 MB PSRAM（疑似SRAM）を搭載
• ES8311コーデックとMEMSマイクロフォン搭載
• NS4150B D級パワーアンプと8Ω 1 Wスピーカー内蔵
• 赤外線発光機能
• 拡張可能な入出力ピンとインターフェース
• 開発プラットフォーム：Arduino、UIFlow2、ESP-IDF、PlatformIO

仕様

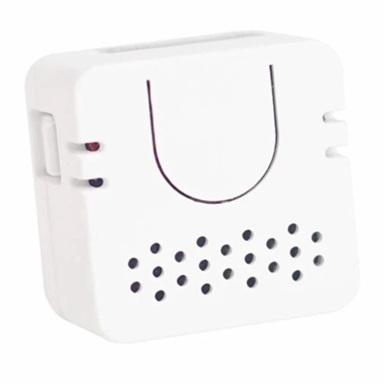

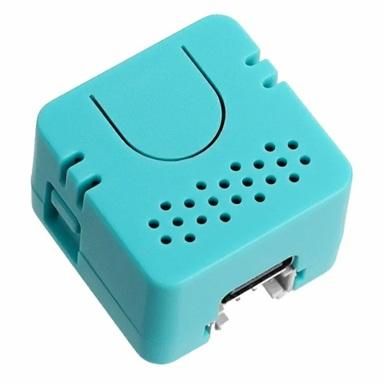

	Atom EchoS3R （本製品）	Atom Echo
外観
SoC	ESP32-S3-PICO-1-N8R8 ・240 MHz ・32-bit LX7 デュアルコア ・2.4 GHz WI-Fi ・Bluetooth 5、Bluetooth mesh対応	ESP32-PICO-D4 ・240 MHz ・32-bit LX6 デュアルコア ・2.4 GHz WI-Fi ・Bluetooth 4.2 BR / EDR、BLE対応
フラッシュメモリ	8 MB	4 MB
PSRAM	8 MB	なし
オーディオ	・ES8311 コーデック ・NS4150B D級パワーアンプ ・MEMSマイクロフォン	・NS4168 I2S デコーダ / パワーアンプ ・SPM1423 PDMマイク
RGB LED	なし	1 x SK6812

• ポートA：HY2.0-4Pコネクタ
• 拡張コネクタ：5ピン＋4ピン
• 外形寸法：24 x 24 x 16.8 mm
• 重量：9.3 g

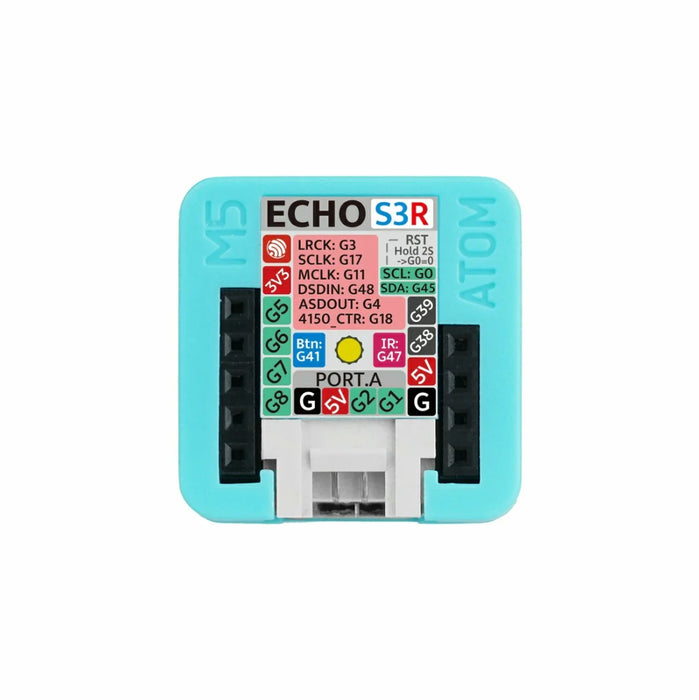

ESP32-S3 I/O利用状況・ピン配置

オーディオ

赤外線

スイッチ

ポートA（HY2.0-4P）

資料

• ドキュメント
• 回路図1
• 回路図2
• 外形図
• ESP32-S3-PICO-1-N8R8 データシート
• ES8311 データシート
