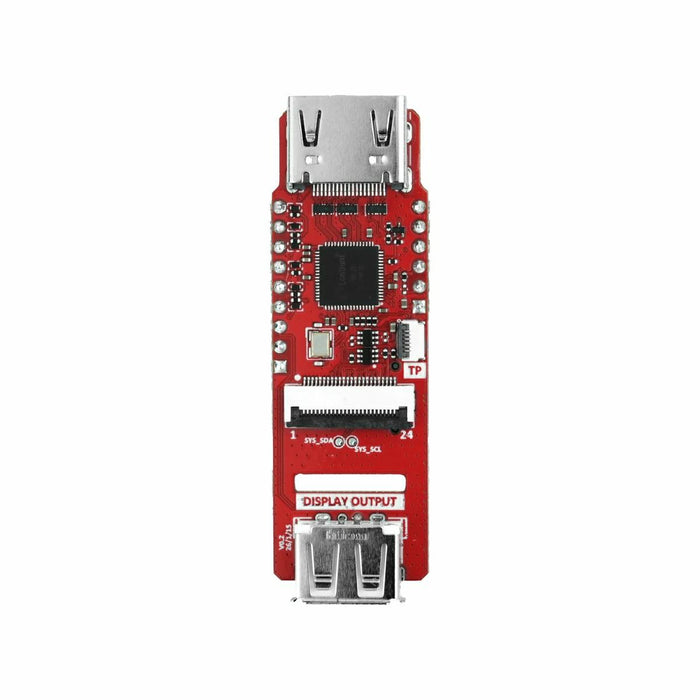

M5Stack PoE-P4用ディスプレイ出力追加ボード（LT8912B）

Name: M5Stack PoE-P4用ディスプレイ出力追加ボード（LT8912B）
Brand: M5Stack
SKU: 11348
Price: 2189.0 JPY
Availability: InStock

送料区分: 200

商品コード: M5STACK-U221

発売日: 2026-08-24

在庫数: 98

短いURL: ssci.to/11348

¥2,189 （税込）

¥2,189 - ¥2,189

¥2,189

M5Stack ESP32-P4搭載 PoE-P4ユニット（以下、PoE-P4ユニット）用に設計されたディスプレイ出力拡張モジュールです。LT8912Bチップをベースに、PoE-P4ユニットからのMIPI DSIディスプレイ信号をHDMI出力に変換します。I²C TP（タッチパネル）インターフェースやmicroSDカードスロットが搭載され、PoEディスプレイ端末、組み込み制御パネルやダッシュボードなどのHMI（ヒューマン・マシン・インターフェース）として活用できます。

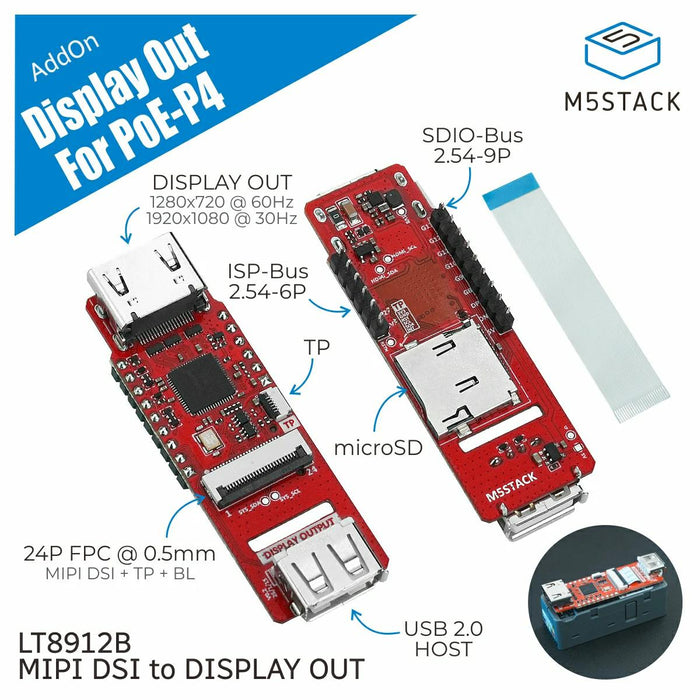

特徴

PoE-P4ユニット用に設計されたディスプレイ出力拡張モジュール
LT8912Bチップをベースに、MIPI DSIディスプレイ信号をHDMI出力に変換
標準的なHDMI Type-A端子を搭載
I²C TP（タッチパネル）インターフェースによるタッチインタラクションをサポート

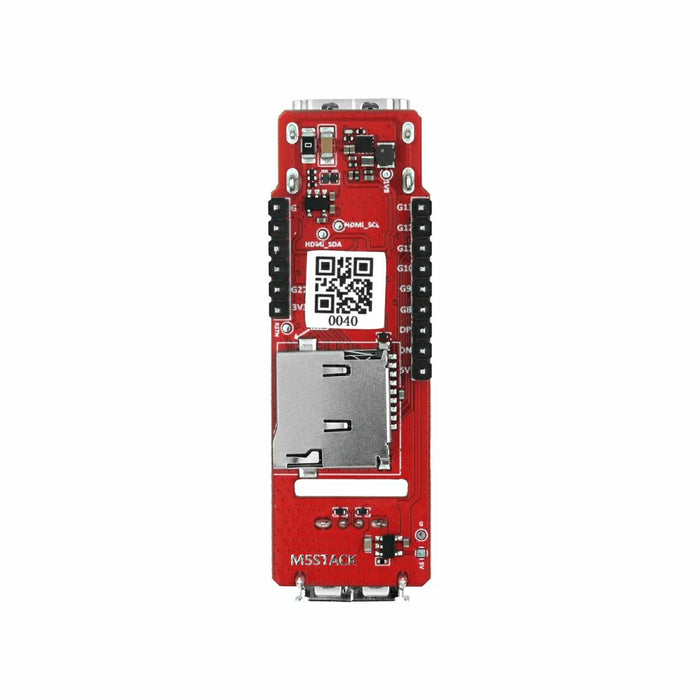

microSDカードスロットにより、ローカルストレージを拡張可能
USB Type-A端子を備え、マウスやキーボードなどの周辺機器に対応
1280 x 720 @60 Hzおよび1920 x 1080 @30 Hzの2種類の出力解像度をサポート

仕様

変換チップ	LT8912B
メイン入力インターフェース	24P FPC（0.5 mmピッチ）

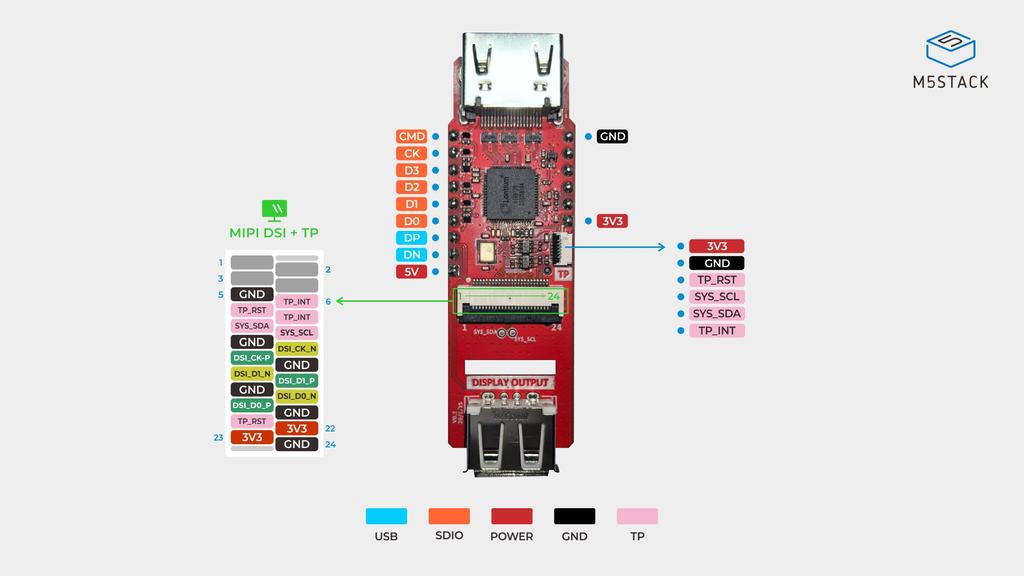

入力信号	MIPI DSI 2レーン / SYS_SDA / SYS_SCL / TP_INT / TP_RST / USB1_DP / USB1_DN / SDIO / RESET_N
ディスプレイ出力	1 x HDMI Type-A
I²CTP（タッチパネル）インターフェース	1 x 0.55-6P
USB	1 x USB Type-A
USB Load Capacity	5 V @0.5 A
ストレージ	1 x microSDカードスロット
電源入力	DC 5 V（PoE-P4ユニット拡張インターフェースより入力）
ディスプレイ出力解像度	1280 x 720 @ 60 Hz / 1920 x 1080 @ 30 Hz
待機時消費電力	DC 5 V @74.55 mA（ユニット全体）
動作時消費電力	DC 5 V @186.83 mA （ユニット全体）

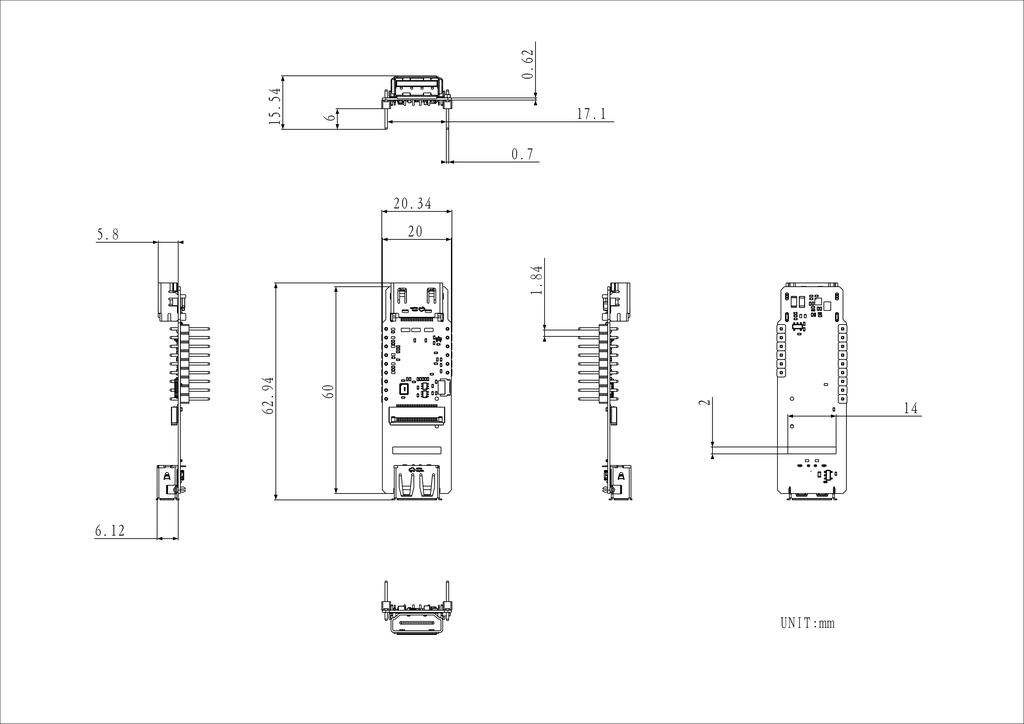

製品サイズ	20.3 x 62.9 x 15.5 mm
製品重量	7.9 g
