POS-FB-001
SKU 11316

UIAPduino対応 CP2102N搭載 小型USBシリアル変換モジュール

送料区分: 200

商品コード: POS-FB-001

発売日: 2026-07-14

在庫数: 14

短いURL: ssci.to/11316

受託販売商品

¥770 （税込）
¥770 - ¥770
¥770

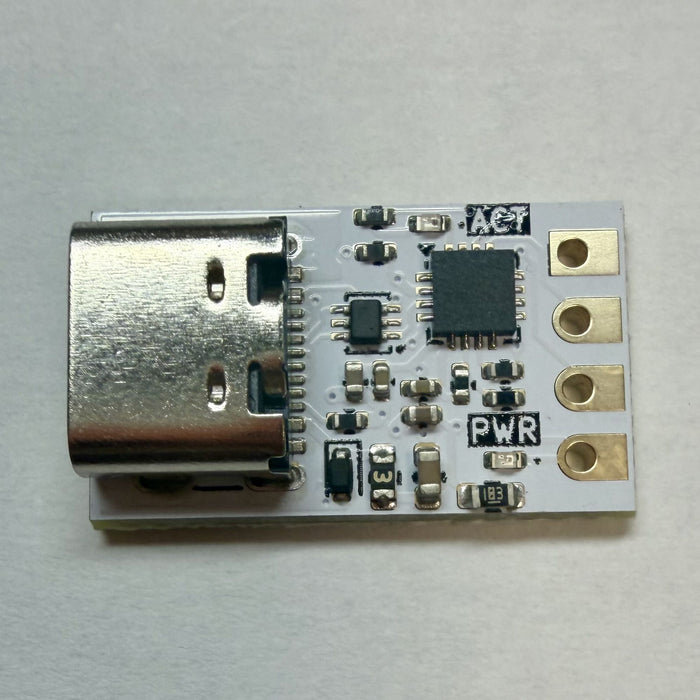

Silicon Labs社のCP2102Nを採用した、基板サイズ20mm×12mmの小型USBシリアル変換基板です。USB Type-C接続、USBバスパワー動作に対応しており、TxD、RxDはスルーホール端子から引き出しています。
UIAPduino Pro Micro CH32V003 V1.4 のピン配置に対応しており、コンスルーやブレッドボードによりRXD、TXD、GNDをそのまま接続することができます。

特徴

  • 小型です。（基板サイズ20mm×12mm）
  • Silicon Labs社のCP2102Nを使用。
  • 過電流保護回路搭載。
  • 静電気対策回路搭載。
  • USB Type-Cコネクタ搭載。
  • USBバスパワー動作。
  • I/O電圧3.3V、入力5Vトレラントです。
  • UIAPduinoにそのまま挿入できるピン配置になっています。
  • RoHS対応です。

仕様

  • 電源電圧Max.：5V
  • IO電圧Max.：3.3V（入力5Vトレラント）
  • ボーレートMin.：300bps
  • ボーレートMax.：3Mbps
  • 受信バッファ：512バイト
  • 送信バッファ：512バイト
  • LED 2個（電源：青、TxD：オレンジ）

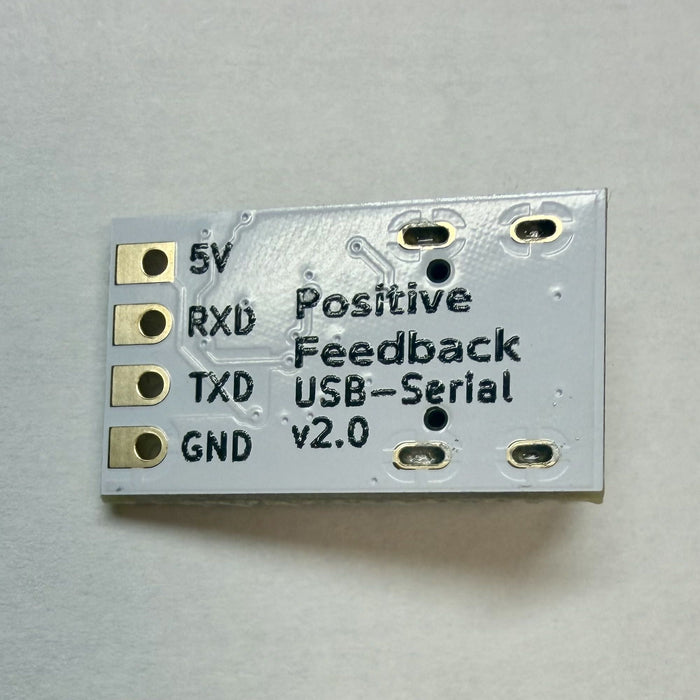

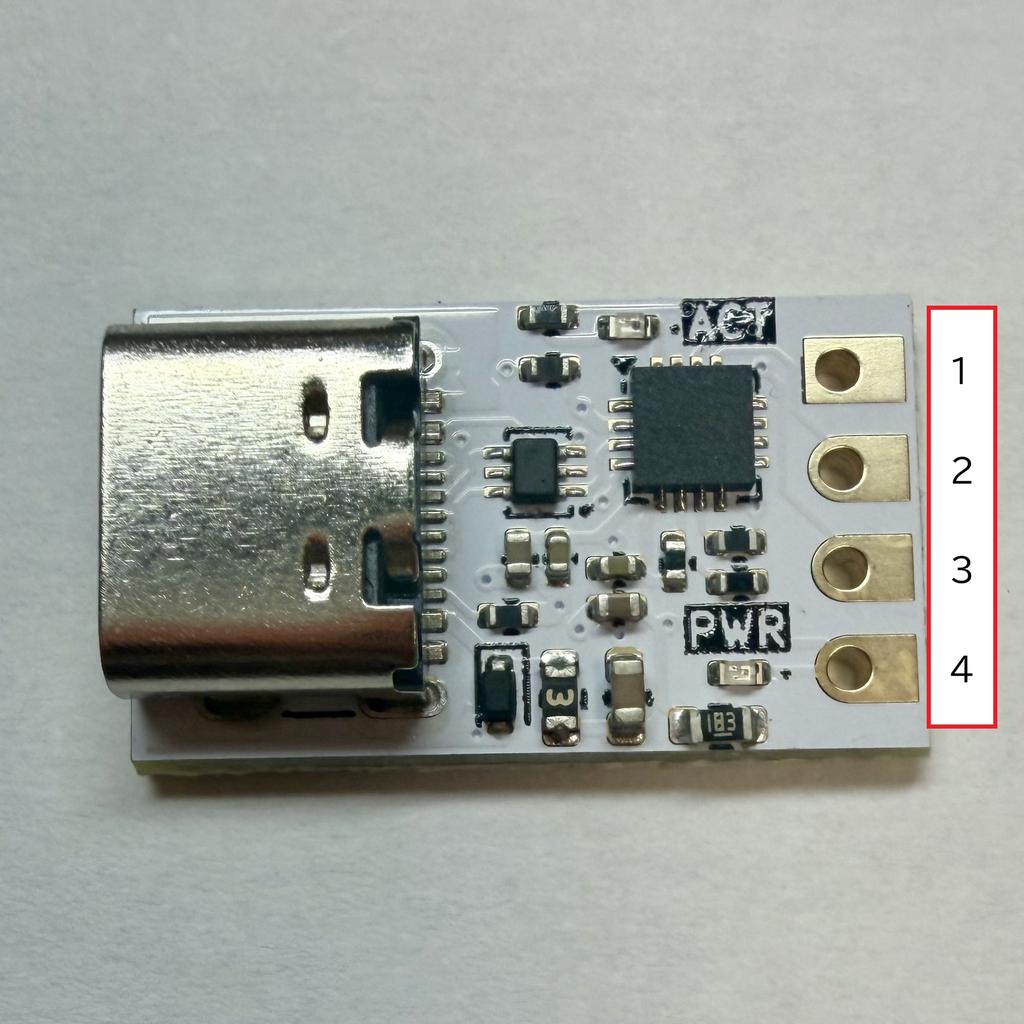

ピンアサイン

  • p1 ： +5V(VBUS)
  • p2 ： RXD
  • p3 ： TXD
  • p4 ： GND

内容物

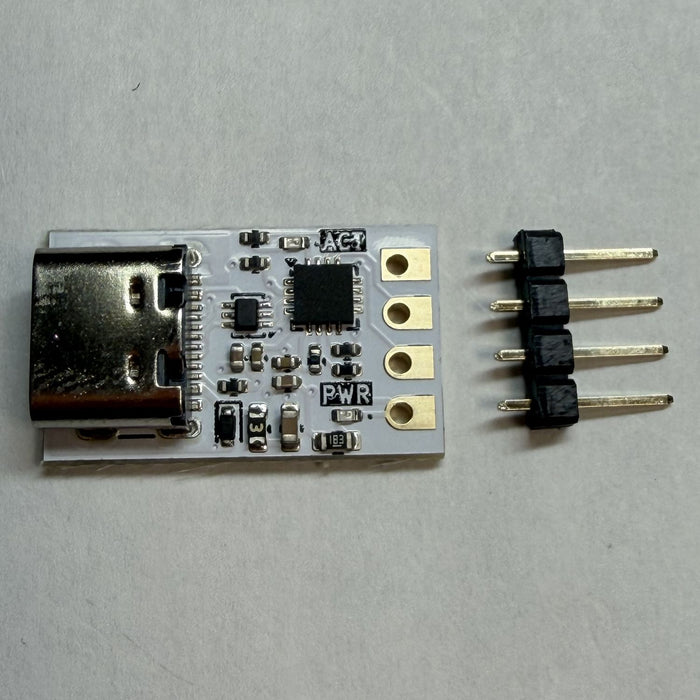

  • 小型USBシリアル変換モジュール基板　×1
  • ピンヘッダ4ピン（ストレートタイプ） ×1

資料

本商品は、ポジティブフィードバックさんからの受託販売商品です。輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。ご自身で解決していただく必要があります。
