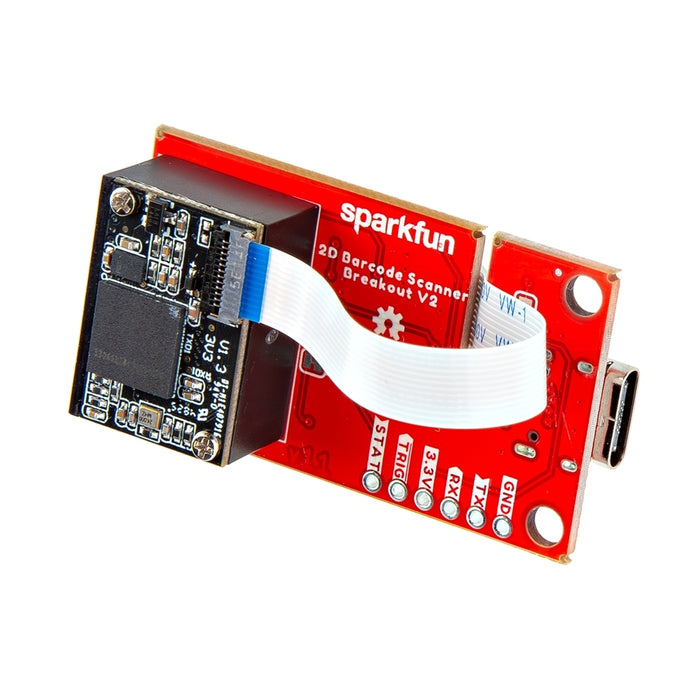

SparkFun 2D バーコードスキャナモジュール v2

DYscan製高機能モジュールDE2290Dが搭載された二次元バーコードスキャナモジュールで、SparkFun 2D バーコードスキャナモジュールの新しいバージョンです。

このバージョンは、高度なCMOS画像認識技術と30万画素のグローバルシャッターカメラが組み合わさったDE2290Dの採用によりバーコード読み取り機能が強化されました。

高精度の読み取り精度3 mil（0.076 mm）を実現し、多種多様な1D/2Dスキャナーコードのデコードに対応しています。このモジュールは、ターゲットまでの距離に応じて照度を自動調整し、印刷物、商品パッケージ、デジタル画面のいずれからバーコードを読んでも優れた読み取り性能を発揮します。

スキャナ機能

モジュールには30種類以上のバーコード（1Dおよび2D）を認識/デコードできる画像処理と結合したカメラが搭載されています。スーパーマーケットにあるレーザースキャナにように働き、画面や紙から2Dマトリックスコードを読み取ることができます。。

• 汎用的なデコーディング：
  標準的なUPC/EAN製品コードから複雑なQR/Data Matrix/Aztecコードまであらゆるコードを読み取り可能。
• デュアルLEDシステム：
  照明用の白色LEDと精密なスキャン照準線用の赤色LEDを搭載。
• 即時フィードバック：
  ブザーとステータスLEDをボードに搭載、スキャン成功時に目と耳ですぐに確認可能。
• 組み込み対応：
  常設用途に5ピンヘッダでTTLシリアル/電源/トリガー入力ピンに直接アクセス可能。

スマートな性能

前バージョンと同様、シリアルインターフェースを使用するか、設定マニュアルに記載されたコマンドバーコードをスキャンすることで、2通りのユースケースに合わせて設定できます。

• USB モード（プラグアンドプレイ）：
  USB-Cコネクタ一つでキーボード、HID、シリアルデータを送信できます。DE2290D は、三つのプロトコルを同時に列挙する機能を備え、CDCシリアルドライバにより、デバイスをコンピュータ上で標準COMポートとして認識させることができます。
• 組み込みモード（TTLシリアル）：

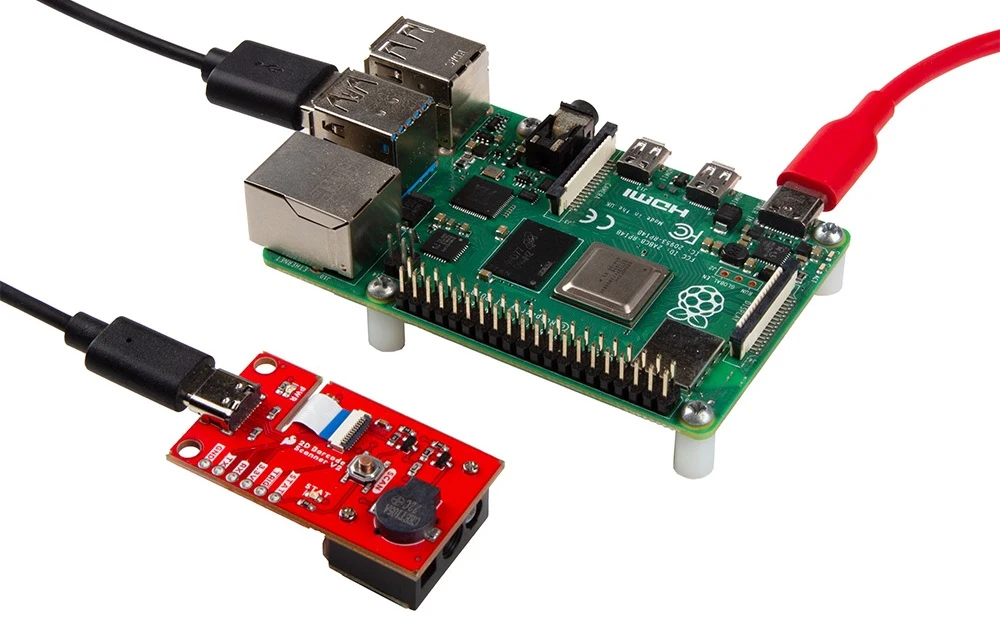

  Arduinoまたは Raspberry Piなどのマイクロコントローラを用いたプロジェクトでは、5ピンヘッダを用いてTTLシリアルピン、電源、トリガー入力に直接アクセスできます。

DE2290Dは、マニュアル、オートセンス、連続、コマンド制御など、複数の動作モードに対応し、用途に合わせて柔軟に運用できます。

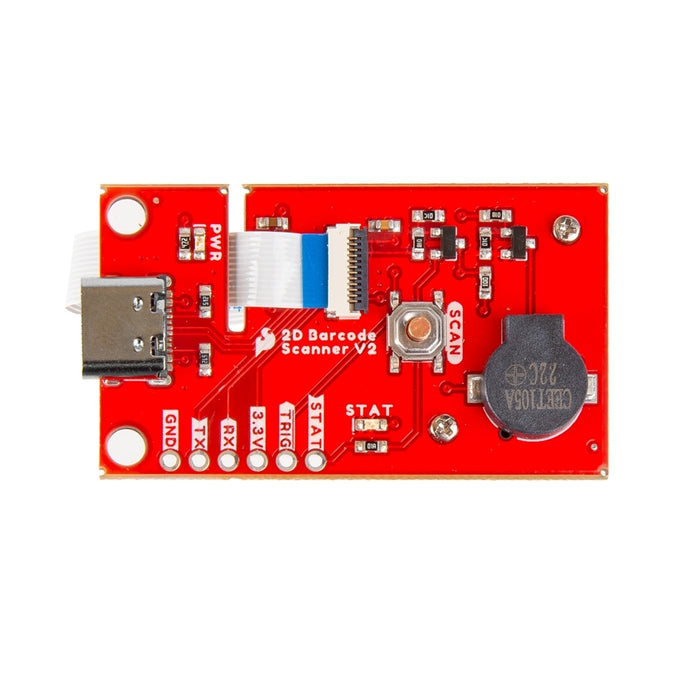

特徴

• USB HIDインターフェースと仮想COMポートに使用できるUSB Type-Cコネクタ
• 通信インタフェース：USB/シリアルTTL（3.3 Vのみ）
• グローバルシャッターCMOSカメラ
• 30万画素、解像度640 x 480
• 30種類のバーコード読み取りに対応
• スキャンボタン
• 圧電ブザー
• LED
  • 赤（PWR）
  • 青（STAT）

資料

• 回路図（PDF）
• EagleFile（ZIPダウンロード）
• 基板寸法図
• 接続ガイド
• データシート（PDF）
• スキャナー設定マニュアル（PDF）
• ライブラリ
  • Arduinoライブラリ
  • Pythonパッケージ
• GitHubハードウェアリポ
