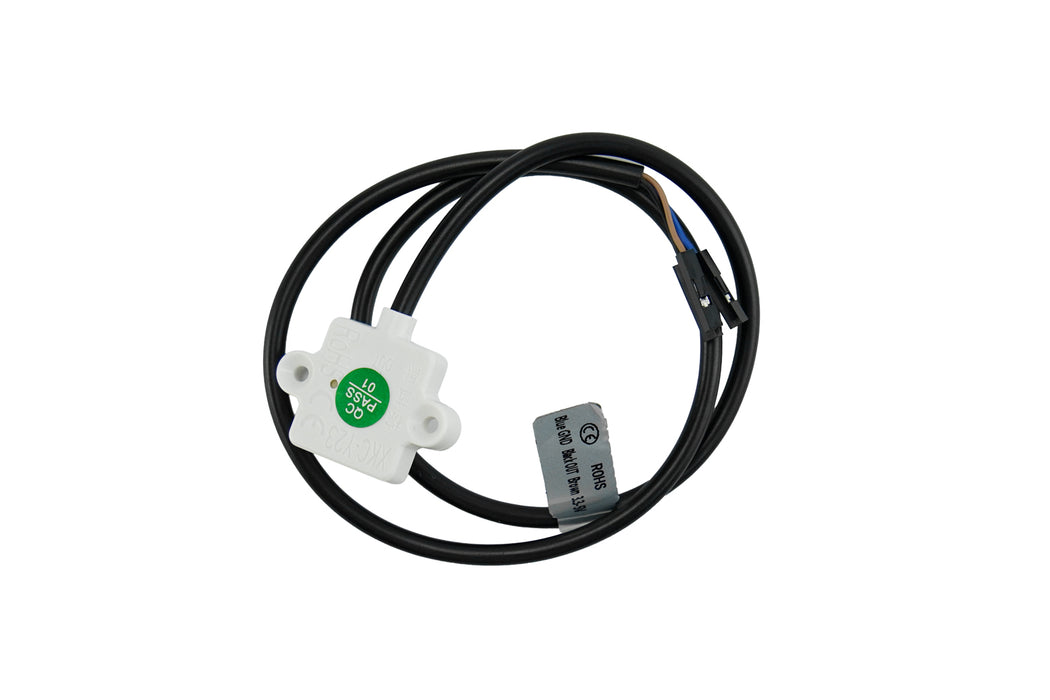

DFRobot 小型非接触式液面センサ

静電容量式検知技術を利用して、最大15 mm厚までの非金属製容器内の液面レベルを非接触で検出する小型センサです。液体に直接触れる必要がないので、密閉環境における強酸や強アルカリ、有毒な液体といった、取り扱いに注意が必要な物質の監視に最適です。

特徴

• ワンタッチ自動感度キャリブレーションにより、3秒から5秒ですばやく異なる容器へ設定できます。
• プラスチック、ガラス、セラミックなどの非金属容器を通して、最大15 mmの厚さまで検知できます。
• High/Lowレベル出力をマイコンのデジタル入力ピンで読み取れます。
• 厚さ6.1 mmと小型で組み込みが容易です。
• IP67の防塵・防水性能を備えています。

活用例

• 家電製品：給水器・浄水器・コーヒーメーカーの水切れ防止
• 医療機器：医療用液体の監視と医療用洗浄機器の液面管理
• 産業制御：強酸・強アルカリ貯蔵タンクの液面検出、密閉容器内の有毒液体の監視
• 化学工業：高圧密閉容器内の液体検知

仕様

• 動作電圧：3.3～5 V DC
• センシング厚さ範囲：15 mm以下
• 液面検出精度：±3 mm
• 消費電流：5 mA ± 2 mA
• 出力形態：High/Low レベル
• 出力電流：100 mA以下
• 応答時間：500 ms
• 動作環境温度：-20～65℃
• ケーブル長：50 cm
• 材質：PC-V0難燃性素材
• 防塵・防水等級：IP67

資料

• 製品Wiki
