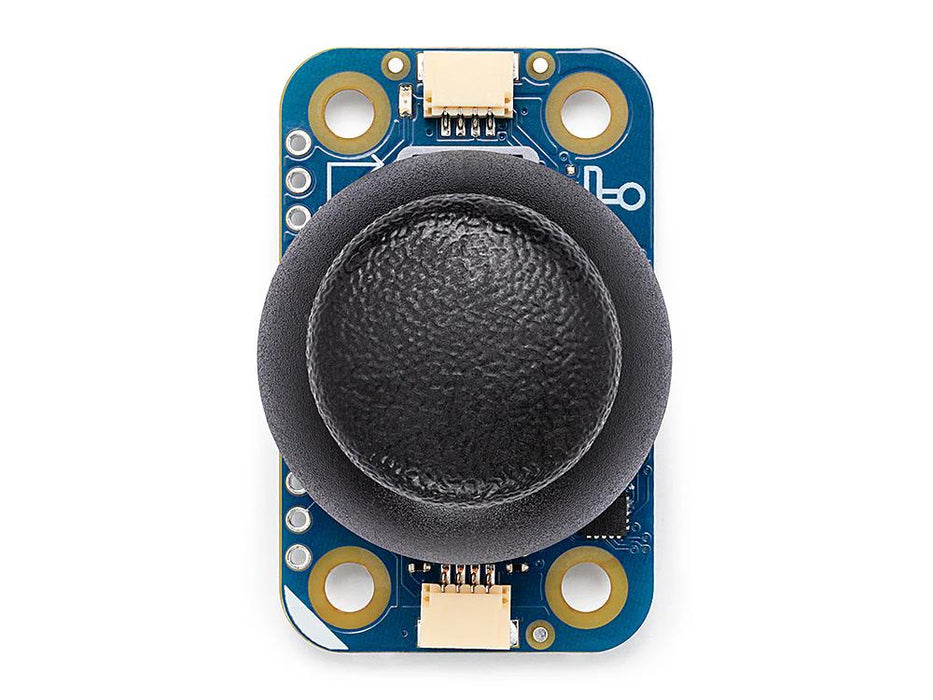

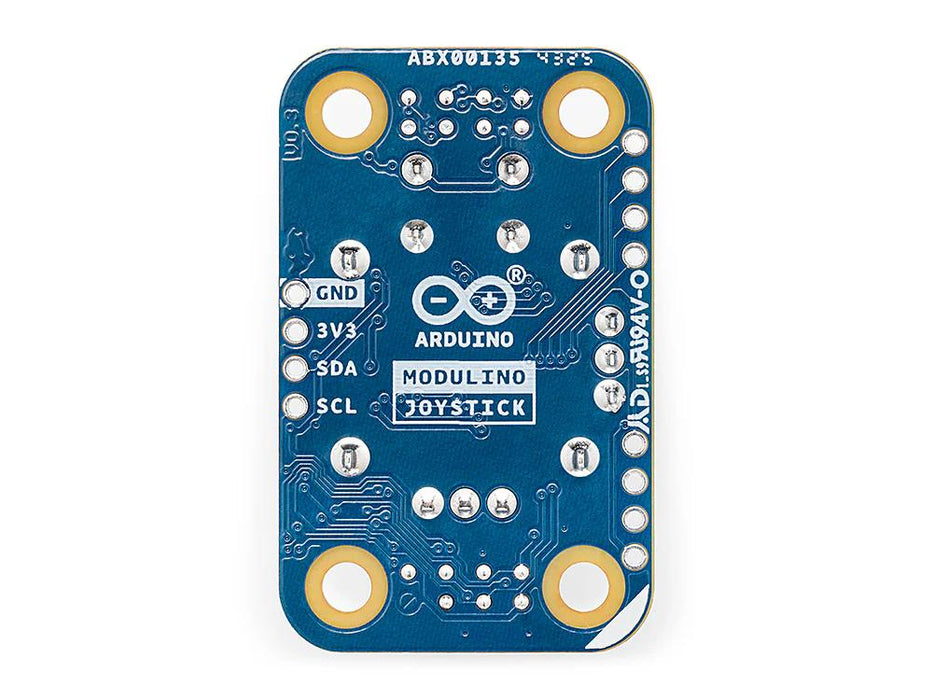

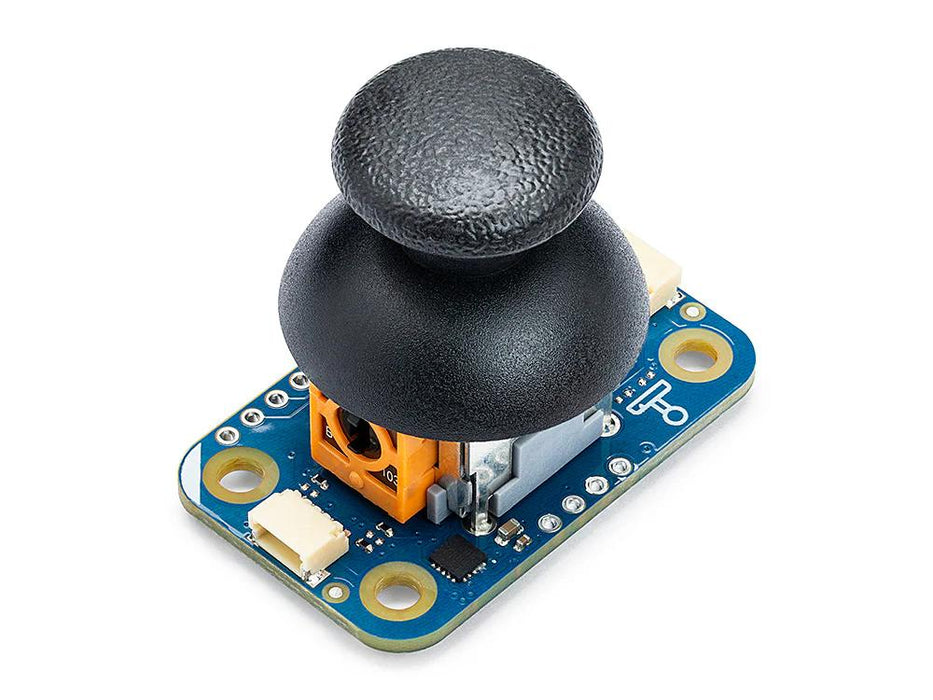

Modulino Joystick

2軸アナログジョイスティックと押込み式ボタンが搭載された入力モジュールです。ゲーム用コントローラー、ロボットの操縦、各種ユーザーインターフェースの操作入力として使用できます。QwiicケーブルによりArduinoボードへ簡単に接続でき、複雑な配線なしで方向入力と選択操作を実装できます。

Arduino Modulinoシリーズは、複雑な電子工作を、最小限のコードと最大限の創造性によってシンプルでインタラクティブなプロジェクトに変える、新世代のセンサ/アクチュエータ・モジュールです。あらゆる手順を簡素化し、プラグアンドプレイですぐに使用できます。

特徴

• 2軸アナログ入力により、水平方向と垂直方向の位置を連続値で取得できます。
• ジョイスティック押し込み操作をスイッチ入力として使用できます。
• 約60°の可動範囲を備え、滑らかな操作感を得られます。
• Qwiicコネクターを備え、電源供給とI²C通信を1本のケーブルで行えます。
• デイジーチェーン接続により、複数のModulinoシリーズを同一バスへ追加できます。
• Arduino用ライブラリとサンプルを利用し、短時間で開発を始められます。

仕様

• 動作電圧：3.3 V（Qwiicコネクター給電）
• 通信方式：I²C
  • 初期I²Cアドレス：0x2C（ソフトウェアで変更可）
• 通信制御用マイコン：STM32C011
• 基板寸法：25.36 x 41 mm
• ライブラリ：Arduinoライブラリ、MicroPythonライブラリを利用可能
• 接続対象商品：Arduino Uno R4 WiFiおよびQwiic搭載マイコンボードから使用可能

内容物

• 1 x Modulino Joystick
• 1 x Qwiicケーブル（5 cm）

資料

• Arduino Docs：Modulino Joystick
• 回路図
• データシート

注意事項

• 電源は3.3 Vで使用してください。過大な電圧を印加すると故障のおそれがあります。
• 接続先ボードと周辺機器は、Qwiic規格およびI²C電圧条件を確認してください。
• 複数台を同時接続する場合は、各モジュールに重複しないI²Cアドレスを設定してください。
