M5Stack ASRモジュール

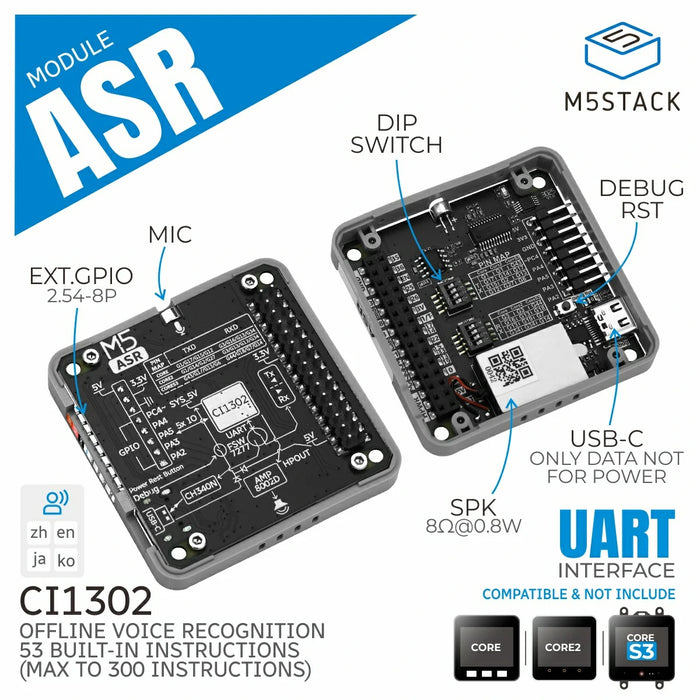

CI1302ベースのAIオフライン音声認識モジュールです。マイクとスピーカーを内蔵、エコーキャンセル（AEC）により環境ノイズの影響が低減されます。工場出荷時に英語のウェイクアップワード/コマンドがプリセットされ、ユーザー定義の語彙に置き換えると、日中韓英のワードで最大300コマンドまでカスタマイズできます。通信はUARTで、DIPスイッチによりホスト側のUARTピン配置に合わせて切り替えられます。

特徴

• AIオフライン音声認識、AECノイズリダクション対応
• 英語のプリセットコマンドを内蔵（53種類）、最大300コマンドまでカスタマイズ可能
• マイク及び0.8 Wクラスのスピーカー内蔵で音声フィードバックに対応
• UARTで通信、DIPスイッチでUART割り当てを切り替え可能
• USB Type-Cでファームウェア書き込み
• 開発プラットフォーム：UiFlow2、Arduino

仕様

• 音声チップ：CI1302
• コマンド数：最大300（出荷時プリセット53）
• ウェイク方法：キーワードまたはUARTコマンド
• マイク：GMI4527P-2C-32 dB（アナログ）
• スピーカー：8 Ω / 0.8 W（ウェイク後の音声出力）
• 通信：UART 115200 bps / 8N1
• ノイズ処理：AEC（エコーキャンセル）ノイズ除去
• 音声の到達距離：環境40 dBで最大約6.4 m、54 dBで最大約1.8 m
• 消費電流（5 V）：待機約52 mA、低音量約43 mA、中音量約85 mA、高音量約161 mA
• 外形寸法：54.0 x 54.0 x 13.1 mm
• 重量：約15.2 g

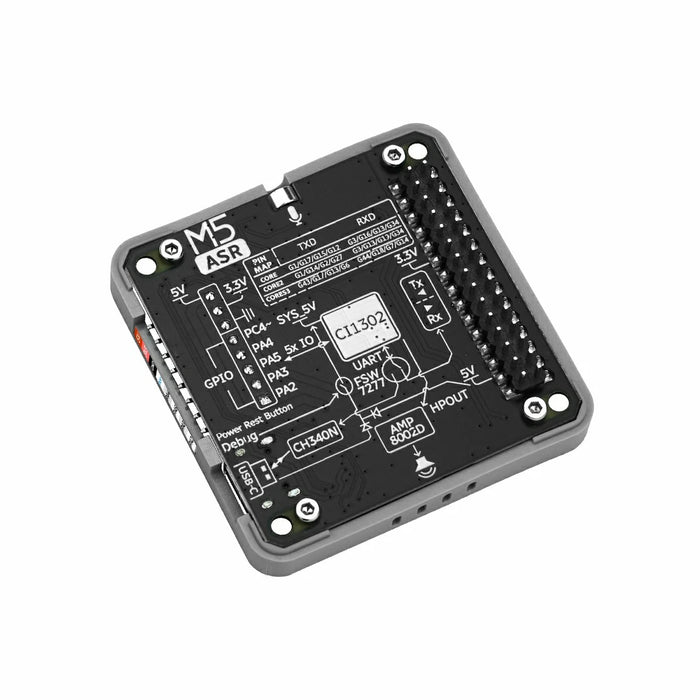

ピン配置

※ SWピンは、DIP スイッチで切り替え可能

資料

• 製品ドキュメント
• 回路図（PDF）
• 製品サイズ図（PDF）
• CI1302 データシート
• クイックスタートガイド
