Qwiic Micro - VCNL4040搭載 近接センサモジュール - 20cm

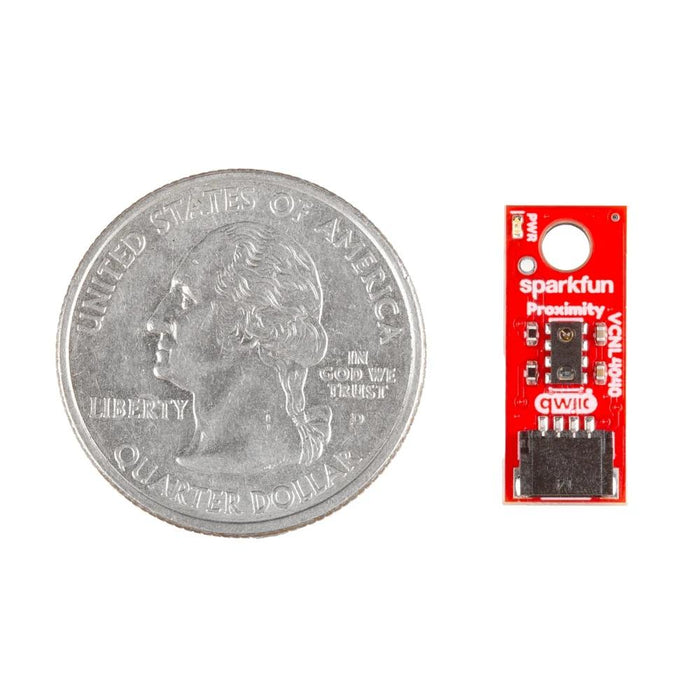

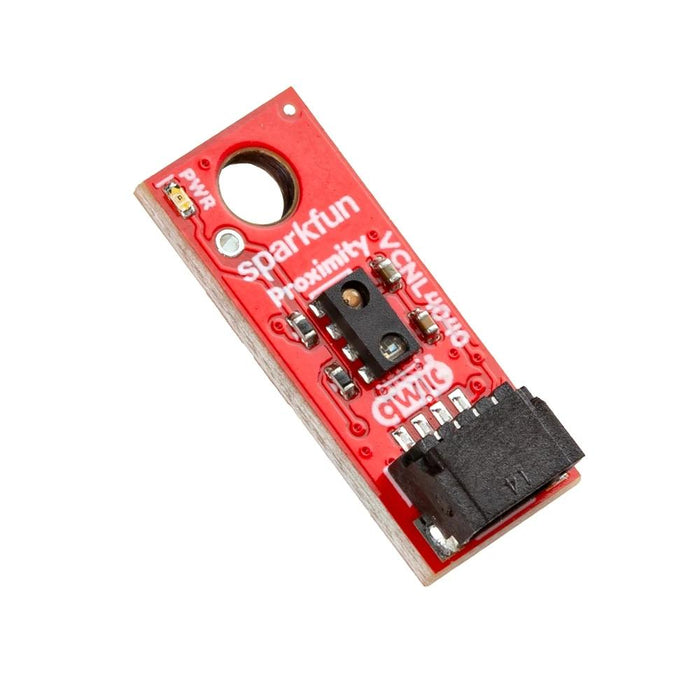

シンプルな赤外線物体検出センサと環境光センサが搭載された超小型の近接センサモジュールで、VCNL4040を利用しています。24.65 x 7.62 mmのQwiic Microサイズで、スペースが限られた環境でも優れた性能を発揮します。

洗面所の自動水栓やソープディスペンサ、エアータオルなどでよく使用されているもので、20 cmまでの距離で物体の有無を、そこに物があるかどうか、そしてそれが近づいてくるのか離れていくのかを検出することができます。

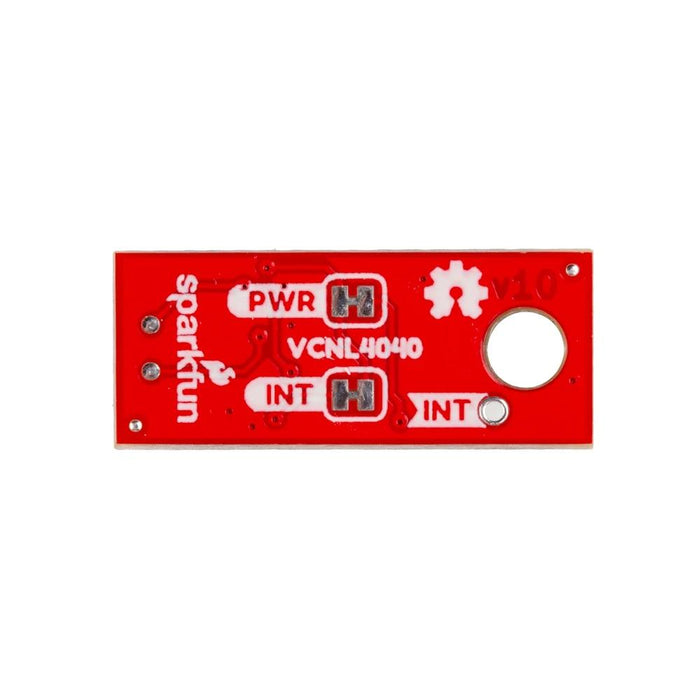

本製品は、割り込みピンを除く全ての信号と電源をQwiicコネクタ経由で接続する設計になっていて、ハンダ付けなしで使用できます。ブレッドボードでご使用の方はこちらの商品をご利用ください。

一般的に使われているシャープのアナログセンサの代わりとなる優れたデジタルモジュールです。VCNL4040にはデッドゾーンがなく、センサの表面まで読み取ることができます。

センサの機能を有効に活用するためのArduinoライブラリがこちらに用意されています。

※ 本製品はミリ単位での正確な距離測定はできません。具体的な数値として距離の読み取りが必要な用途には、TOFセンサの方が適しています。

Qwiicシステムとは

Qwiicシステムには、I²Cのセンサ、アクチュエータ、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタが搭載されているので小さく収まり、かつ分極化されているので、接続を誤ることもありません。

特徴

• 検出範囲：0〜20 cm
• 統合モジュール：赤外線エミッタ（IRED）、環境光センサ（ALS）、近接センサ（PS）
• ALSとPSを並列構造で運用
• デッドゾーンなし
• 動作電圧：3.3 V
• I²Cアドレス：0x60（固定）
• Qwiicコネクタ

※VCNL4040のI²Cアドレスはハードウェアデザインされており、変更することができません。複数の本製品を同一バス上で使用したい場合は、こちらのようなマルチプレクサをご利用ください。

資料

• 回路図（pdf）
• KiCADファイル（ダウンロード）
• 使用ガイド
• データシート（VCNL4040）
• Arduino ライブラリ
• Python Package
