ATOMIC ToUnit Base

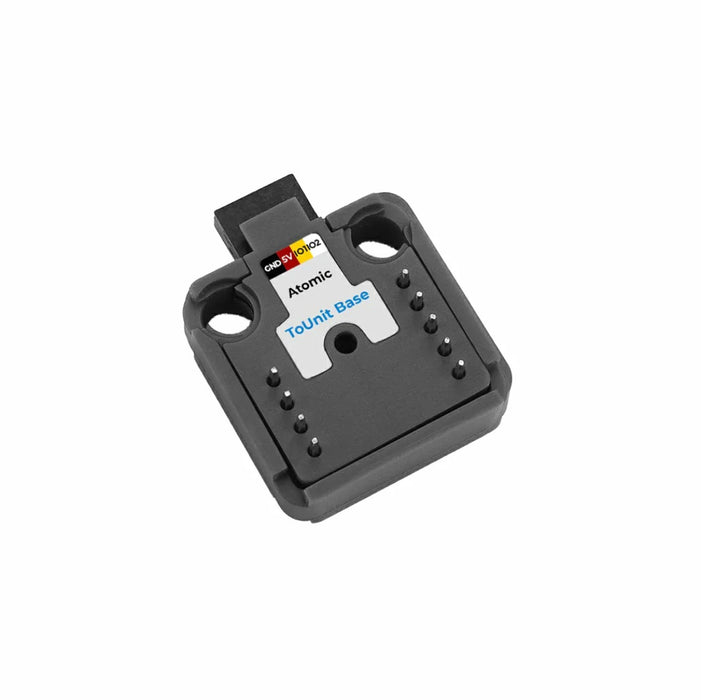

Atom底面のI/OインタフェースをHY2.0-4Pプラグに変換するAtomシリーズ専用のインタフェースアダプターです。HY2.0-4Pプラグに変換することにより、M5Stackの各種Unitを直結できます。HY2.0-4Pプラグに繋ぐ信号線はDIPスイッチで選択できます。AtomとUnitシリーズデバイス間のシームレスな拡張・相互接続を実現し、様々な可能性を広げます。

特徴

• Atomコントローラの底面IOインタフェースをUnitシリーズとの接続に利用

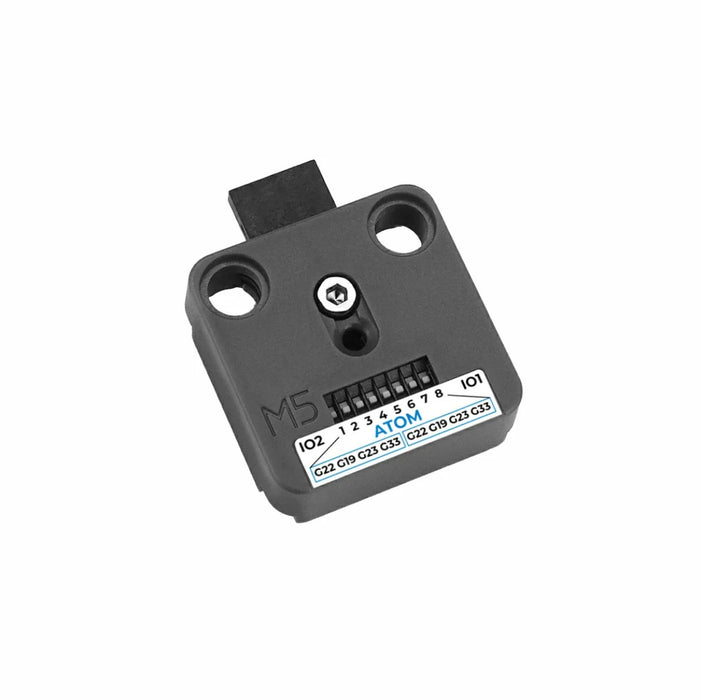

• DIPスイッチにより使用する信号線を選択できます

仕様

• HY2.0-4Pプラグに割当可能な信号線
  • （Atom S3 接続時）GPIO 5 / GPIO 6 / GPIO 7 / GPIO 8
  • （Atom Lite接続時）GPIO 22 / GPIO 19 / GPIO 23 / GPIO 33
• 外形寸法：30.2 x 24.0 x 13.1 mm

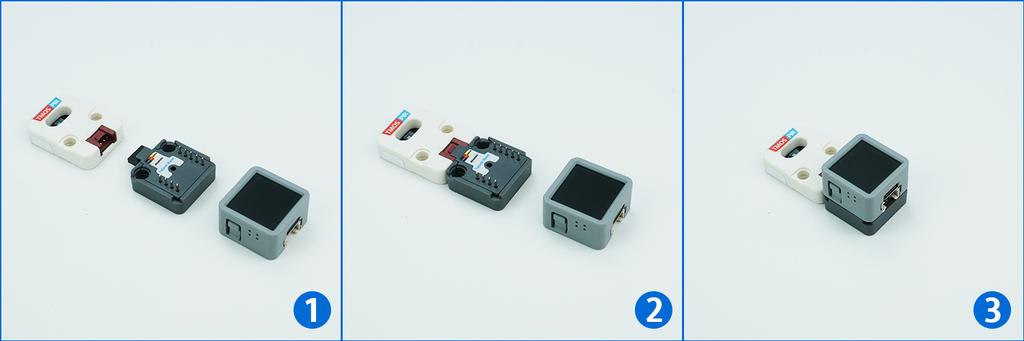

使用イメージ

※ 写真のAtom本体やUnitは含まれません

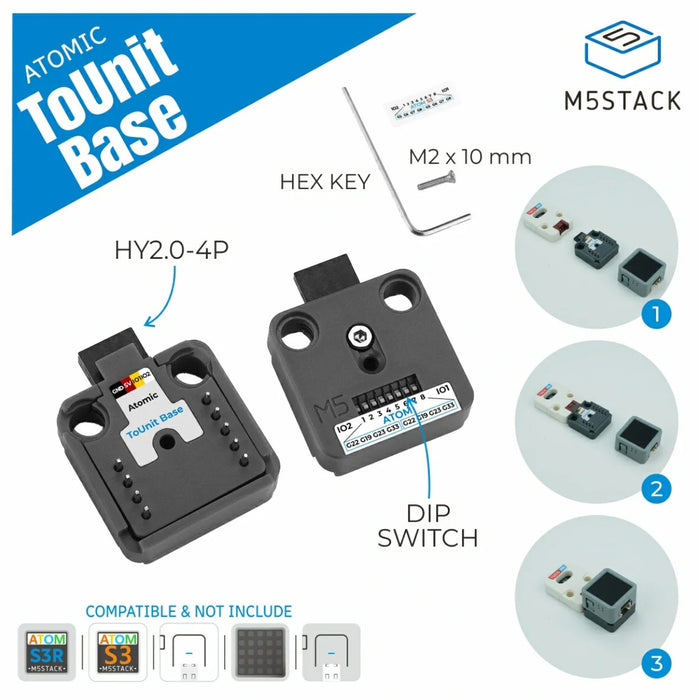

内容物

• 1 x ATOMIC ToUnit Base
• 1 x 六角レンチ
• 1 x M2ネジ
• 1 x シール

資料

• ドキュメント
