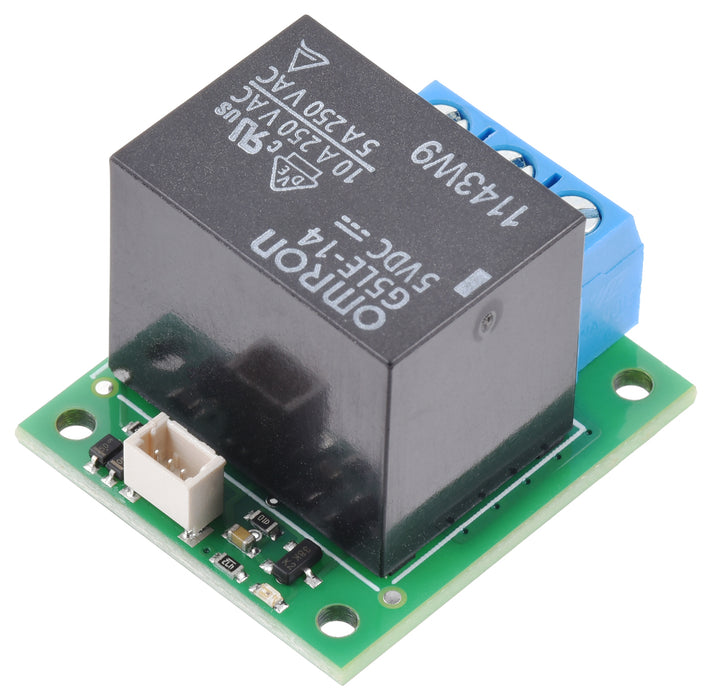

Pololu 5VDCリレー付SPDTリレーボード（トップコネクト型）

5 VDCリレー、5 mmピッチターミナルブロック（スイッチ接続用）、トップ型JST SHコネクタ（制御信号接続用）が搭載された単極双投（SPDT）リレーボードです。

パワーリレーは最大定格10 AのOmron G5LE-14-DC5で、電気的に絶縁された単極双投（SPDT）スイッチを低電圧低電流の制御信号で簡単に制御できます。制御コネクタは3ピン JST-SHケーブル（別売）を使用します。

特長

• コンパクトなレイアウト
• コイル起動を表示するLED2個
• リレーコイル電流の高速減衰用ツエナーダイオード
• リレースイッチノードに関する電気配線の空間距離/沿面距離ルール仕様

リレーモジュールの使い方

.

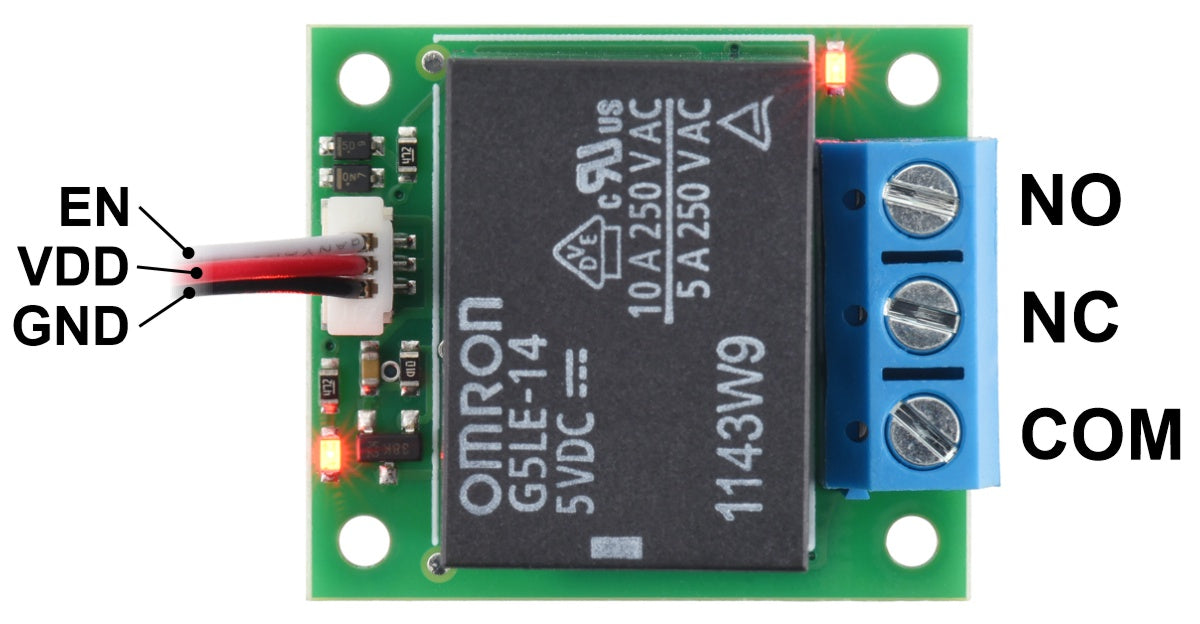

リレーのスイッチ部分は3ピンターミナルブロックから引き出せ、制御ピン（EN、VDD、GND）は反対側の3ピンJST SHコネクタに配線されています。5 VリレーのコイルはVDD-GND間の5 Vで給電され、ENピンをhigh（2.5～20 V）にすると作動します。制御信号は直接NチャンネルMOSFET BSS138K

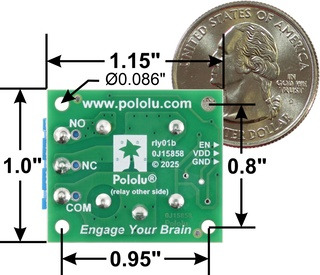

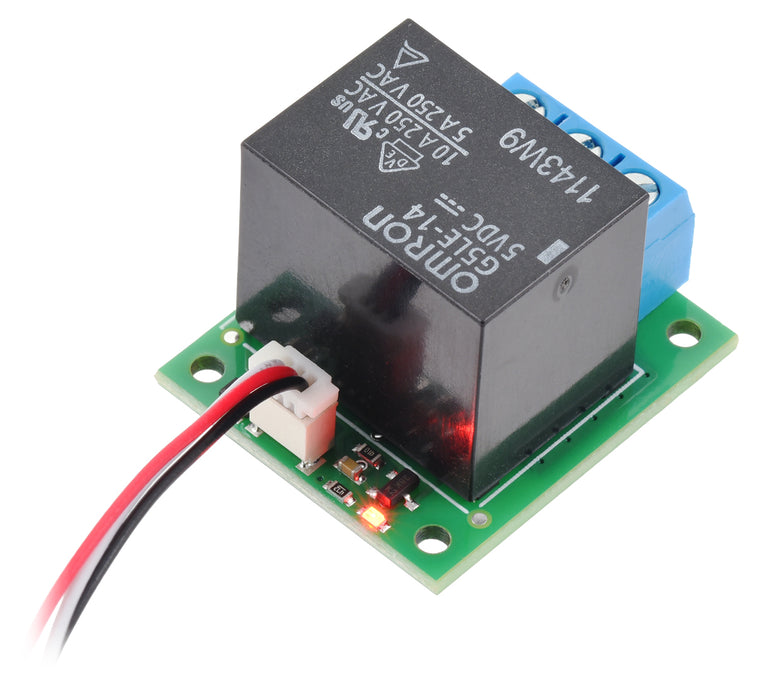

にフィードされ、制御電圧が約2.5 Vを超えるとコイルがONになります。リレー両側にある赤LEDはコイルがONになると点灯します。キャリアボードには取付穴（#2またはM2用）が4箇所あります。

リレースイッチのターミナル端子はCOＭ（common）、NO（nomally open）、NC（normally close）がPCB上に配線され、最小空間距離/沿面距離は銅箔から1.5 mmです。銅パターンはボード端から最低1.1 mmありますが、製造でのボードエッジのばらつきにより少し小さくなる場合があります。

大抵のアプリケーションでは、モジュールの電圧電流定格は使用するリレーの定格と一致します。最大電流、最大電圧、寿命は相互に関係するので、リレーのデータシートを確認されることをお勧めします。

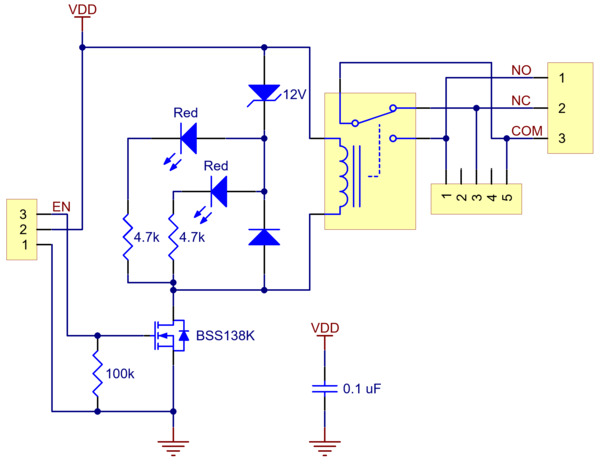

回路図

資料

• 回路図
• データシート
  • Omron G5LE-14-DC5
  • BSS138K
