ADT　シンプルFT8トランスミッタキット

Arduino Nano互換モジュールをベースにしたHF帯の FT8デジタル送信機です。
WB2CBRによるシンプルなArduinoとSi5351モジュールによるFT8デジタルトランシーバ、ADX系譜の最簡略版です。
ADTはシンプルなQRPP(0.5W)レベルの送信機のみとなり、短波ラジオと組み合わせることで通信が出来ます。
PCに接続するオーディオアダプターも添付されます。スマホに接続する場合はUSB-C DACケーブルをご使用ください。

特徴

• ミニマリストFT8、短波ラジオ片手にスマホFT8という運用が可能
• 小型コンパクト
• バンドモジュールの抵抗値によるバンド自動検出
• BFOレベルはラジオからの位置関係で調整可能

仕様

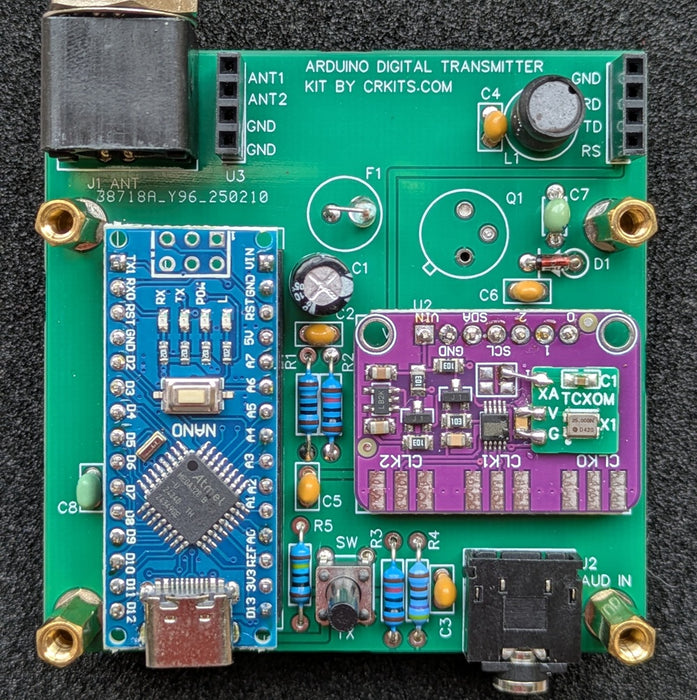

ADT本体

• 出力約500mW
• ローカル発振BFO（ON/OFF)
• バンドモジュール14，21，28MHｚMHｚ付属
• Si5351モジュールのTXCOを高安定化しています。
• 消費電流500mA以下、USBバッテリ使用可能
• 基板外形　65x65mm
• 重量　60g

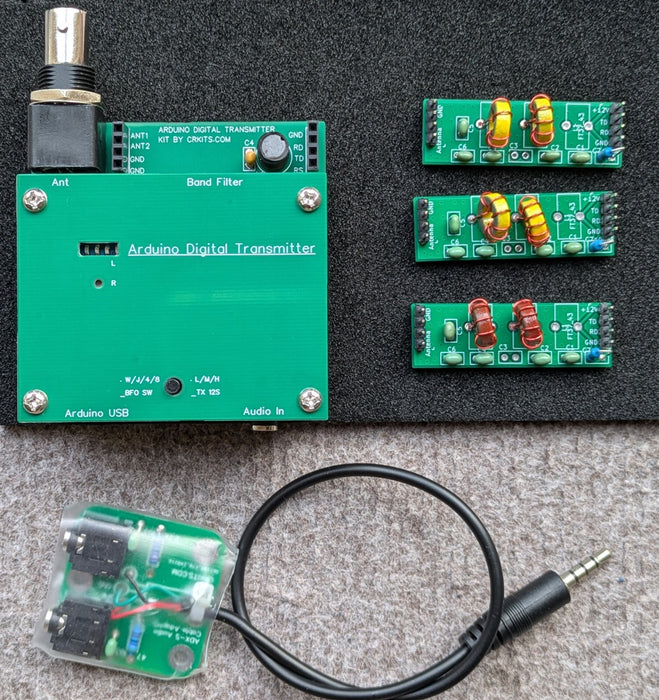

PC接続用オーディオアダプター

• 基板外形　35x35mm

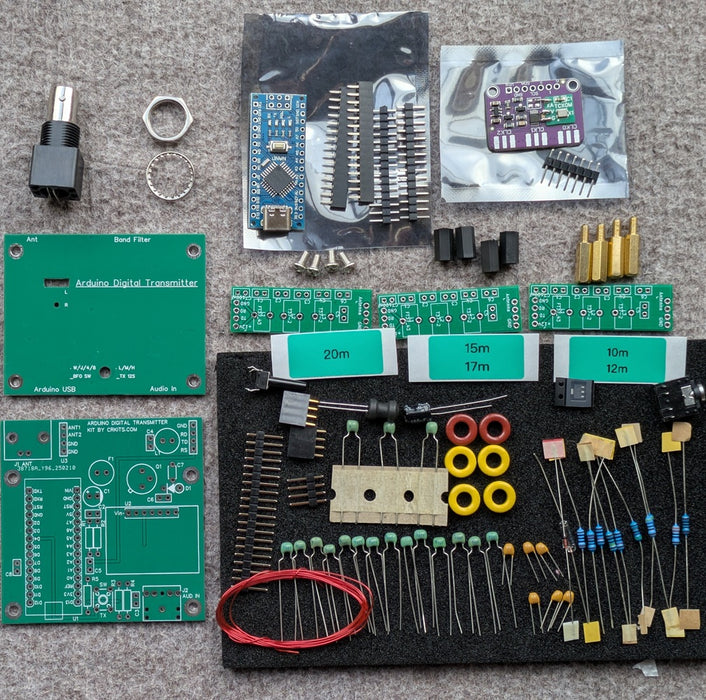

内容物

• 基板上部品一式
• PC接続用オーディオアダプター
• 3.5㎜プラグ付きケーブル２本
• 説明書

御注意

• 本機の使用には低速デジタルモードFT8他デジタル通信方式への基礎知識が必要です。詳しくは関連するWebサイトや定期的にFT8特集が行われるCQ誌等をご参照ください。
  動作までにはWSJT-XなどのFT8用ソフトウェアの設定調整、端末との相性なども工夫します。
  ソフトウェアについてはサポート外です。
• 本製品はアマチュア無線・電子工作・実験用のモジュール（部品）キットです。JARDの保証認定が必要です。ADTについてはこれを満たすレベルのスプリアスとなっております。手順については頒布元Webにも掲載されています。
• 本製品を使用して無線設備を製作・運用する場合、電波法に基づく適切な手続き（前述の保証認定等）は、使用者自身の責任において行ってください。法規制を遵守し、適切な知識を持ってご使用ください。
• 電波を出すにはアマチュア無線のライセンスが必要です。

別途必要なもの

• FT8用端末（ＰＣ，スマホ）
• 外部アンテナ（1/2波長ＤＰ、ワイヤーホイップなど）
• USB電源（Type-Cコネクタで5Vを給電できるUSB ACアダプタやモバイルバッテリー等）

資料

• 解説サイト
• 使用例動画

こちらの商品は、CRKITSさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
