CR-123　初級ワイヤレス通信キット

CR-1,2,3は、モールス通信機製作キットとして、国内外の青少年向けにBD6CRにより設計されたものです。
FMワイヤレスマイクを使用しているので免許不要です。

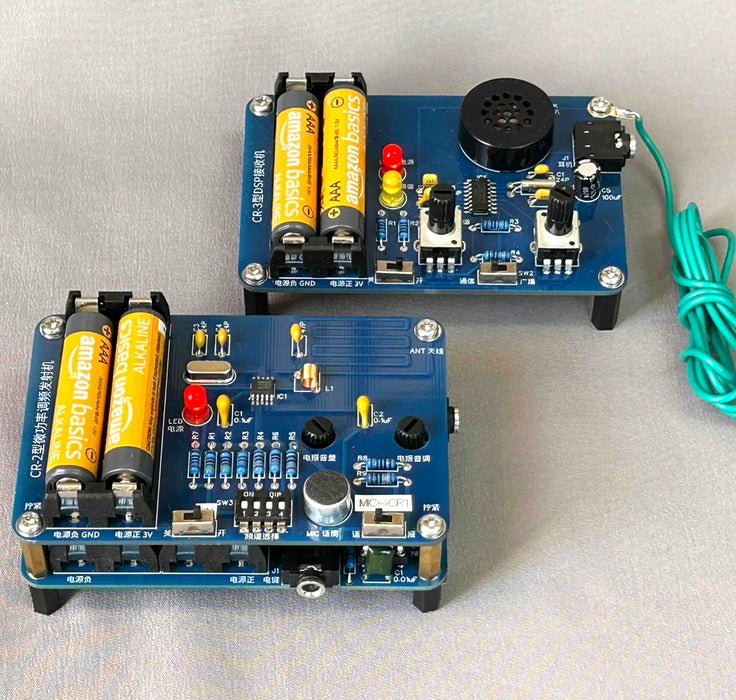

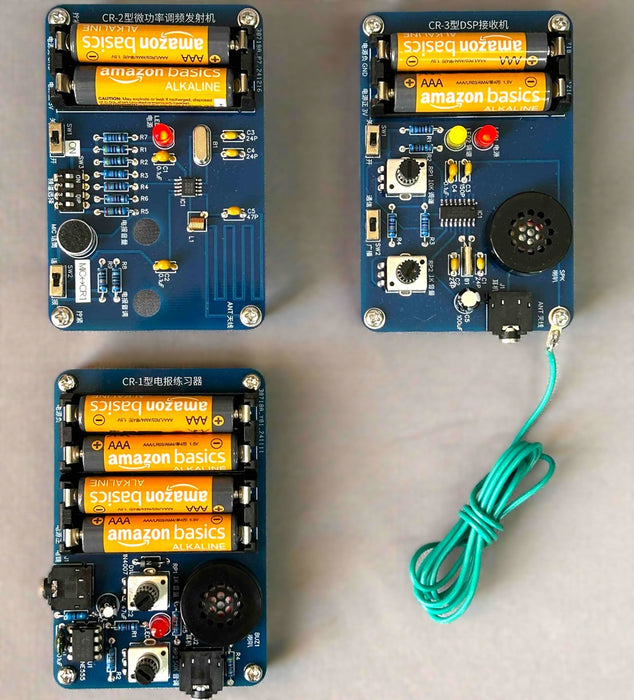

キットは、CR-1：電信練習器、CR-2：FMトランスミッタ、CR-3： FM受信機、から構成されます。
キットはそれぞれ3つを独立して動作し、組み合わせると音声と電信の通信機システムが完成します。
各キットはICを使用しているため、再現性が高くなっています。SOPのICは取付済みとなり、製作も簡単です。

特徴

• ＡＦ発振器、ＦＭトランスミッタ、受信機とステップバイステップで組み立て無線通信の基礎を学習
• ゆったりの基板サイズで誰にでも組み立てやすい
• 難易度の高いＩＣは基板に取り付け済
• CR2の周波数を変更すれば２セット間で全二重通信も行える
• うまく動作しない時、市販ＦＭラジオで送信側か受信か問題を切り分けられる
• スマホで受動的に使っている電波を自ら作り飛ばす体験

仕様

• CR1：NE555トーンオシレータ、音量、音程調整可能出力約500mW
• CR1：出力、基板上スピーカ、3.5㎜ジャック、CR2接続用スタッド用ランド
• CR2：送信周波数87.5,88.1,88.3,88.5,88.7MHzのうち一波
• CR2：入力、基板上マイクまたはCR1を選択
• CR3：88-89MHzナロー、88-108MHzワイド受信
• 電源：ＣＲ１ 単4ｘ４、ＣＲ２単4ｘ２、ＣＲ３　単4ｘ２
• 基板外形　いずれも60x90 ㎜　

内容物

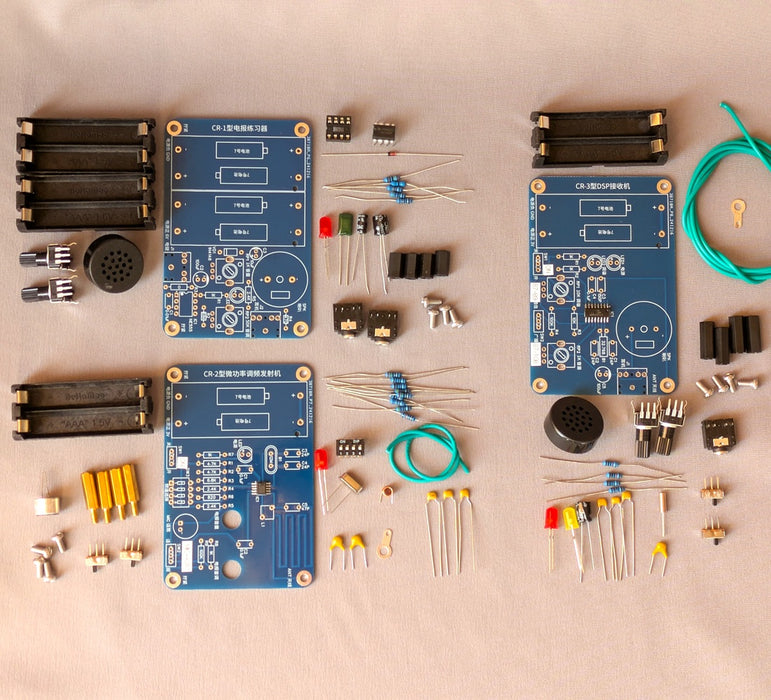

• 1 x CR1,CR2,CR3基板上パーツ一式
• 1 x 説明書

別途必要なもの

• 電鍵（押しボタンスイッチ）
• 単4乾電池（ＣＲ１ｘ４、ＣＲ２ｘ２、ＣＲ３ｘ２）

資料

• 解説Ｗｅｂサイト

こちらの商品は、CRKITSさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
