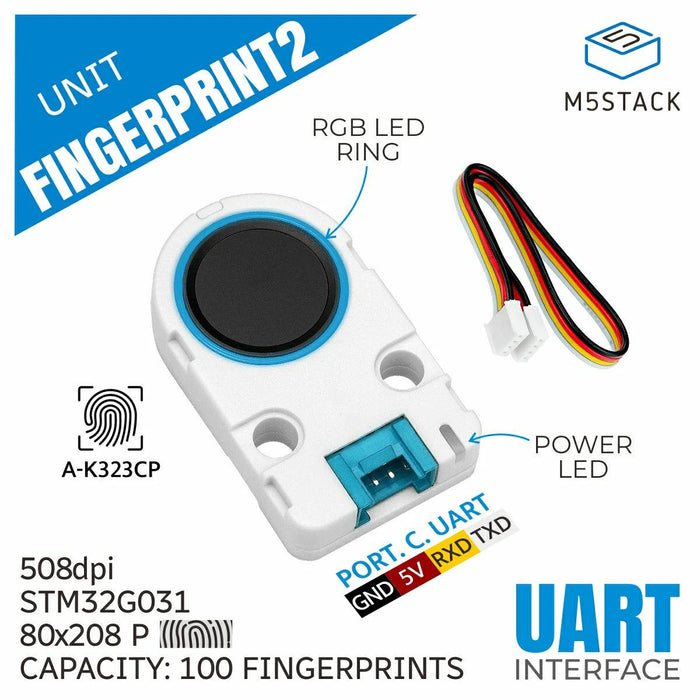

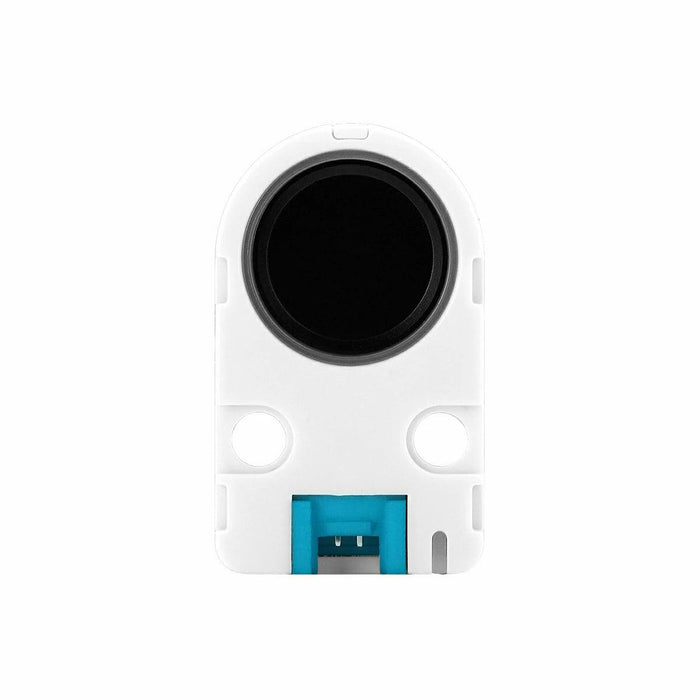

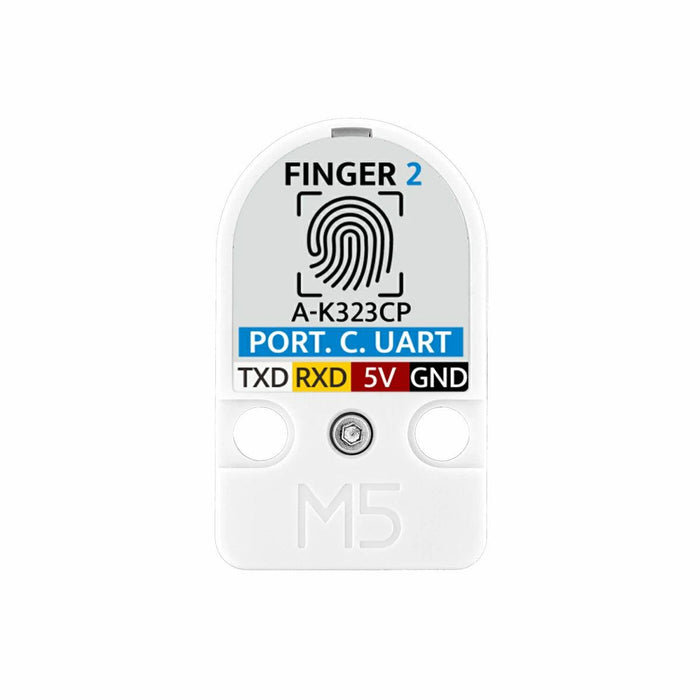

M5Stack用 Fingerprint2 ユニット（A-K323CP）

コアコントローラSTM32とオールインワン指紋認識モジュールA-K323Cが搭載された高性能指紋認識センサユニットです。指紋取得、特徴抽出/登録/照合/保存/検索などの機能を備えた半導体静電容量式指紋センサを使用しています。本モジュールは指紋認識アルゴリズムを内蔵し、乾いた/湿った指紋どちらにも対応できます。柔軟な指紋データ管理、高いデータセキュリティ、高速検索、ポジショニングなどの機能を提供します。

UART通信インターフェースを採用し、様々なメインコントロールプラットフォームに簡単に組み込めます。また状態表示用のマルチカラーLEDリングと電源インジケータを備えています。

スマートドアロック、識別/認証 、アクセス制御、勤怠管理、支払決済、小規模セキュリティシステムなどの迅速なアプリケーション開発や統合に最適です。

特徴

• コアコントローラ STM32内蔵
• 高精度認識機能を備えた高解像度能静電容量式指紋センサ
• 登録指紋数 100件
• 乾燥/湿潤両指紋に適応処理
• 指紋管理/精密照合/検索機能
• 動作状態表示用RGB LED リング内蔵（7色）
• 開発プラットフォーム
  • UiFlow2
  • Arduino IDE
  • PlatformIO

内容物

• 1 x Fingerprint2ユニット
• 1 x HY2.0-4P Grove ケーブル（20 cm）

アプリケーション

• スマートドアロック
• アクセス管理・勤怠管理
• 識別認証
• 支払決済
• 小規模セキュリティシステム

仕様

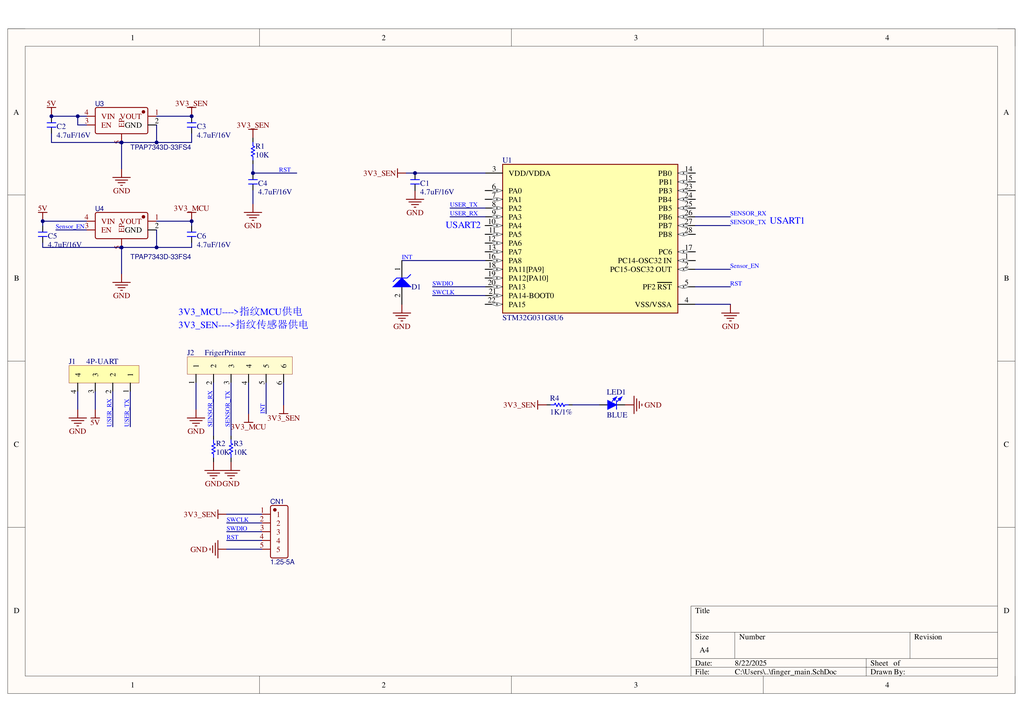

回路図

• Unit Fingerprint2 回路図PDF

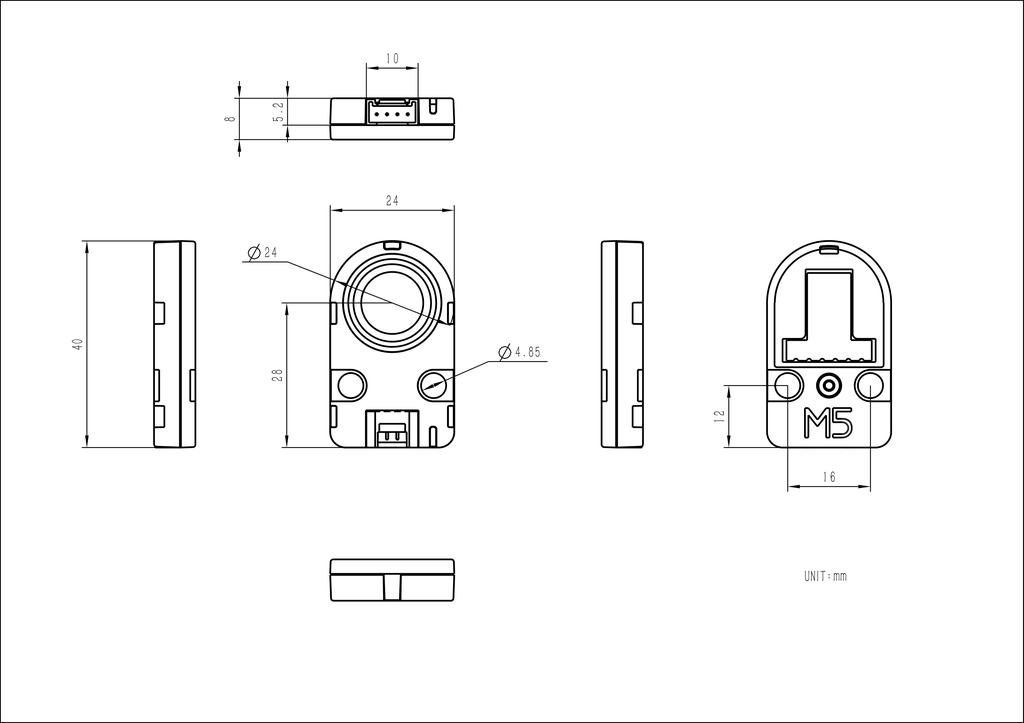

寸法図

• Unit Fingerprint2 寸法図PDF


資料

• ドキュメント
• Arduino
  • Unit Fingerprint2 Arduinoライブラリ
  • Unit Fingerprint2 Arduino チュートリアル
• プロトコル
  • Unit Fingerprint2 UARTプロトコル
