配線チェッカー（キットA）

seeed studioのblogに本製品（完成品）が掲載され、和訳もされました（下記クリックでseeed社サイトへ飛びます）。

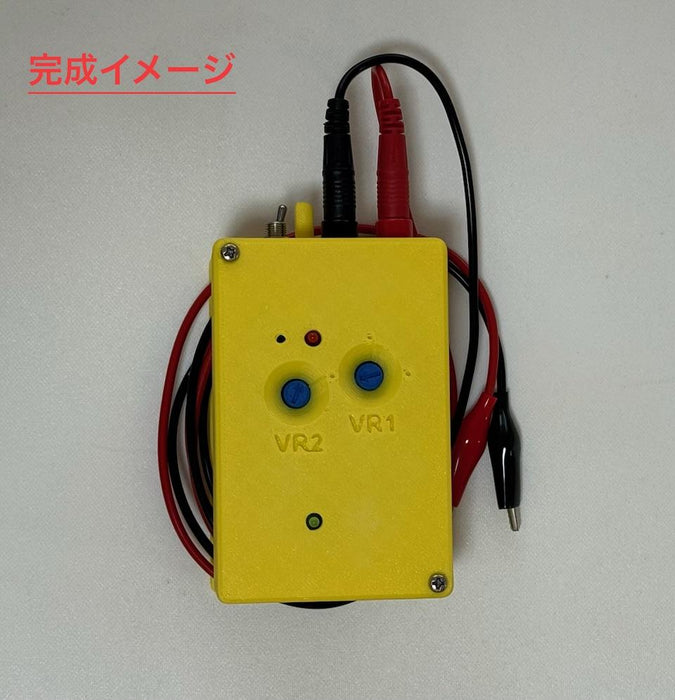

制御盤や電気配線の配線確認を目的に開発された電池駆動式の配線チェッカーの組立キットです。ケースは含みませんので、3Dプリントを自作もしくはJLPCB等（送料込で１５００円程度：2025年9月現在）で注文後、ご自分で組立マニュアル通りに自作してもらうことで、コストを抑えました。stlデータはこちらからダウンロードして頂けます。
仕様は完成品と同じです。

特長

• 基準導通判定：1Ω以下
  　正常な配線は1Ω以下とし、音とLEDで導通状態を表示します。（初回配線を短絡させて配線抵抗をVR1を調整してオフセットして下さい。）

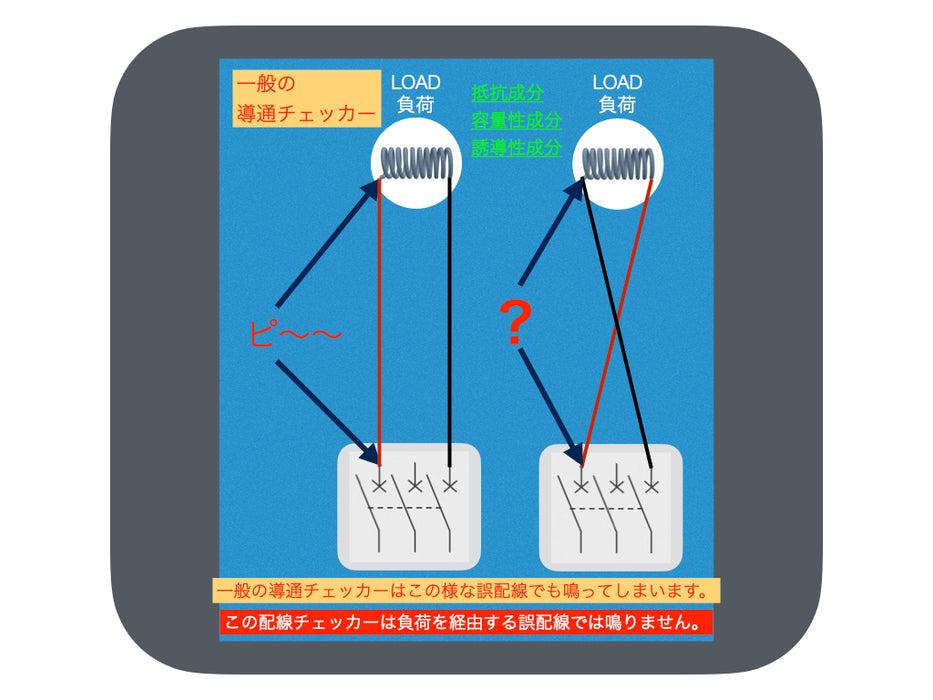

• 配線振り替わり（負荷経由）の検出
  　振り替わってモーター・リレーなどの負荷を経由した場合、通常1Ωを超える抵抗が現れ、導通異常としてブザー・LEDは反応しません。
  　正常な配線でも切替機（接点経由で接点の接触抵抗がある場合）経由の場合やオープンコレクタの無接点リレーのコレクタ抵抗で1Ωを超える場合があり負荷経由の抵抗は通常3Ω以上なので1Ω以上３Ω以下は断続音と点滅でその状態を判別できる様にVR2で調整出来る様にしています。
• AC/DC切替機能
  　負荷の種類（ACモードー抵抗負荷、誘導性負荷／DCモードー容量性負荷）に応じてトグルスイッチでモードを使い分けます。
  （スイッチはACモードを基準にストッパーを付けて工具箱の中で不用意に切替わらない様にしています。DCモードをメインにされる場合はトグルスイッチを反転しても結構です。）

• 負荷の種類と判定傾向

  • 抵抗性（純抵抗）・・・1Ω以下：正常導通 / 1Ω超：振り替わりと判定（ACモードでもインピーダンスは同じ）
  • 誘導性（モーター・リレー）・・・ DCでは1Ω以下に見えるが、ACで抵抗（インピーダンス）として区別可能
  • 容量性（コンデンサ） ・・・ DCでは一時導通し、数秒後（コンデンサーの容量次第）に音が消える（通電→充電→遮断）
  • 切替器の接点や無接点リレー（オープンコレクタ等）・・・接点抵抗やコレクタ抵抗が高めなので、VR2でしきい値を3Ω程度に調整可能

• 断続音による中間判定機能
  1〜3Ωの範囲にある配線では、連続音でも無音でもなく断続音をブザーで出力します。これにより振り替わりの可能性をユーザーが判断できます。

完成時の仕様

• 電源：単三乾電池 × 2本（3V）
• 短絡電流：最大 短絡 20mA(直流)　／短絡 10mA(AC矩形波平均値)
• AC出力：ACモード時：5kHz方形波　3V(p-p)（誘導負荷判定用）
• 導通しきい値：配線を短絡させてブザーがなり始めればオフセット調整終了：約１Ω以下（配線長を変えれば再度調整要） / 中間値　調整可：VR2で3Ω抵抗経由で配線を短絡させて設定を推奨
• 表示 ：ブザー音＋LEDランプ

注意事項

• デジタル電流計などの一部機器は内部インピーダンスが非常に低く、誤判定される可能性があります。20μH以下のインピーダンスは検知出来ません。
• 計測機器やマイコン回路の電源等、内部構造、回路が不明な機器には使用しないでください。必ず配線を外して配線単体で確認作業を行ってください。
  （未知の回路内のインダクタンス・キャパシタンスの影響で機器を破損若しくは悪影響の可能性がある為です。）
• スイッチが複数接点やオープンコレクタの場合、経路に1Ωを超える抵抗が出ることがあります。VR2のしきい値を調整して対応してください。
• 配線チェッカーの筐体に使用している３Dプリント材料（PLA)は夏場の外気温以上の場所、直射日光の当たる野外や車内に放置すると変形します。保管温度や使用温度には呉々も注意して下さい。
• ACモードの周波数を1kHz, 2kHz, 3kHz, 4kHz, 5kHzに変更する事は可能です。初期設定は5kHzになります。

内容物

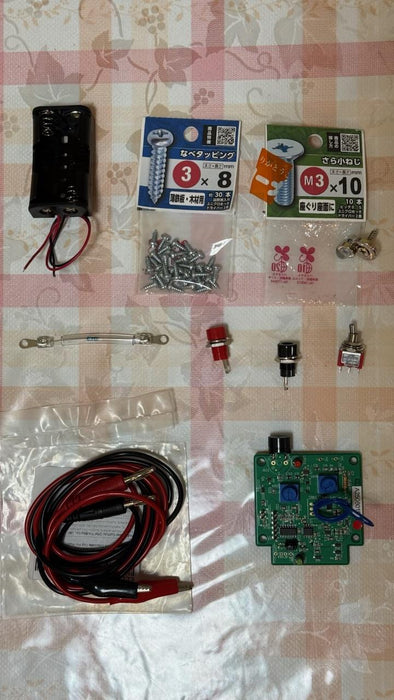

• 1 x 配線チェッカー 基板（部品実装済）
• 1 x バナナジャック(赤色) MK-628-0
• 1 x バナナジャック(黒色) MK-628-1
• 1 x 3Pトグルスイッチ 1回路2接点 パネル取付用
• 1 x 電池ボックス（単3×2本用）リード線タイプ
• 各1 x バナナプラグ＋ワニ口クリップ配線長さ: 約1 m : 赤 & 黒
  ※使い勝手や末長く使用するにはサトーパーツのパワークリップC-100とKIV0.75sqをお好みの長さで使われる事をお勧めします
• 1 x 3Ω抵抗（VR2調整用）
• 1 x ネオジム磁石 超強力磁石 15 x 3 mm
• 1 x ネオジム磁石 超強力磁石 10 x 3 mm 皿穴 3mm
• 8 x ねべタッピングネジ　M3 x 8mm
• 1 x 皿ネジ　M3 x 10mm + ナット
  ※ねじ袋は参考でねじ・ナットの数量は上記の通りです

資料

• 組立てマニュアル
• サポートページ
• 3Dモデル

こちらの商品は、W&Tさんからの受託販売商品です。
輸送上の問題は当社が責任を負います。技術的なご質問には、当社ではお答えできません。上記技術資料のページなどをご参照の上、ご自身で解決していただく必要があります。
