SKU 10732

Raspberry Pi用L76K GPS HAT

Name: Raspberry Pi用L76K GPS HAT
Brand: Waveshare
SKU: 10732
Price: 4037.0 JPY
Availability: InStock

送料区分: 650

商品コード: WAVESHARE-31932

発売日: 2025-10-06

在庫数: 15

短いURL: ssci.to/10732

¥4,037 （税込）

¥4,037 - ¥4,037

¥4,037

GPS / BeiDou (BDS) / GLONASS / QZSS システムに対応したRaspberry Pi用マルチGNSS（Global Navigation Satellite System）HATです。マルチシステムや単一システムでの測位が可能です。AGNSS（Assisted GNSS）に対応、低ノイズアンプ（LNA）、表面弾性波（SAW）フィルタを内蔵し、高速で高精度、高性能な測位が行えます。

特徴

標準Raspberry Pi 40ピンGPIO：
Raspberry Pi / Jetson / RDKシリーズのボードに対応
マルチGNSS システム対応：
GPS、BeiDou (BDS)、GLONASS 、QZSS
低ノイズアンプ（LNA）内蔵：受信感度向上
表面弾性波（SAW）フィルター内蔵：ノイズ低減性能向上
A-GNSS（Assisted GNSS）対応
UART 通信ボーレート：4800～115200 bps（デフォルト 9600 bps）
ML1220 用バッテリーホルダー：
エフェメリス（ephemeris）情報保存とホットスタート
四つのインジケータLED：モジュール動作状態表示用
オンラインで開発資料とマニュアル提供（Raspberry / Jetson / Arduino / STM32用サンプル)

仕様

GNSS	GPS/GLONASS/BDS/QZSS
チップ	AT6558R
L1 バンドレシーバー	32 チャンネル（トラッキング） 72 チャンネル（捕捉）
L1 バンドレシーバー SBAS	N/A
A-GNSS	対応
感度	-148 dBm（捕捉） -160 dBm（再捕捉） -162 dBm（トラッキング）
TTFF （Time to first fix）コールドスタート	30 秒（単独測位） 5.5 秒（AGNSS有効時）
TTFF （Time to first fix）ホットスタート	2 秒
位置精度	2.0 m CEP
速度精度	0.1 m/s
加速精度（最大）	0.1 m/s²
タイミング精度	30 ns
その他
通信インターフェース	UART
ボーレート	4800～ 115200 bps （デフォルト 9600 bps）
更新レート	1 Hz（デフォルト )、5 Hz（最大）
電源電圧	5 V
消費電流	< 55 mA@5 V （連続モード）
プロトコル	NMEA 0183 CASIC 独自通信プロトコル
動作温度	-40 ～ 85℃

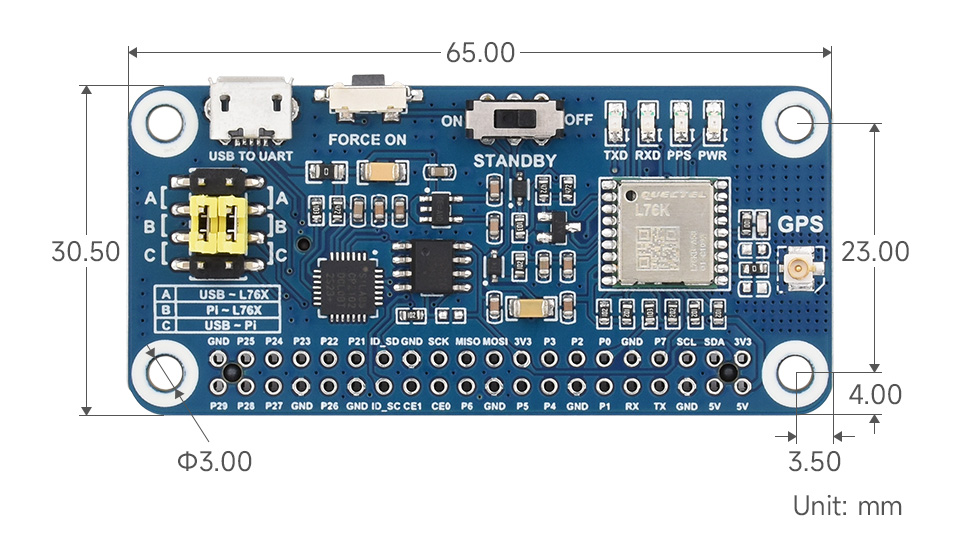

寸法	65.00 × 30.50 （mm）

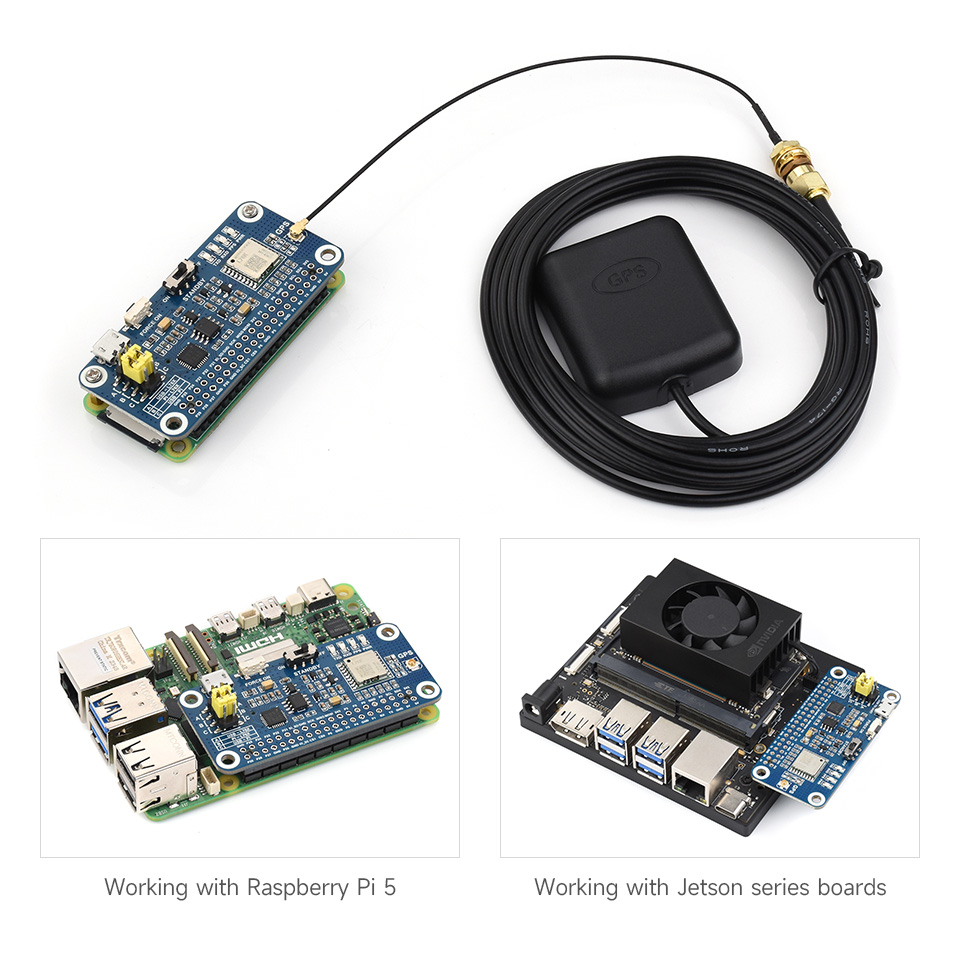

標準Raspberry Pi 40ピンGPIO
Raspberry Pi / Jetson / RDK シリーズに対応

マルチGNSS 測位対応
GPS、Beidou(BDS)、Glonass、QZSSに対応

オーグメンテーションシステム対応
測位/ナビゲーションの精度、完全性、信頼性、可用性を向上

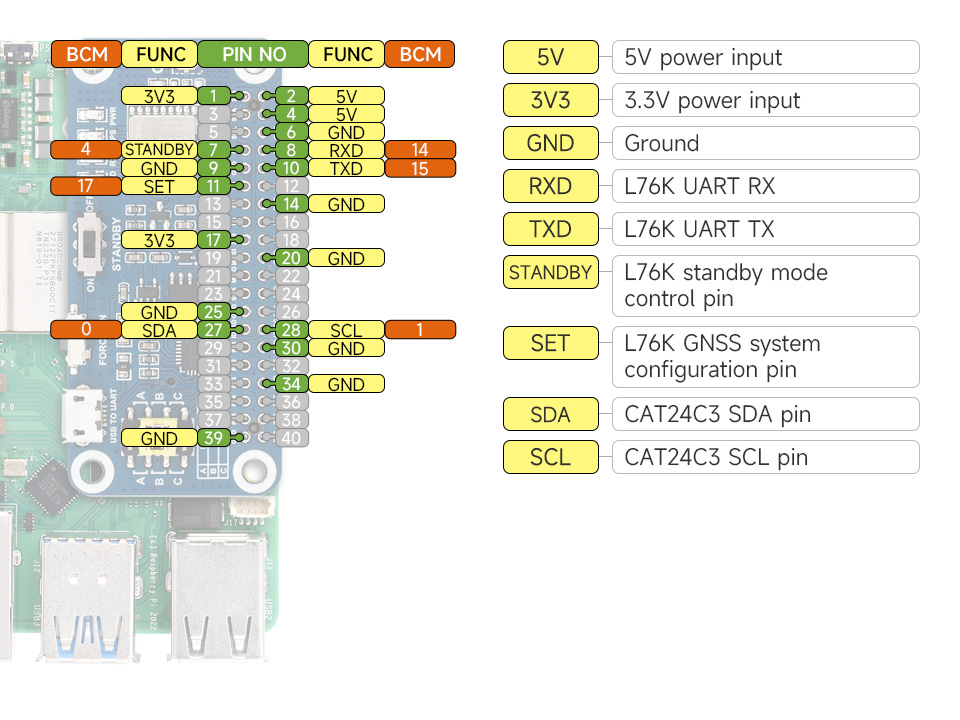

ピン

用途

車両追跡
資産追跡
セキュリティシステム
業務用PDA
GISアプリケーション
など

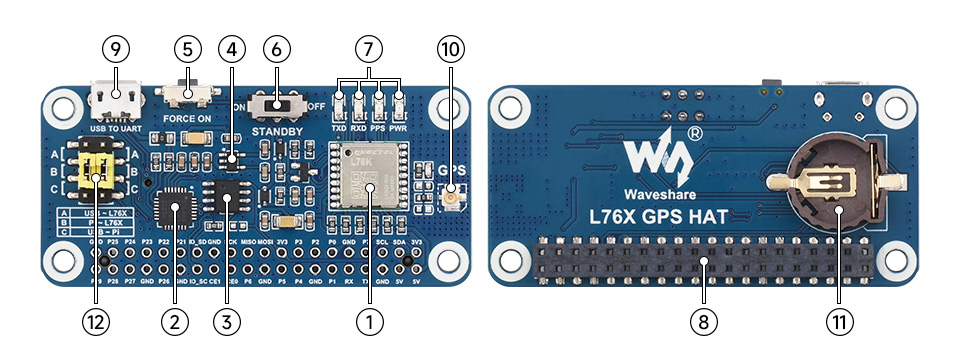

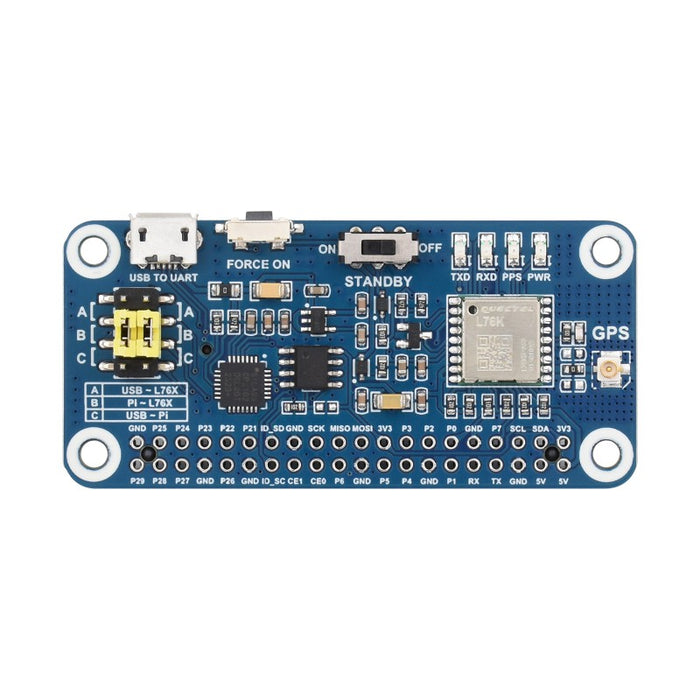

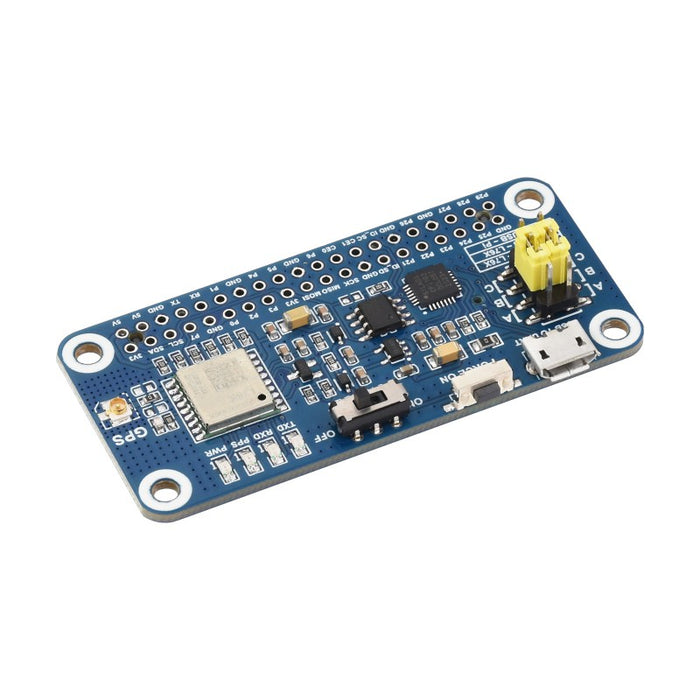

ボード

L76K モジュール
CP2102
CAT24C32
RT9193-33
電源IC
GNSS 設定ボタン
スタンバイモードスイッチ
状態インジケーター
Raspberry Pi 40ピン GPIO
Raspberry Pi接続用
USB UART ポート

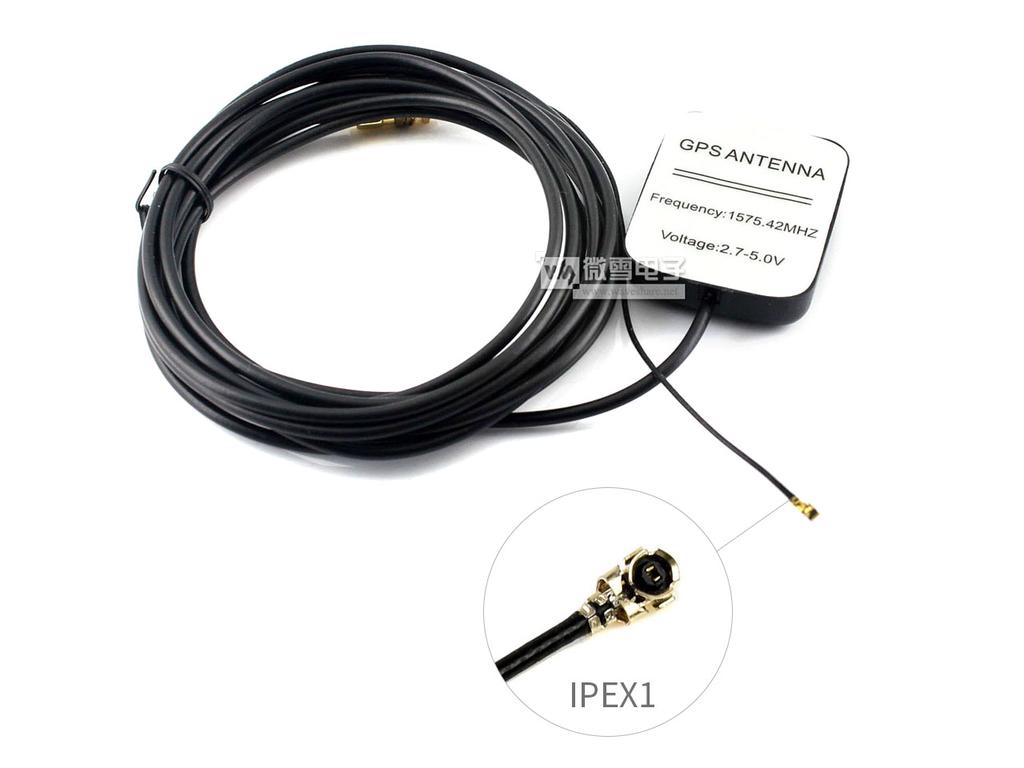

GNSS アンテナコネクター

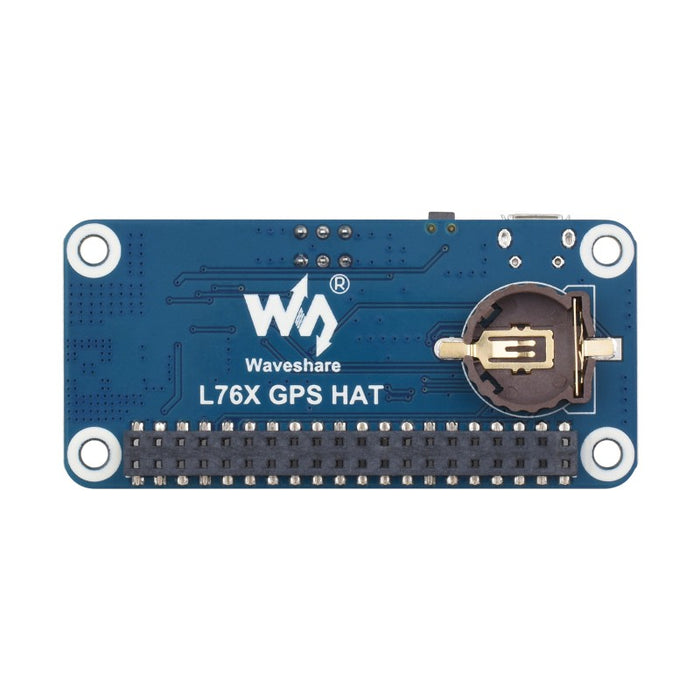

ML1220用バッテリーホルダー
エフェメラル情報保存とホットスタート
UART 選択ジャンパー
A：L76KをUSB-UART ポート経由で制御
B：L76KをRaspberry Pi経由で制御
C：Raspberry PiにUSB-UART ポート経由でアクセス
